Popis

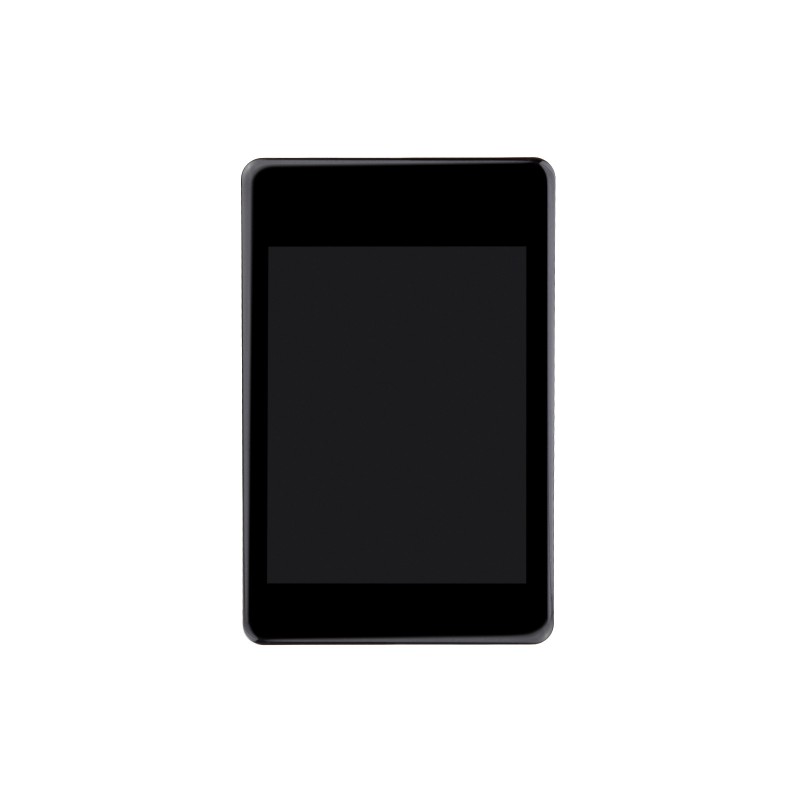

Waveshare RP2350-Touch-LCD-2-C je vývojová deska založená na mikrokontroléru Raspberry Pi RP2350. Deska má integrovaný 2″ kapacitní dotykový LCD displej s rozlišením 240 × 320 px, kamerové rozhraní a v této variantě je součástí také OV5640 kamerový modul.
Deska je vhodná pro vývoj malých zařízení s displejem, dotykovým ovládáním, snímáním obrazu, ukládáním dat a napájením z lithiové baterie. Díky kompaktním rozměrům se hodí pro prototypování, GUI aplikace, přenosná zařízení, jednoduché kamerové projekty nebo embedded systémy s grafickým rozhraním.
Mikrokontrolér RP2350 používá dvoujádrovou a dvouarchitekturní konstrukci. Vývojář si může zvolit použití dvojice jader Arm Cortex-M33 nebo dvojice jader Hazard3 RISC-V, s pracovní frekvencí až 150 MHz. Deska podporuje vývoj v prostředích C/C++, MicroPython a Arduino IDE.
Hlavní vlastnosti
- vývojová deska s mikrokontrolérem Raspberry Pi RP2350
- 2″ kapacitní dotykový IPS LCD displej
- rozlišení displeje 240 × 320 px
- 262K barev a široké pozorovací úhly
- kamera OV5640 součástí této verze
- kamerové rozhraní kompatibilní také s kamerami OV2640 / OV5640
- 520 KB SRAM a 16 MB onboard Flash paměť
- 6osý IMU senzor – akcelerometr a gyroskop
- TF / microSD slot pro externí ukládání dat
- USB-C konektor pro napájení, programování a USB komunikaci
- konektor pro lithiovou baterii s podporou nabíjení a vybíjení
- USB 1.1 s podporou device i host režimu
- 22 GPIO pinů pro flexibilní použití
- podpora C/C++, MicroPython a Arduino IDE
Technické specifikace
| Mikrokontrolér | Raspberry Pi RP2350 |
| Architektura | Dual-core / dual-architecture, Arm Cortex-M33 nebo Hazard3 RISC-V |
| Pracovní frekvence | až 150 MHz |
| SRAM | 520 KB |
| Flash paměť | 16 MB onboard Flash |
| Displej | 2″ IPS LCD, kapacitní dotyk |
| Rozlišení displeje | 240 × 320 px |
| Barvy displeje | 262K barev |
| Kamera | OV5640 kamerový modul součástí balení |
| Kamerové rozhraní | kompatibilní s OV2640 / OV5640 |
| IMU senzor | 6osý senzor, 3osý akcelerometr + 3osý gyroskop |
| Úložiště | TF / microSD slot |
| USB | USB 1.1 device / host |
| USB konektor | USB Type-C |
| GPIO | 22 × GPIO |
| Rozhraní | 2 × SPI, 2 × I2C, 2 × UART |
| ADC | 2 × 12bitový ADC |
| PWM | 14 × řiditelných PWM kanálů |
| PIO | 12 × PIO state machines |
| Bateriový konektor | konektor pro lithiovou baterii s podporou nabíjení a vybíjení |
| Podporovaná prostředí | C/C++, MicroPython, Arduino IDE |
Rozložení pinů

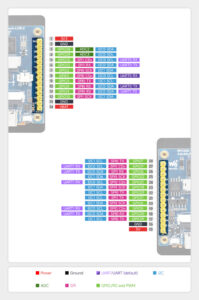

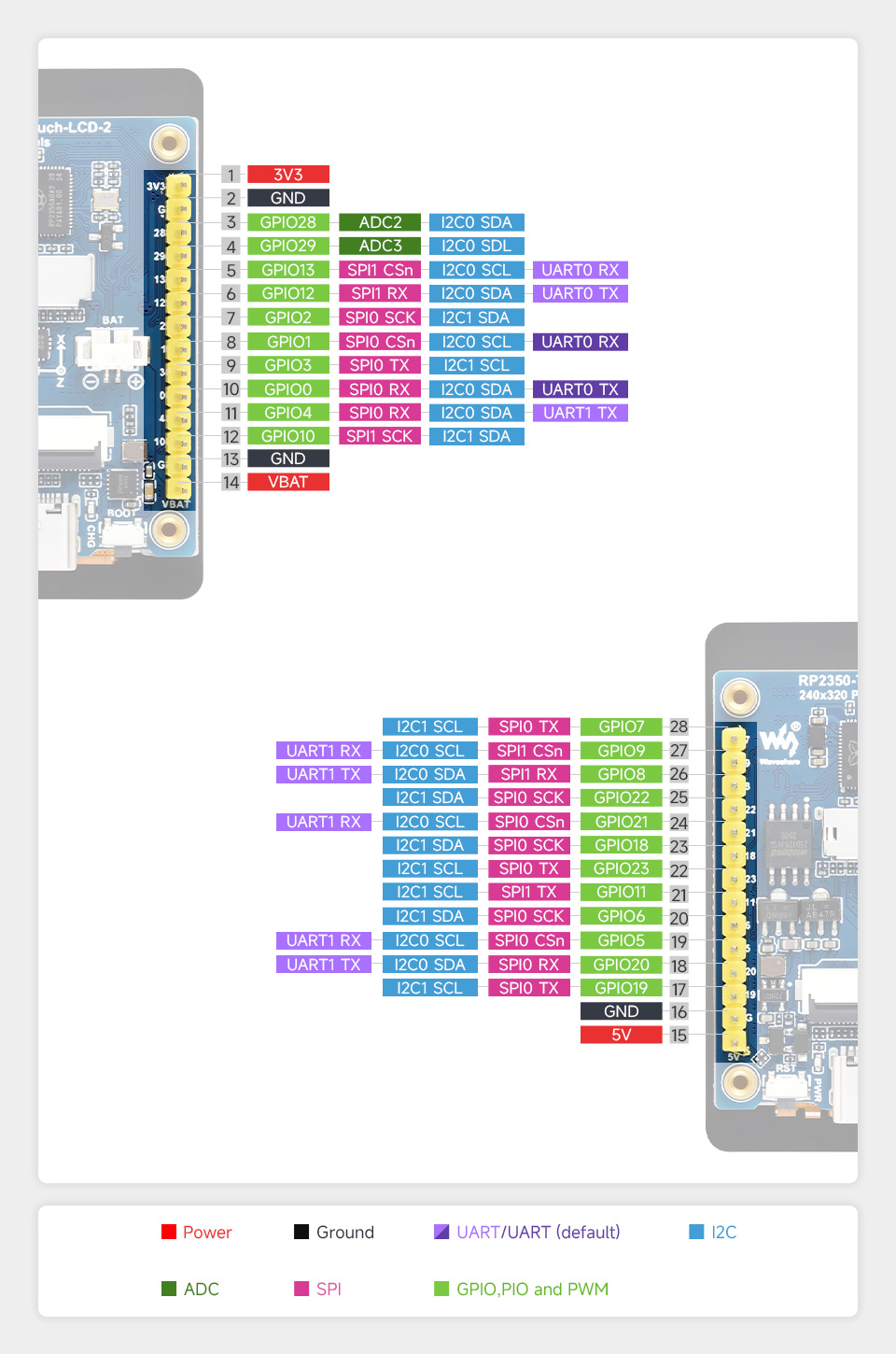

Pinout desky je zobrazen na přiloženém obrázku. Deska má vyvedené GPIO piny s podporou funkcí jako UART, I2C, SPI, ADC, PWM a PIO. Díky tomu je možné připojit další senzory, moduly nebo vlastní periferie.
Kamerové rozhraní
Deska obsahuje kamerové rozhraní kompatibilní s kamerami OV2640 a OV5640. Tato verze produktu RP2350-Touch-LCD-2-C je dodávána spolu s kamerovým modulem OV5640, který je vhodný pro jednoduché snímání obrazu, kamerové ukázky nebo experimenty se zpracováním obrazu.
Možné použití
- dotykové ovládací panely
- GUI aplikace s displejem
- jednoduché kamerové projekty
- zařízení pro snímání obrazu nebo videa
- přenosná embedded zařízení
- projekty s akcelerometrem a gyroskopem
- ukládání dat na TF / microSD kartu
- vývoj v C/C++, MicroPython nebo Arduino IDE
Poznámka k baterii
Deska má konektor pro lithiovou baterii a podporuje její nabíjení i vybíjení. Lithiová baterie není součástí balení.
Obsah balení
- 1× RP2350-Touch-LCD-2 vývojová deska
- 1× OV5640 kamerový modul
Dokumentace
Dokumentaci, vývojové zdroje a příklady naleznete na stránce výrobce: Waveshare RP2350-Touch-LCD-2 Wiki
