Popis

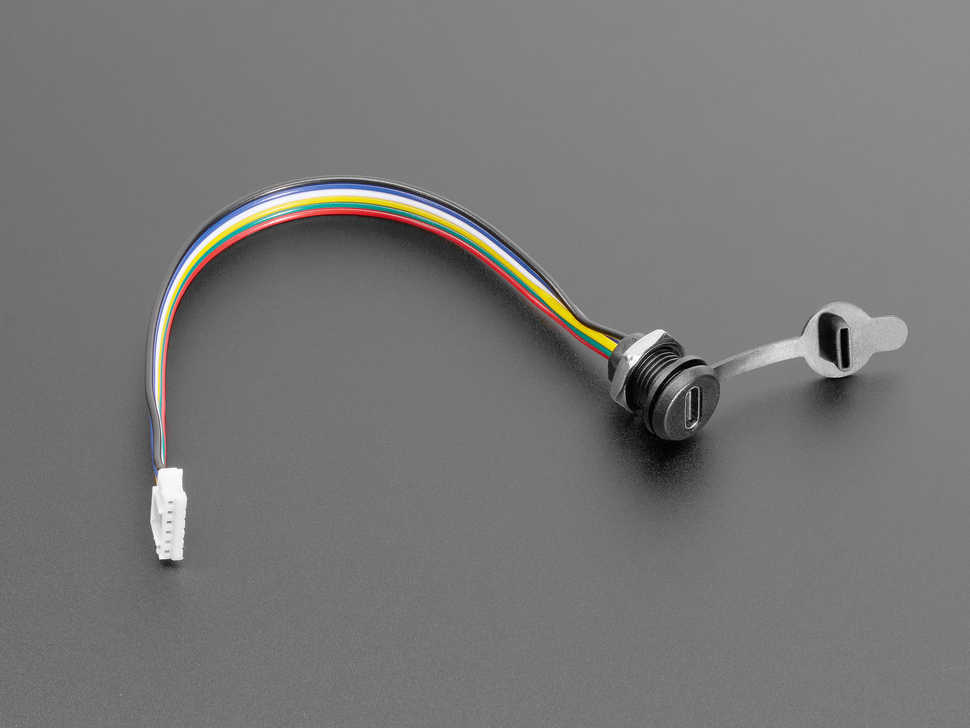

Tento panelový USB-C kabel umožňuje snadno doplnit konektor USB-C do projektové krabičky nebo panelu. Na jedné straně se nachází malý šroubovací USB-C konektor určený k montáži do panelu, na druhé straně 6pinový konektor JST PH s jednotlivými barevnými vodiči pro napájení, data i CC linky.
Montáž nevyžaduje žádné speciální tvarové výřezy – stačí vyvrtat otvor o průměru 11 – 13,5 mm do dřeva, plastu nebo kovu, vyšroubovat matici, zasunout konektor a matici opět dotáhnout. Konektor je vhodný pro panely o tloušťce do 7 mm. Součástí je také ochranná krytka, která chrání USB-C port před prachem a nečistotami.
Upozornění: kabel má CC piny vyvedené a interně připojené přes odpor 5,1 kΩ na zem, což zaručuje výchozí odběr 5 V / 2 A. Pro vyjednávání vyšších napětí přes USB PD musí připojené zařízení zvládnout vestavěné pull-down odpory.
Hlavní vlastnosti
- Panelový USB-C konektor na jedné straně, 6pinový JST PH na druhé
- Vhodný pro otvory o průměru 11 – 13,5 mm – bez speciálního výřezu
- Montáž do panelů o tloušťce do 7 mm
- CC piny vyvedené s interním odporem 5,1 kΩ na zem (výchozí 5 V / 2 A)
- Ochranná krytka proti prachu a nečistotám
- Barevné rozlišení vodičů: červený (napájení), černý (GND), bílý (D−), modrý (D+), zelený (CC1), žlutý (CC2)
Technické specifikace
| Konektor (panel) | USB-C zásuvka, šroubovací montáž |
|---|---|
| Konektor (kabel) | 6pinový JST PH |
| Rozsah průměru otvoru | 11 – 13,5 mm |
| Max. tloušťka panelu | 7 mm (0,275″) |
| Vnější průměr (s maticí) | ~14 mm |
| Výchozí výkon | 5 V / 2 A |
| Barevné označení vodičů | červený – PWR, černý – GND, bílý – D−, modrý – D+, zelený – CC1, žlutý – CC2 |
Použití
- doplnění USB-C portu do projektové krabičky nebo rozváděče
- DIY přenosná zařízení s USB-C nabíjením
- makerské a prototypovací projekty
Balení obsahuje
- 1× panelový kabel USB-C – JST PH 6pin se šroubovací maticí a ochrannou krytkou
