Popis

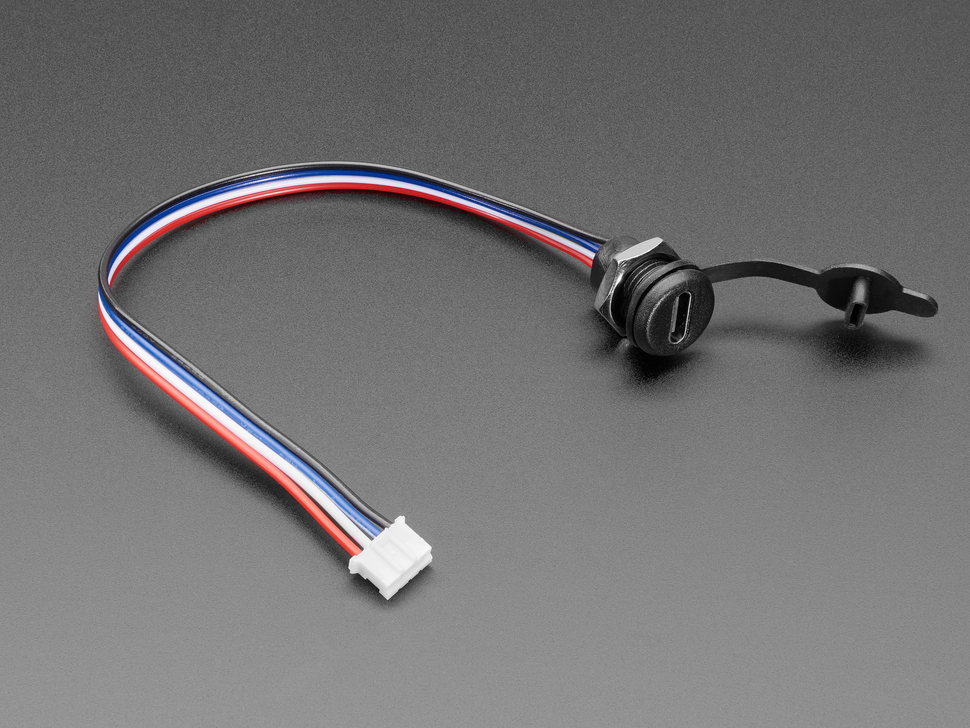

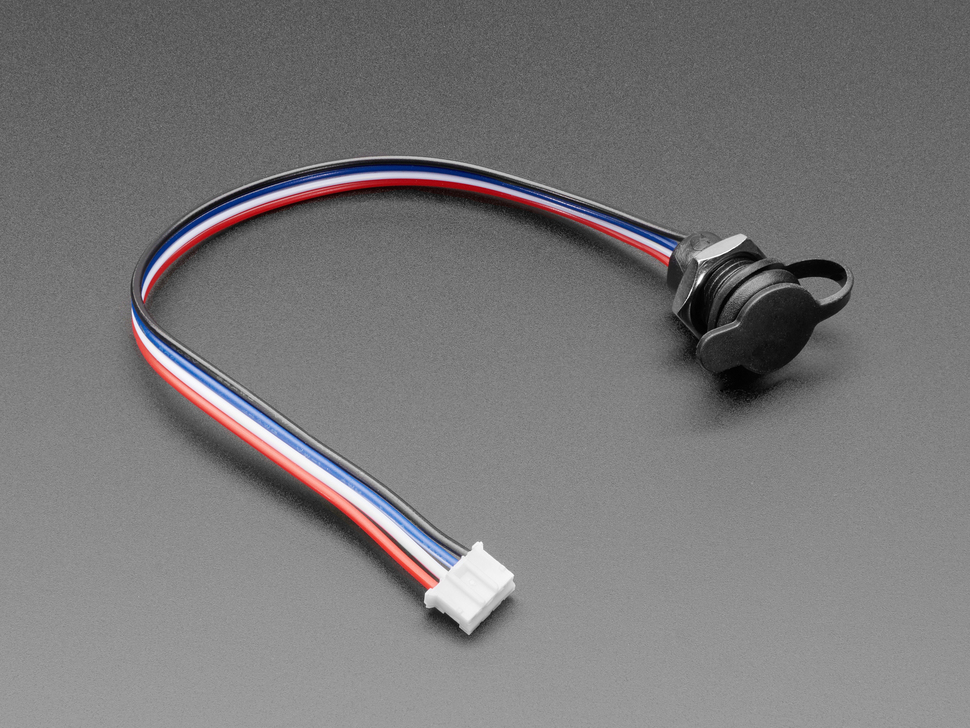

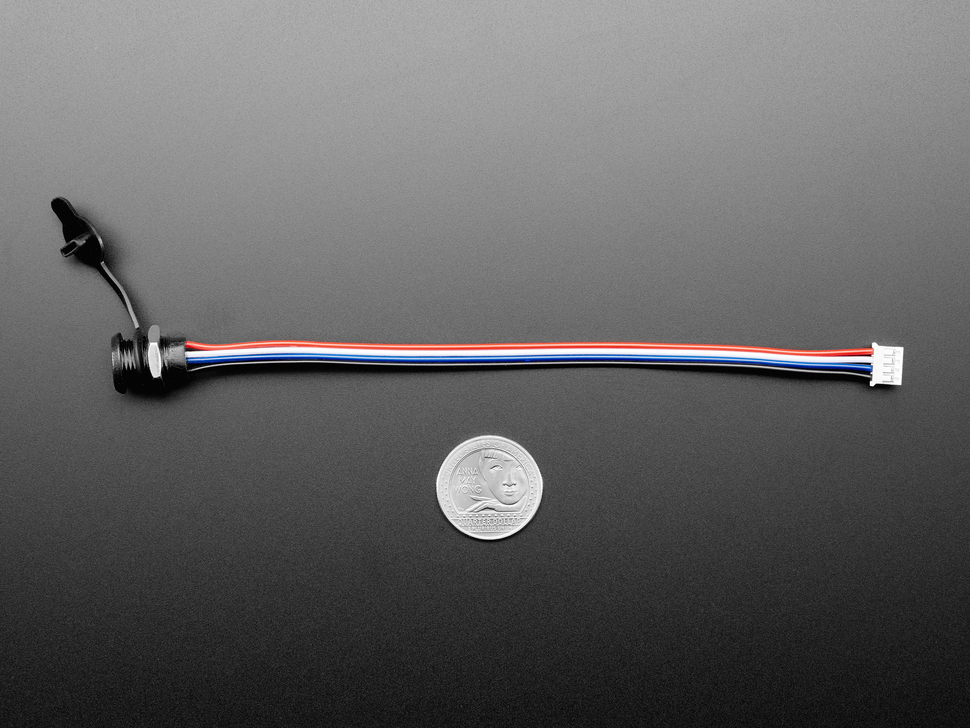

Panelový USB-C kabel se šroubovací maticí umožňuje snadno doplnit konektor USB-C do projektové krabičky nebo panelu. Na jedné straně se nachází malý šroubovací USB-C konektor určený k montáži do panelu, na druhé straně 4pinový konektor JST PH s barevnými vodiči pro napájení a data.

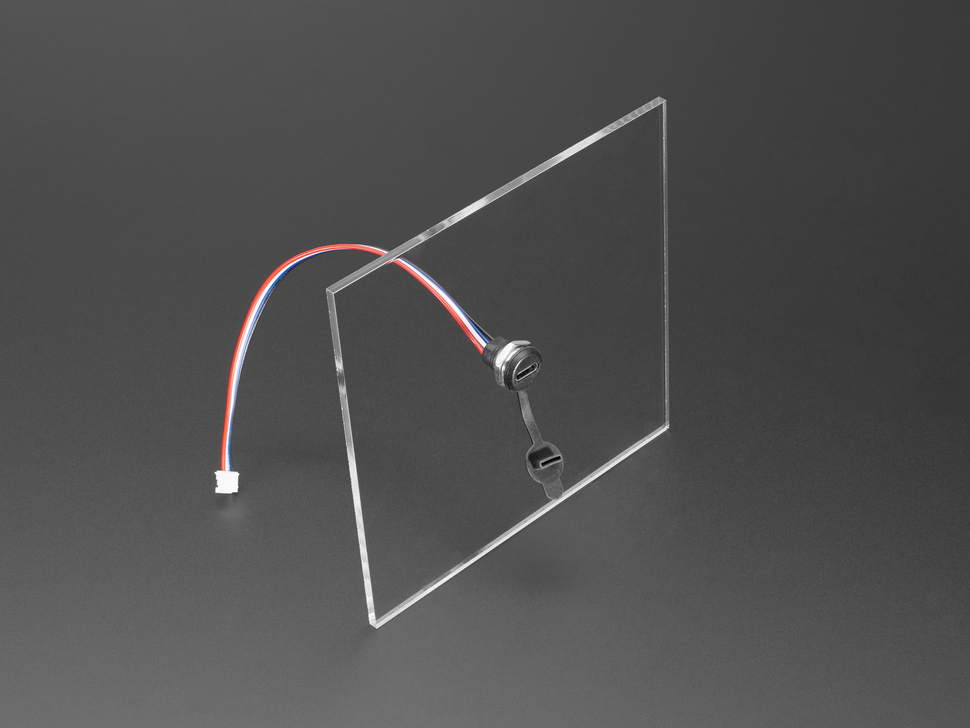

Montáž nevyžaduje speciální tvarové výřezy – stačí vyvrtat otvor o průměru 11 – 13,5 mm, šroubovací matici odšroubovat, zástrčku zasunout a matici opět dotáhnout. Vhodný pro panely o tloušťce do 7 mm. Součástí je ochranná krytka proti prachu.
Upozornění: CC linky nejsou vyvedeny ani připojeny, proto tento kabel nereaguje správně na požadavky USB PD. Hodí se nejlépe pro zapojení, kde strana JST vede do mikrokontroléru nebo počítače, který sám zajišťuje napájení a data – nikoli pro zapojení hostitele (zejména Mac vyžaduje CC linky).
Hlavní vlastnosti
- Panelový USB-C konektor na jedné straně, 4pinový JST PH na druhé
- Vhodný pro otvory o průměru 11 – 13,5 mm – bez speciálního výřezu
- Montáž do panelů o tloušťce do 7 mm
- Barevné rozlišení vodičů: červený (5 V), černý (GND), bílý (D−), modrý (D+)
- CC linky nejsou vyvedeny – nevhodné pro USB PD a některé hostitele

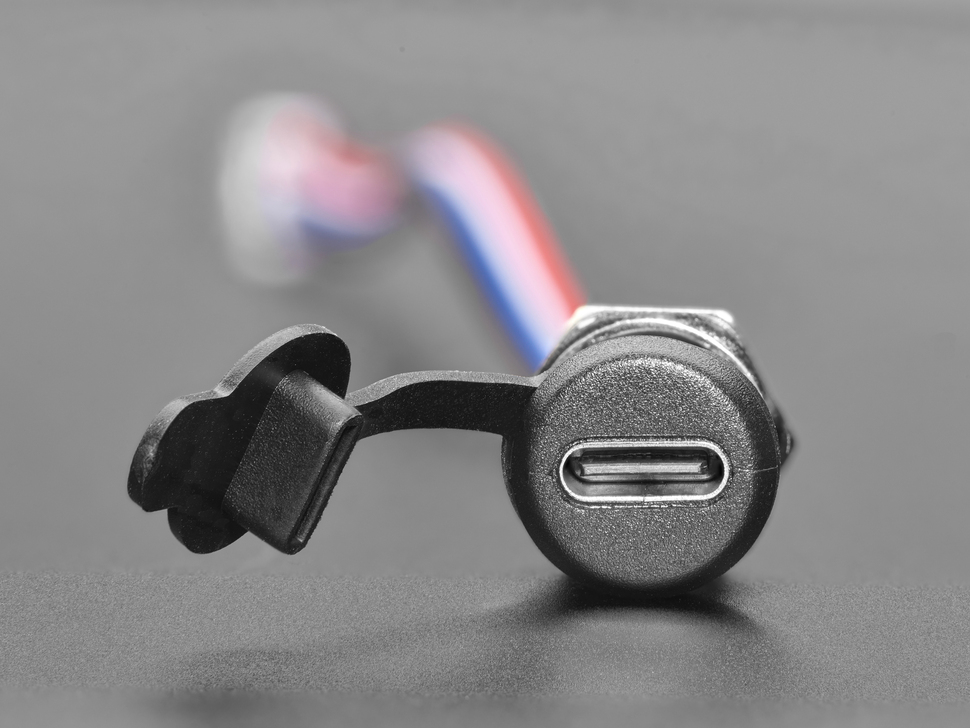

- Ochranná krytka proti prachu a nečistotám
Technické specifikace
| Konektor (panel) | USB-C zásuvka, šroubovací montáž |
|---|---|
| Konektor (kabel) | 4pinový JST PH |
| Rozsah průměru otvoru | 11 – 13,5 mm |
| Max. tloušťka panelu | 7 mm (0,275″) |
| Vnější průměr (s maticí) | ~14 mm |
| CC linky | nejsou vyvedeny |
| Barevné označení vodičů | červený – 5 V, černý – GND, bílý – D−, modrý – D+ |
Použití
- doplnění USB-C portu do projektové krabičky nebo rozvaděče
- připojení USB klientů (mikrokontrolérů, počítačů) přes JST PH
- DIY přenosná zařízení s USB-C datovým nebo napájecím připojením
Balení obsahuje
- 1× panelový kabel USB-C – JST PH 4pin se šroubovací maticí a ochrannou krytkou
