Popis
Modul nepřerušitelného zdroje (UPS), nabíjecího modulu a step-up měniče pro lithiové články.
Specifikace:
Pracovní napětí: DC 5V / 1A
Výstupní napětí: DC 5V / 1A
Výstupní výkon: 5W
Provozní vlhkost: 0% – 95% RH
Rozměry: 33 × 17 × 4 mm
Podporovaná baterie (není součástí balení!): Lithiová nebo polymerová baterie 3,7V, max. kapacita 10Ah (10 000mAh)
Ochrana proti přepólování vstupu: Ano
Ochrana proti přepólování baterie: Ne
Ochrana proti přepětí vstupu: Ano
Ochrana proti zkratu na výstupu: Ano (není aktivní během nabíjení, jen během napájení z baterie

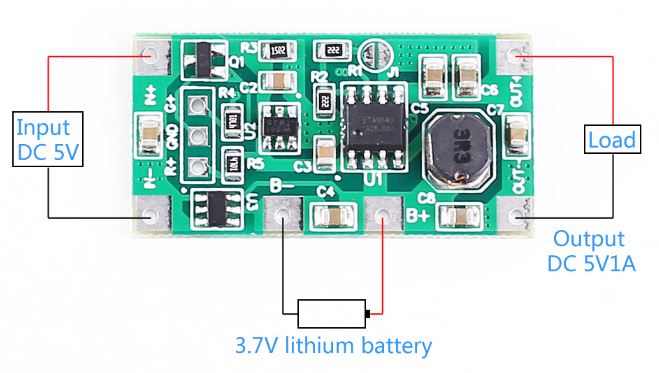

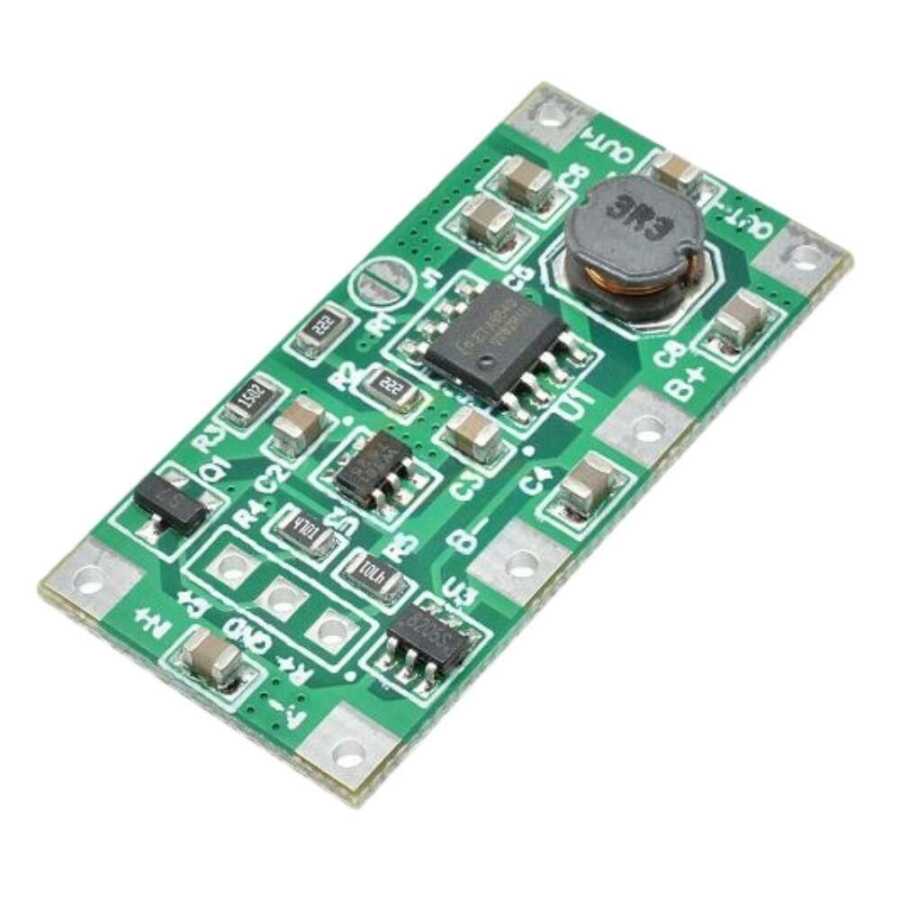

Zapojení:
Vstup: IN+ (kladný pól), IN- (záporný pól)
Výstup: OUT+ (kladný pól), OUT- (záporný pól)
Baterie: B+ připojit na kladný pól baterie, B- na záporný pól baterie

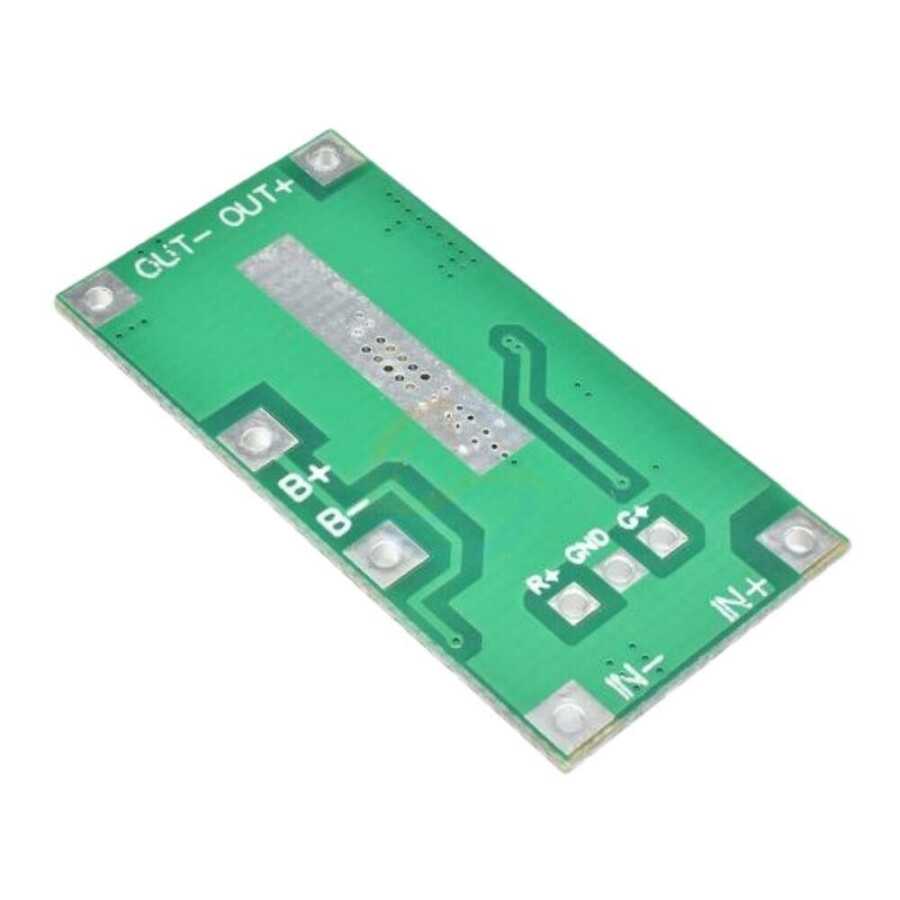

Indikační signály (vyvedené piny):
R+: indikuje stav napájení z externího zdroje
G+: indikuje stav nabití baterie (bliká – čím rychleji, tím je baterie více nabitá; při vybité baterii LED automaticky zhasne)
Popis propojky (J1):
Slouží k nastavení maximálního proudu z externího zdroje. Ve výchozím stavu je nastaveno do 1A. Pokud je propojka spojená, externí zdroj musí poskytovat alespoň 5V / 2A. Propojkou je možné nastavit přepínání mezi 0.5A / 1A pro napájení zátěže přednostně, zbývající proud jde do baterie na nabíjení.
Při nabíjení se může modul hřát, nedoporučujeme montovat přímo na baterii.
