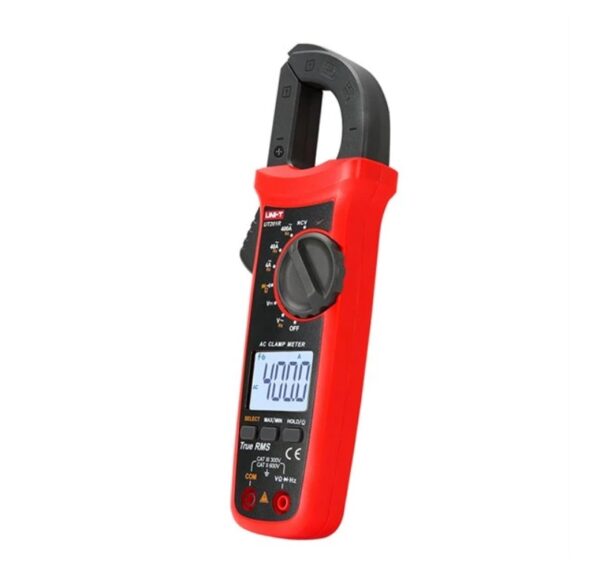

UNI-T klešťový multimetr UT201R

Popis

Digitální klešťový měřič UT201R slouží k měření střídavých a stejnosměrných napětí do 600V, AC proudů do 400A a frekvence napětí do 600V. Na všech rozsazích má ochranu před větším napětím než 600V a zvukový a optický alarm. Čtyřmístný více segmentový displej o rozměru 37 x 25 mm se zadním podsvícením a rychlou obnovovací frekvencí (3krát/s). Rozevření čelistí umožňuje měření na kabelech o průměru až 28mm.

Bezkontaktní snímání elektrického pole (NCV) umožňuje detekovat vodiče pod napětím ve dvou citlivostech – EFLo a – EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz. Přiložená sonda – kryt hrotů na testovacích kabelech umožňuje měření na rozvodech nn v kategorii CAT III bez nebezpečí vzniku oblouku. Bez krytů na hrotech lze měřit testovacími kabely pouze na rozvodech nn kategorie CAT II. Napájecí baterie 2ks 1,5V R03. Příkon měřiče je cca 1,8 mA. Obvod má funkci automatické úspory energie. Spotřeba v režimu spánku je <11μA, což účinně prodlužuje životnost baterie na cca 400 hodin.

Pro více informací doporučujeme prostudovat list.

Parametry produktu:
– měření napětí, proudu a frekvence vysokého napětí do 600 V
– NCV Multi segment displej a zvukový / vizuální alarm
– ochrana před napětím větším než 600V napříč rozsahy
– automatické přepínání rozsahů
– přesnost je garantována v rozmezí 1% až 100% rozsahu

Technické parametry:
1. Měření AC proudu (rozsahy / rolišení / přesnost):
4,000 / 0,001 / 50Hz ~ 100Hz ± (4,0% + 10)
40,00 / 0,010 / 50Hz ~ 100Hz ± (2,0% + 10)
400,0 / 0,100 / 50Hz ~ 100Hz ± (2,0% + 10)
– přesnost monitorování kmitočtu při měření AC proudu v rozmezí 50 až 100Hz je ± (1,0% + 5) při rozlišení 0,1 Hz
– ochrana proti přetížení při 420A

2. Měření AC napětí (rozsah / rozlišení / přesnost):
4,000V / 0,001V / 10Hz ~ 10kHz ± (1,0% + 5)
40,00V / 0,010V / 10Hz ~ 10kHz ± (0,8% + 5)
400,0V / 0,100V / 10Hz ~ 10kHz ± (0,8% + 5)
600,0V / 1,000V / 10Hz ~ 10kHz ± (0,8% + 5)
– přesnost monitorování kmitočtu při měření AC napětí v rozmezí 10 až 10k ± (1,0% + 5) při rozlišení 0,01Hz až 0,01kHz
– ochrana proti přetížení při 600Vrms
– vstupní impedance cca 10MGΩ

3. Měření DC napětí (rozsah / rozlišení / přesnost):
400,0mV / 0,100mV / ± (0,7% + 3)
4,000 V / 0,001 V / ± (0,5 % + 2)
40,00 V / 0,010 V / ± (0,7 % + 3)
400,0 V / 0,100 V / ± (0,7 % + 3)
600 V / 1,000 V / ± (0,7 % + 3)
– vstupní impedance cca 10MΩ
– ochrana proti přetížení při 600Vrms

4. Měření odporu (rozsahy / rozlišení / přesnost):
400,0Ω / 0,1Ω / ± (1,0% + 2)
4,000kΩ / 0,001kΩ / ± (0,8% + 2)
40,00kΩ / 0,01kΩ / ± (0,8% + 2)
400,0kΩ / 0,1kΩ / ± (0,8% + 2)
4,000MΩ / 0,001MΩ / ± (2,0% + 5)
40,00MΩ / 0,01MΩ / ± (2,0% + 5)
– ochrana proti přetížení při 600 Vrms

5. Kontrola spojitosti obvodů:
– při naměřeném odporu menším než 10Ω signalizace souvislého obvodu zazní bzučák
– při naměřeném odporu větším než 31Ω signalizace rozpojeného obvodu nezní bzučák
– napětí otevřeného obvodu asi 2,0V
– měření od rozsahu 400Ω
– ochrana proti přetížení při 600 Vrms

6. Měření diod:
– v propustném směru je úbytek napětí polovodičového přechodu menší nebo roven 2,0V
– pro křemíkový přechod je typický úbytek napětí 0,5 až 0,8V
– napětí otevřeného obvodu asi 2,2V
– měření od rozsahu 4,000V

7. Bezkontaktní snímání elektrického pole (NCV):
– umožňuje detekovat vodiče pod napětím ve dvou citlivostech – EFLo a – EFHi pro rozvody nn 110V / 50 / 60Hz a 230V / 50 / 60Hz.

Další parametry:
– měření maximálních a minimálních hodnot: ano
– zadržení dat (HOLD): ano
– indikace slabé baterie: ano
– automatické vypnutí napájení: ano
– napájení baterie 1,5 V (R03): 2ks (jsou součástí balení)
– velikost podsvíceného displeje: 37 mm x 25 mm
– rozměry výrobku: 215 mm x 63 mm x 36 mm
– čistá hmotnost produktu: 248 g
– barva výrobku: červená a šedá
