Popis

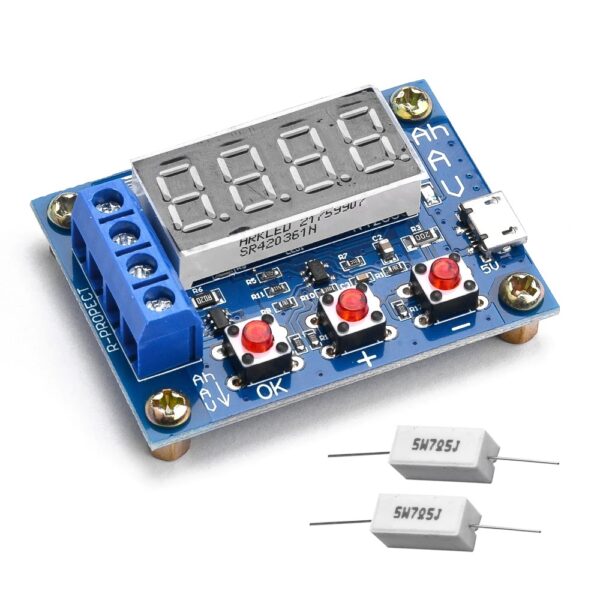

Modul změří kapacitu článku nebo baterie s napětím 1,5–12V pomocí měření času, vybíjecího proudu a svorkového napětí. Údaje o aktuálně naměřené kapacitě, odebíraném proudu a svorkovém napětí se v průběhu měření postupně zobrazují na displeji až do nastavené hodnoty koncového napětí. Potom modul odpojí článek nebo baterii od zátěže a zobrazí její kapacitu. Možnost korekce koncového napětí nebo kalibrace měřeného napětí a vybíjecího proudu.
Specifikace:
Napájení: 4 – 6V (micro USB)
Napětí baterií: 1 – 15V
Vybíjecí proud maximálně 3A
Maximální měřená kapacita 9999Ah
Rozměry: 42 x 19 mm
Návod k použití:
1) Připojte měřený článek nebo baterii, vybíjecí odpor a poté napájení modulu (micro USB). Na displeji se zobrazí svorkové napětí akumulátoru.
2) Tlačítky + a – upravte koncové vypínací napětí, kdy modul odpojí zátěž od baterie. Pro články Li-Ion nebo LiPol nastavte 2,7V (přednastaveno 2,5V), popř. násobky tohoto napětí, pro 12V olověnou baterii 10,8V (přednastaveno 9V) . Potvrďte tlačítkem OK.
3) Nyní se začne načítat naměřená kapacita a postupně se také zobrazují hodnoty aktuálního odebíraného proudu a svorkového napětí. Po dosažení koncového napětí se odpojí akumulátor od zátěže a na displeji bliká hodnota naměřené kapacity. Stisknutím OK se kapacita zobrazí trvale a dalším stisknutím OK se modul resetuje a je v pohotovosti pro případné další měření.
4) Vybíjecí odpor se určuje s ohledem na jmenovité napětí a kapacitu měřené baterie. Pro Li-Ion článek 18650 je vhodný odpor 3,6-7,5ohm (vybíjecí proud 0,5-1A), pro 12V olověnou baterii s kapacitou 10-40Ah odpor 4-5ohm. (vybíjecí proud 3A). Přesná velikost odporu však nemá na správné měření modulu vliv, má vliv jen na provozní podmínky při vybíjení.
Chybová hlášení:
– ERR1: napětí baterie je vyšší, než 15V
– ERR2: napětí baterie je nižší, než přednastavené koncové vypínací napětí
– ERR3: svorkové napětí klesá příliš rychle (vadná baterie nebo velký vybíjecí proud)
– ERR4: Vybíjecí proud je vyšší, než 3,1A – zvyšte hodnotu vybíjecího odporu
Kalibrace:
pokud je k dispozici přesné kalibrační napětí 10,0000V nebo přesný A-metr s rozsahem 2A, můžete modul zkalibrovat pro přesnější měření. Do módu kalibrace vstoupíte současným stiskem všech tří tlačítek. Potom se automaticky spustí test, dlouhým stisknutím tlačítka OK lze korigovat údaj na displeji.
