Popis

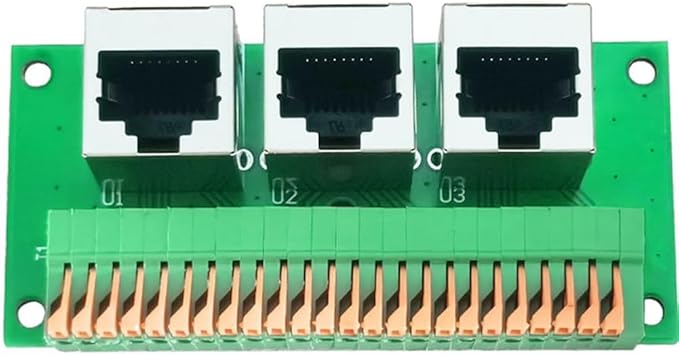

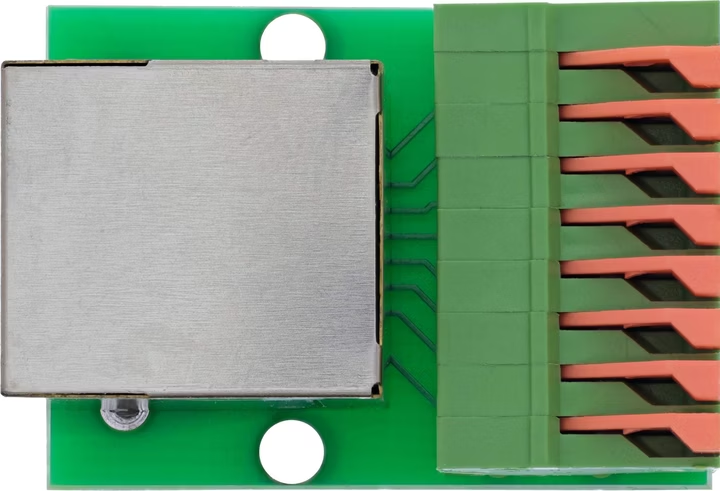

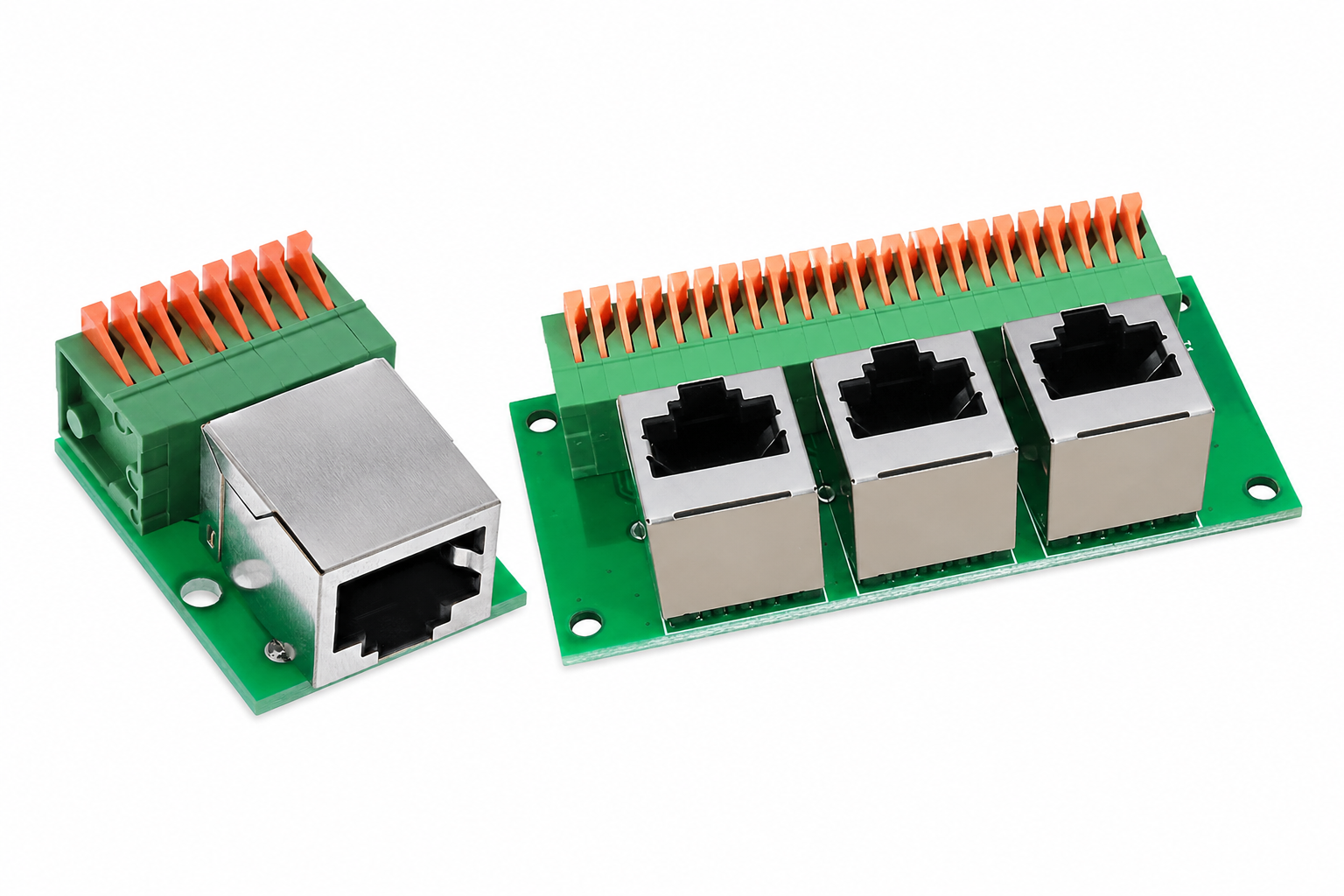

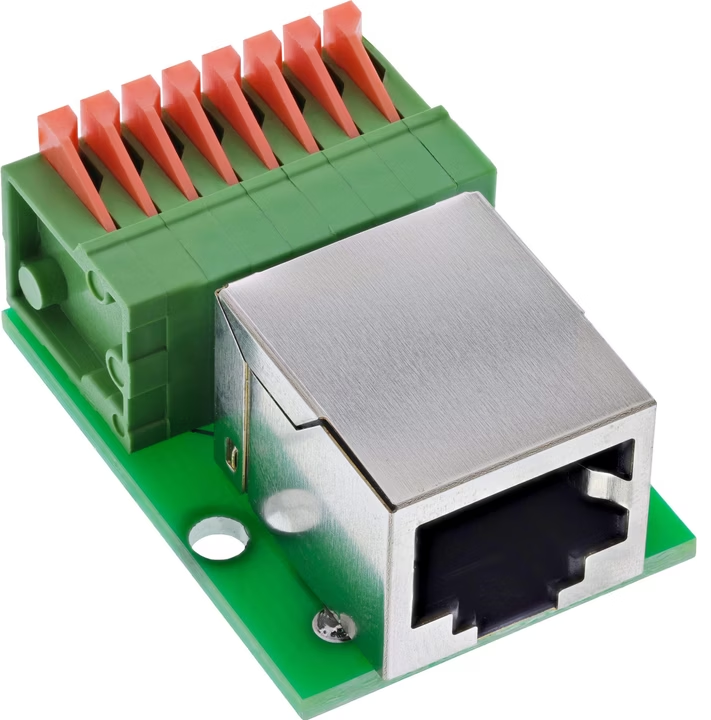

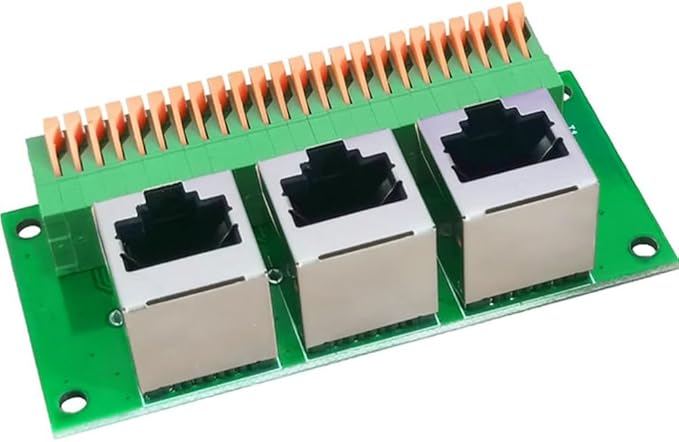

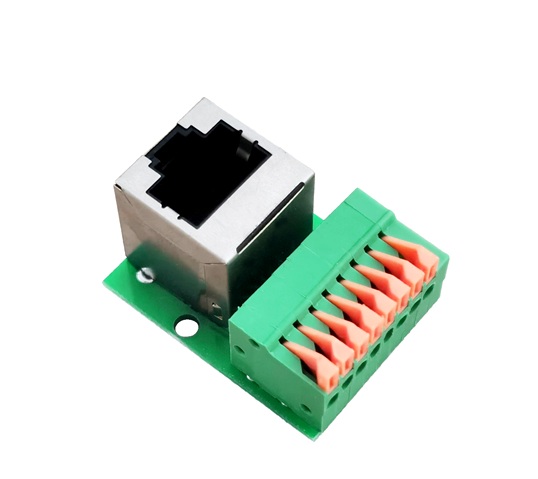

RJ45 breakout modul na svorkovnici umožňuje jednoduché vyvedení všech 8 pinů RJ45 konektoru na pružinové svorky bez nutnosti pájení. Díky tomu je vhodný pro rychlé zapojení, testování kabeláže, prototypování, vestavěné systémy, průmyslové aplikace i dočasná datová připojení.
Připojení vodičů je realizováno prostřednictvím rychloupínacích Push-In svorek, které umožňují jednoduché připojení i odpojení vodičů. Modul využívá RJ45 konektor typu 8P8C, který je vhodný pro ethernetové a datové aplikace.
Hlavní vlastnosti
- RJ45 female konektor 8P8C – standardní konektor pro datové a ethernetové aplikace
- Push-In pružinové svorky – jednoduché připojení vodičů bez pájení
- Vyvedení všech 8 pinů – každý pin RJ45 konektoru je dostupný na svorkovnici
- Stíněný RJ45 konektor – vhodný pro stabilný přenos signálu
- PCB deska s montážními otvory – jednoduché uchycení modulu
- Vhodné pro aplikace Cat.5e – použitelné pro ethernetová a datová zapojení
Technické specifikace
| Typ produktu | RJ45 breakout modul na svorkovnici |
| Konektor | RJ45 female, 8P8C |
| Svorky | Push-In pružinové svorky |
| Počet vyvedených pinů | 8 pinů |
| Varianty | 1× RJ45 konektor / 3× RJ45 konektory |
| Připojení vodičů | Bezbedové |

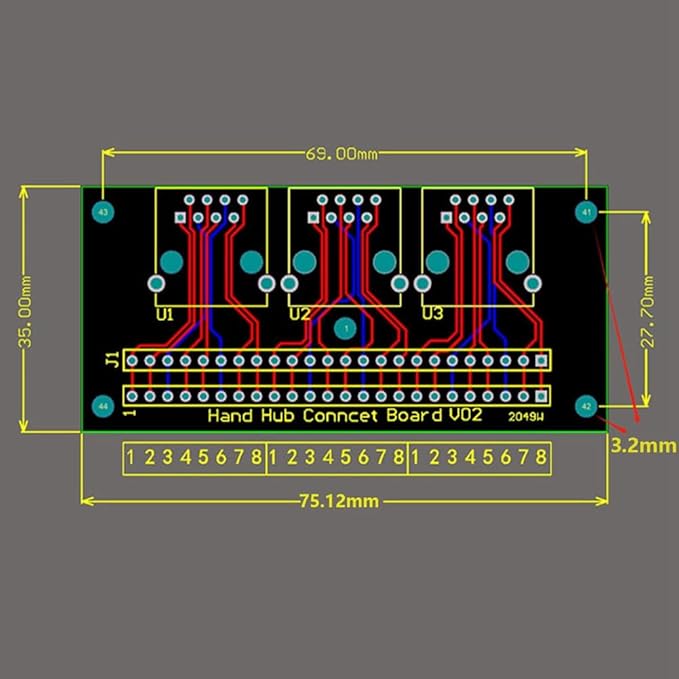

| Deska | PCB deska s montážními otvory |
| Použití | Ethernetové, datové a testovací aplikace |
Použití
Modul je vhodný na:
- ethernetové a datové rozvody
- průmyslovou automatizaci
- vestavěné systémy
- testování RJ45 kabeláže
- servisní a diagnostické aplikace
- prototypování elektroniky
