RGB Matrix P4 64×32 LED maticový panel

776 Kč (bez DPH 641 Kč )

RGB LED panel 64 × 32 px s P4 roztečí pro text, grafiku a animace.

Není skladem

Upozornit na dostupnost

Není skladem

Katalogové číslo: 22101 Kategorie: Štítek:

Popis

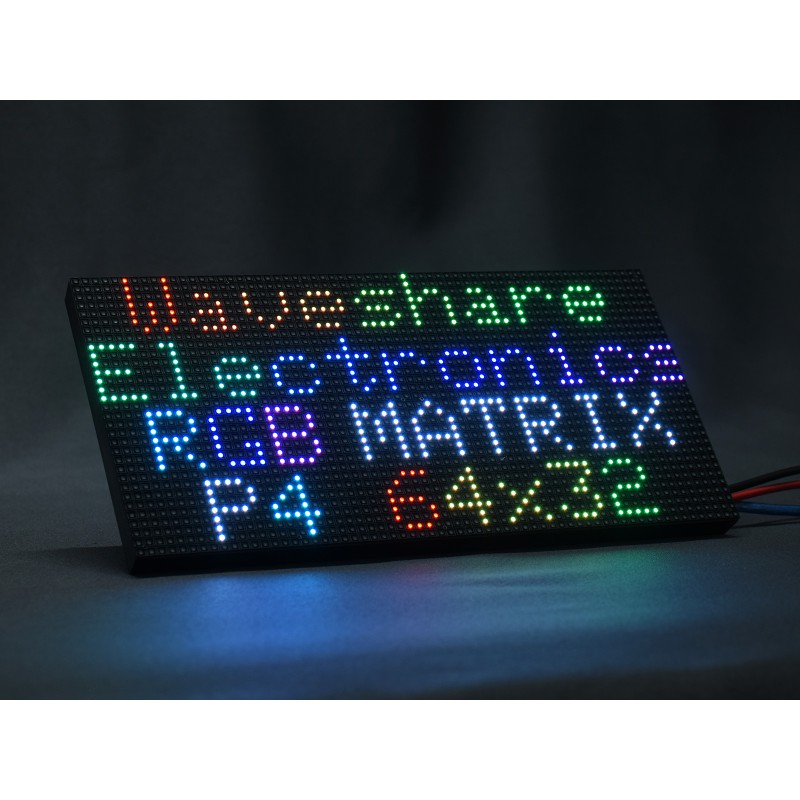

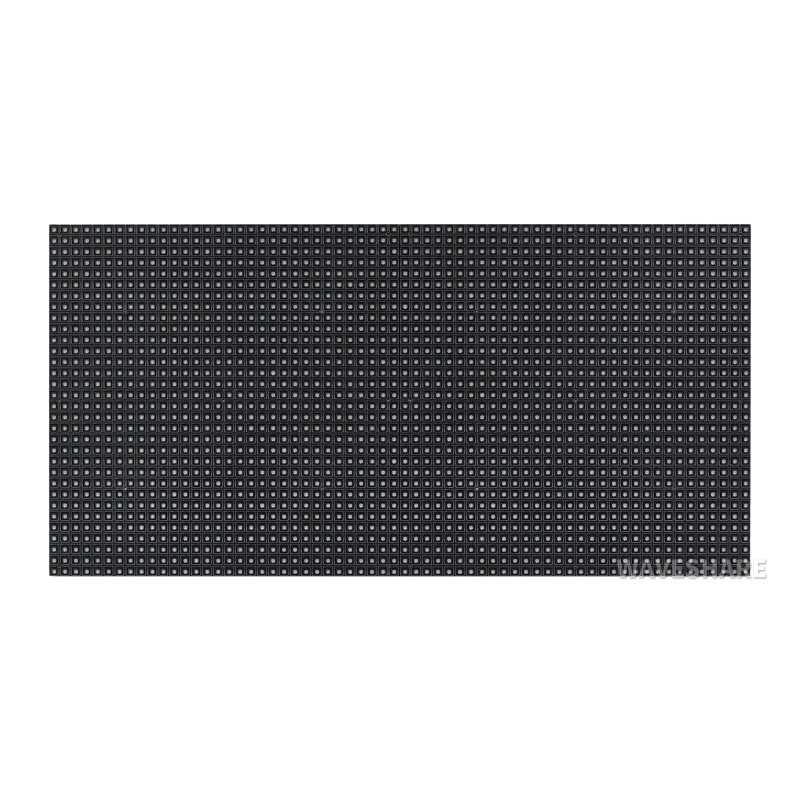

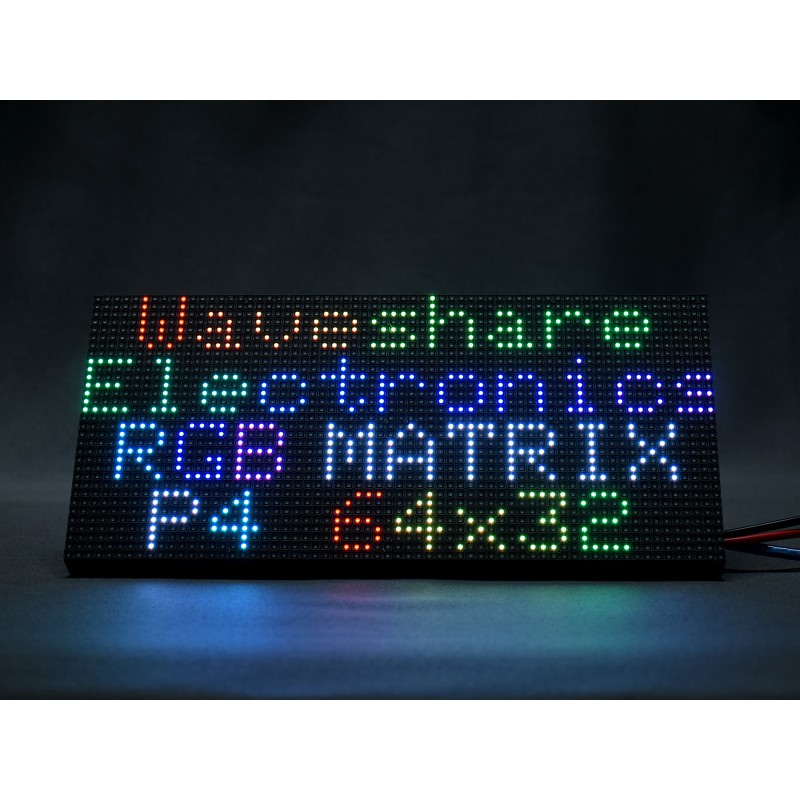

RGB-Matrix-P4-64×32 je plnobarevný LED maticový panel s rozměry 64 × 32 pixelů a 4mm roztečí mezi LED diodami. Panel obsahuje 2048 individuálních RGB LED diod, které umožňují zobrazování textu, barevných obrázků i animací s nastavitelným jasem.

Hlavní vlastnosti

  • 2048 RGB LED diod – plnobarevné zobrazení s nastavitelným jasem
  • 64 × 32 pixelů – vhodné pro zobrazování textu, grafiky a animací
  • P4 rozteč LED – vzdálenost mezi LED body je 4 mm

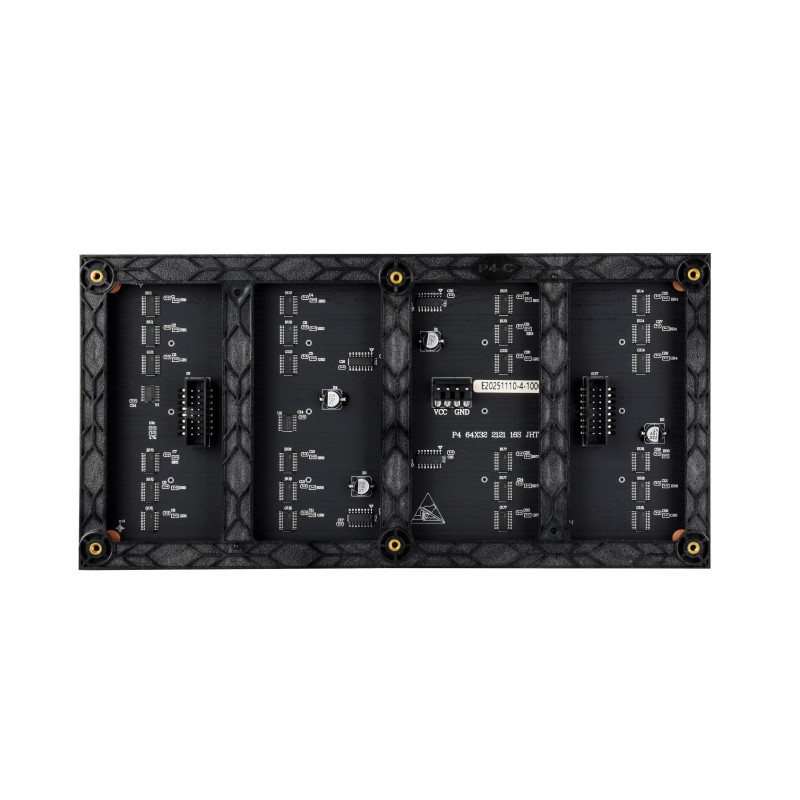

  • Dva HUB75 konektory – jeden pro vstupní data, druhý pro výstup s možností řetězení
  • Široký pozorovací úhel – ≥160° pro dobré zobrazení z různých pozic
  • Univerzální kompatibilita – použitelné s Raspberry Pi, Arduino, ESP32, STM32 a dalšími deskami
  • Open-source podpora – dostupné tutoriály a ukázkové kódy

Technické specifikace

Parametr Hodnota
Rozměry 256 × 128 mm
Pixely 64 × 32 = 2048 bodů
Rozteč 4 mm
Formát pixelu 1R1G1B / RGB
Pozorovací úhel ≥160°
Typ řízení synchronizace
Řízení 1/16 scan
Konektor HUB75
Napájení 5 V / 4 A, VH4 konektor
Příkon ≤20 W

Popis pinů HUB75

Pin Popis Pin Popis
VCC 5V napájení GND zem
R1 červená data, horní část R2 červená data, dolní část
G1 zelená data, horní část G2 zelená data, dolní část
B1 modrá data, horní část B2 modrá data, dolní část
A výběr řádku A B výběr řádku B
C výběr řádku C D výběr řádku D
E výběr řádku E CLK hodinový signál
LAT/STB latch pin OE output enable

Použití a aplikace

  • DIY stolní nebo nástěnné displeje
  • informační tabule a signalizace
  • monitory prostředí
  • vizuální efekty
  • vzdělávací projekty

Důležité upozornění: Produkt je samotný panel a pro fungování vyžaduje řídicí modul. Panel musí být napájen 5V zdrojem s proudem minimálně 4 A. Nepoužívejte jiné napájecí napětí, aby nedošlo k poškození panelu.

Více informací o zapojení, dokumentaci a používání naleznete na stránce výrobce: Waveshare RGB-Matrix-Px-64×32 dokumentace

Další informace

Hmotnost 385 g
