Popis

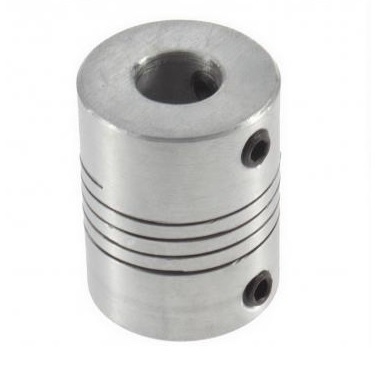

Pružná hliníková spojka pro krokové motory slouží k propojení dvou hřídelů a přenosu krouticího momentu mezi nimi. Využívá se zejména u krokových motorů, 3D tiskáren, CNC strojů a dalších mechanických projektů.
Díky pružné spirálové konstrukci dokáže kompenzovat malé odchylky v sousosti hřídelů, čímž pomáhá snižovat mechanické namáhání při přenosu pohybu. Hřídele se upevňují pomocí zajišťovacích šroubů.
Hlavní vlastnosti
- Hliníkové provedení s pružnou spirálovou konstrukcí
- Možnost propojení hřídelů se stejným nebo rozdílným průměrem
- Kompenzace malých úhlových a osových odchylek
- Jednoduchá montáž pomocí zajišťovacích šroubů
- Vhodná pro krokové motory, CNC stroje, 3D tiskárny a robotické projekty
- Více rozměrových variant na výběr
Technické parametry
| Typ | Pružná hřídelová spojka |
| Materiál | Hliníková slitina |
| Konstrukce | Spirálová (pružná) |
| Vnější průměr (D) | 19 mm |
| Celková délka (L) | 25 mm |
| Průměry otvorů (d1, d2) | Podle zvolené varianty |
| Upevnění | Zajišťovací šrouby |
Dostupné varianty a rozměry
Spojky jsou dostupné v různých kombinacích průměrů otvorů. Při výběru je potřeba znát průměr hřídele motoru i průměr připojované hřídele.
Označení rozměrů je uvedeno v pořadí d1 × d2 × L, kde:
- d1 – průměr otvoru na jedné straně spojky
- d2 – průměr otvoru na druhé straně spojky
- D – vnější průměr spojky
- L – celková délka spojky
Všechny varianty mají stejný vnější průměr D = 19 mm a celkovou délku L = 25 mm.
| Varianta (rozměr) | d1 | d2 | D | L |
|---|---|---|---|---|
| 5 × 5 × 25 mm | 5 mm | 5 mm | 19 mm | 25 mm |
| 5 × 6 × 25 mm | 5 mm | 6 mm | 19 mm | 25 mm |
| 5 × 8 × 25 mm | 5 mm | 8 mm | 19 mm | 25 mm |
| 5 × 10 × 25 mm | 5 mm | 10 mm | 19 mm | 25 mm |
| 6 × 6 × 25 mm | 6 mm | 6 mm | 19 mm | 25 mm |
| 6 × 8 × 25 mm | 6 mm | 8 mm | 19 mm | 25 mm |
| 10 × 10 × 25 mm | 10 mm | 10 mm | 19 mm | 25 mm |
Potřebujete jiný rozměr? Pokud máte zájem o rozměry, které se nenacházejí v naší nabídce, kontaktujte nás na e-mailové adrese techfun@techfun.sk.
Možnosti využití

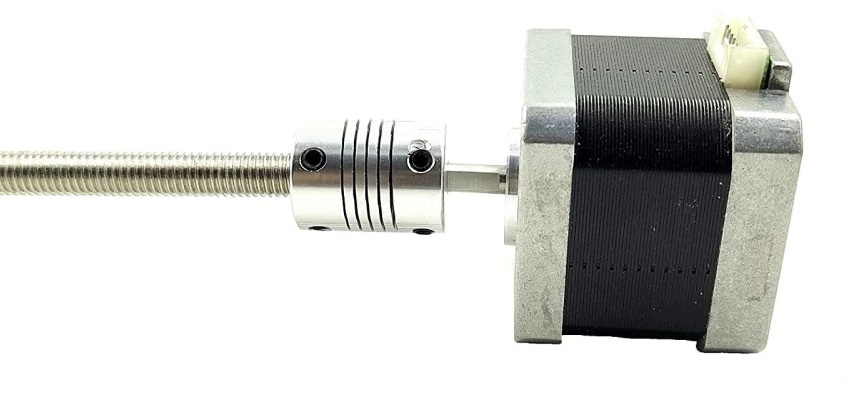

- Spojení krokového motoru s pohybovým šroubem
- Pohybové mechanismy 3D tiskáren a CNC strojů
- Robotické a automatizační projekty
- Propojení rotujících hřídelů v mechanických sestavách
Montáž a upozornění
Hřídele se zasunou do otvorů na obou stranách spojky a upevní pomocí zajišťovacích šroubů. Před montáží je potřeba zkontrolovat správný průměr obou hřídelů.
Upozornění: Spojka je určena ke kompenzaci menších odchylek mezi hřídeli, nikoli k vyrovnávání výrazného nesousého uložení. Před spuštěním zařízení zkontrolujte správné upevnění hřídelů a dotažení šroubů.
Obsah balení
- 1× pružná hliníková spojka ve zvoleném rozměru
