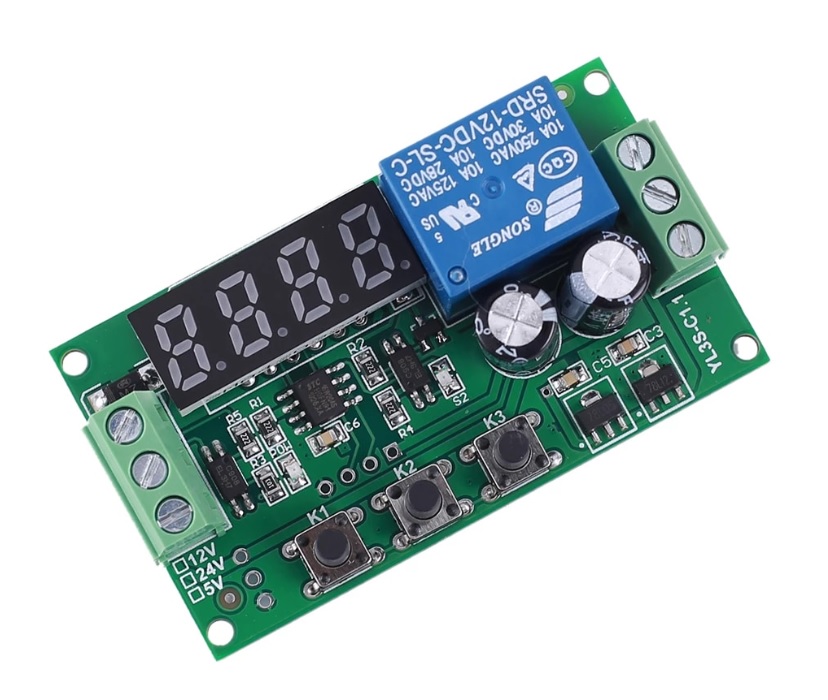

Počítač pulsů 0-10kHz s relé YL3S

Popis

Modul počítadla pulzů (signálů) se zabudovaným relé modulem pro spínání zařízení. Modul dokáže počítač signály (pulzy) s frekvencí až 10kHz a podporuje 8 různých režimů. Má zabudovanou paměť, po odpojení z napájení si uchovává nastavené hodnoty. Modul prodáváme ve dvou verzích:
NPN – signál IN je logická 0 (0V)
PNP – signál IN je logická 1 (12V)

Na modulu se nacházejí 3 tlačítka K1/K2/K3, modul umožňuje nastavit 3 parametry PV1/PV2/PV3 a podporuje 8 programů P-01 až P-08.

Po zapojení na napájení se na displeji zobrazí 4 nuly. Pokud stisknete tlačítko K1, dostanete se do módu nastavování parametrů PV1/PV2/PV3. Pokud stisknete tlačítko K3 dostanete se do módu pro nastavení programů.
Chování parametrů PV1/PV2/PV3 záleží na zvoleném programu, popis je níže.

Modul podporuje následujících 8 módů (ty se nastavují stisknutím tlačítka K3):
1. P-01: Relé je ON po dobu PV3 kdy je dosaženo nastaveného počtu pulzů PV1 během jedné sekundy. Jinak je OFF.
2. P-02: Relé je OFF po dobu PV3 kdy je dosaženo nastaveného počtu pulzů PV1 během jedné sekundy. Jinak je relé ON.
3. P-03: Relé je ON pokud je počet pulsů během jedné sekundy v rozmezí mezi dolní PV1 a horní PV2 hranicí. Jinak je OFF.
4. P-04: Relé je OFF pokud je počet pulsů během jedné sekundy v rozmezí mezi dolní PV1 a horní PV2 hranicí nastavených pulsů. Jinak je ON.
5. P-05: Relé je ON je-li počet pulsů v jedné vteřině více než PV2. Relé je OFF, pokud je počet pulsů v jedné vteřině větší než PV1.
6. P-06: Relé je ON pokud je počet pulsů v době PV2 větší než počet pulsů nastavený v PV1.
7. P-07: Relé je ON pokud počet pulsů je větší než parametr PV1. Relé zůstane ON po dobu PV3, následně bude relé OFF.
8. P-08: Modul začne znovu detekovat pulzy, je-li větší než nastavená hodnota PV1. Relé je OFF, pokud je počet impulzů detekovaných v nastaveném čase PV3 větší než nastavená hodnota PV2. V opačném případě je relé ON.

Specifikace:
Typ: :YL3S-C1.1 0-10KHz
Vstupní napětí: 12V
Relé: 250VAC 10A nebo 30VDC 10A
Displej: 4-bit
Frekvence: 0-10kHz
High puls: >5V
Low puls: <1V
Proud pro puls: 25mA
Rozměry: 63 x 35 x 18mm
