Popis

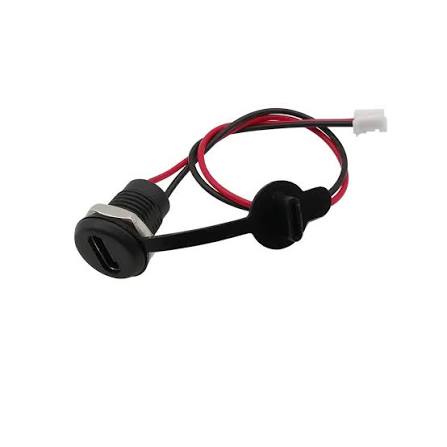

Panelový USB-C konektor s 2pinovým kabelem JST PH 2.0 slouží výhradně k přivedení napájení 5 V do projektové krabičky nebo panelu – bez datových i CC linek. Na jedné straně se nachází USB-C zásuvka určená k montáži do panelu, na druhé straně 2pinový konektor JST PH 2.0 s roztečí 2 mm (červený vodič – napájení, černý vodič – GND).
Vhodný pro projekty, kde je potřeba pouze nabíjení nebo napájení přes USB-C bez datové komunikace. Hodí se do dřeva, plastu i kovu – stačí vyvrtat otvor, zasunout zástrčku a dotáhnout matici. Upozornění: bez CC linek není možné vyjednávání USB PD – napáječ bude poskytovat napětí podle vlastního výchozího nastavení.
Hlavní vlastnosti
- Panelový USB-C konektor na jedné straně, 2pinový JST PH 2.0 na druhé
- Pouze napájení (5 V / GND) – bez datových i CC linek
- Jmenovitý proud 2 A
- Barevné rozlišení: červený – napájení (+), černý – GND (−)
- Jednoduché upevnění šroubovací maticí – bez speciálních výřezů
- Materiál: kov a plast
Technické specifikace
| Konektor (panel) | USB-C zásuvka, šroubová montáž |
|---|---|
| Konektor (kabel) | 2pinový JST PH 2.0 (rozteč 2 mm) |
| Standard USB | USB 2.0 |
| Jmenovitý proud | 2 A |
| Izolační napětí | 30 V |
| Vyvedené piny | napájení (+) a GND (−) |
| CC linky | nejsou vyvedeny |
| Barevné označení | červený – +5 V, černý – GND |
Použití
- nabíjení a napájení projektů přes USB-C bez datové komunikace
- doplnění USB-C napájecího portu do projektové krabičky
- DIY přenosná zařízení s jednoduchým napájením přes USB-C
- IoT a makerské projekty
Balení obsahuje
- 1× panelový kabel USB-C – JST PH 2.0 2pin se šroubovací maticí a ochrannou krytkou
