Popis

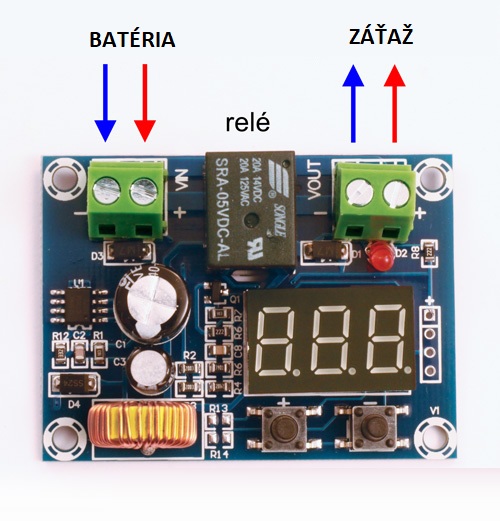

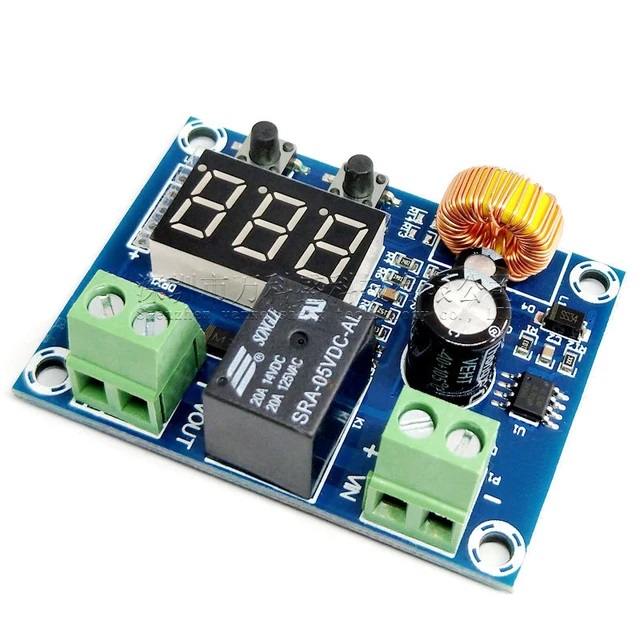

XH-M609 je inteligentní modul ochrany baterie proti hlubokému vybití určený pro 12 V, 24 V a 36 V akumulátorové systémy. Modul nepřetržitě monitoruje napětí připojené baterie a při poklesu pod nastavenou hodnotu automaticky odpojí zátěž pomocí výkonového relé.
Po opětovném zvýšení napětí nad nastavenou úroveň modul zátěž automaticky připojí zpět. Díky nastavitelnému vypínacimu napětí a hysterezi je vhodný pro olověné, AGM, gelové i lithiové akumulátory.
Na přední straně se nachází LED displej zobrazující aktuální napětí baterie a dvojice tlačítek pro jednoduché nastavení parametrů. Modul si nastavení uchová i po odpojení napájení.
XH-M609 je vhodný pro solární systémy, karavany, obytné vozidla, záložní zdroje, ostrovní fotovoltaické systémy, lodní aplikace, monitorování baterií nebo různé DIY projekty.
Varování: Modul slouží k ochraně baterie odpojením zátěže při poklesu napětí. Nejedná se o nabíječku ani BMS systém pro lithiové články.
Hlavní vlastnosti
- Ochrana baterie před hlubokým vybitím – automatické odpojení zátěže při nízkém napětí
- Nastavitelné vypínací napětí – přesnost nastavení 0,1 V
- Nastavitelná hysteréze – určení napětí opětovného zapnutí
- LED displej – zobrazení aktuálního napětí baterie
- Paměť nastavení – hodnoty zůstávají uložené i po vypnutí napájení
- Relé s vysokou zatížitostí – až 20 A
- Jednoduché nastavení – pomocí tlačítek na modulu
- Vhodný pro 12 V, 24 V a 36 V systémy
Technické specifikace
| Typ produktu | Modul ochrany baterie | Model | XH-M609 |
| Napájecí napětí | 12 – 36 V DC | Rozlišení nastavení | 0,1 V |
| Maximální proud relé | 20 A | Typ výstupu | Relé |
| Displej | 3místný LED | Spotřeba modulu | < 1,5 W |
| Paměť nastavení | Ano | Přesnost měření | ±0,1 V |
| Použití | Ochrana baterie před vybitím | Montáž | Šroubovací svorky |
Nastavení modulu
- Dvojklik na tlačítko + – nastavení vypínacího napětí
- Dvojklik na tlačítko – – nastavení hysteréze
- Krátké stisknutí + – zobrazení nastavené hodnoty vypnutí
- Krátké stisknutí – – zobrazení nastavené hysteréze
- Dlouhé podržení + – kalibrace voltmetru
- Dlouhé podržení – – nastavení zpoždění zapnutí relé
Příklad:
Vypínací napětí: 11,0 V
Hysteréze: 0,5 V
Modul odpojí zátěž při 11,0 V a opětovně ji připojí při 11,5 V.
Použití
- solární a fotovoltaické systémy
- olověné, AGM a gelové baterie
- Li-ion a LiFePO4 systémy
- karavany a obytná vozidla
- lodní aplikace
- záložní napájení
- ostrovní energetické systémy
- DIY elektronické projekty
