Popis

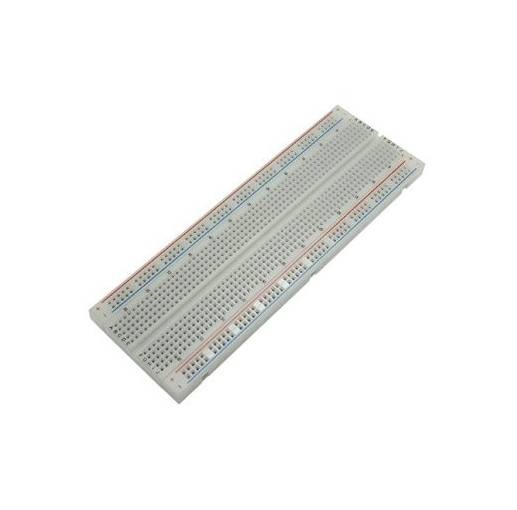

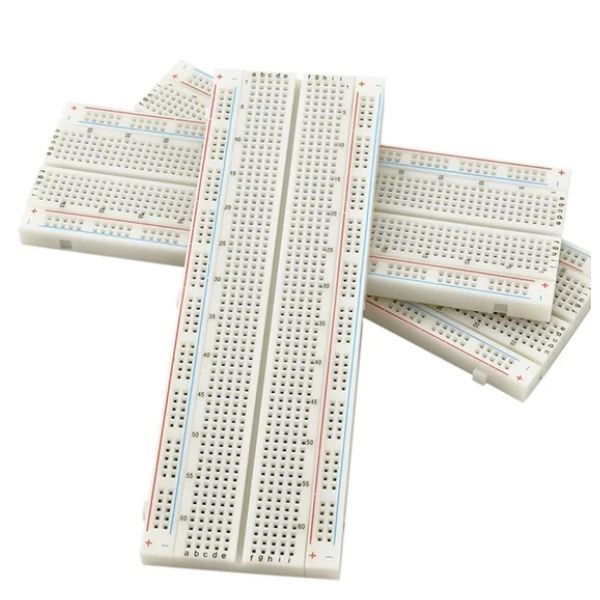

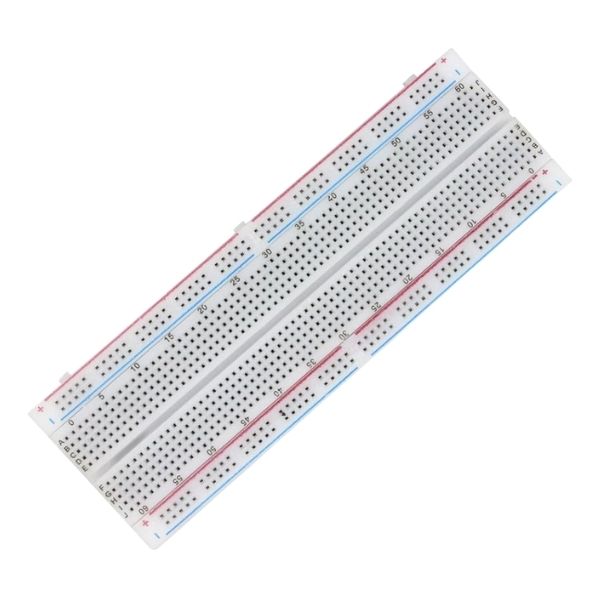

Nepájivá kontaktní deska (breadboard) slouží k stavbě a testování elektrických obvodů bez potřeby pájení. Skládá se z plastového těla s 830 vnitřními kontaktními body, které umožňují snadné připojování elektronických součástek a kabelů.
Jednotlivé body jsou uspořádány do řad a sloupců. Svislé sloupce jsou propojeny uvnitř desky — každý bod ve sloupci je elektricky spojen s ostatními body ve stejném sloupci. Vodorovné lišty na stranách (označené obvykle jako + a −) slouží k rozvedení napájení a jsou propojeny podél každé lišty.
Základní vlastnosti:
- Počet kontaktních otvorů: 830
- Barva: bílá
- Rozměry: přibližně 165 × 53 mm
- Rozteč otvorů: 2,54 mm (standardní rozteč pro DIP komponenty)

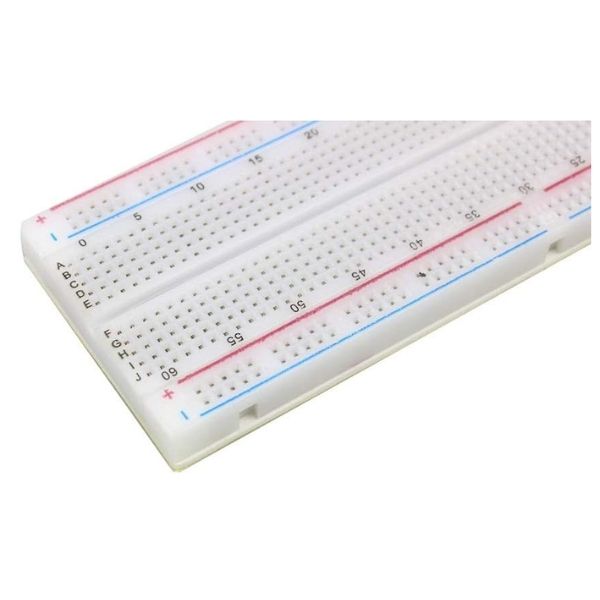

- Barevné značení napájení: + (červená) a − (modrá) po stranách

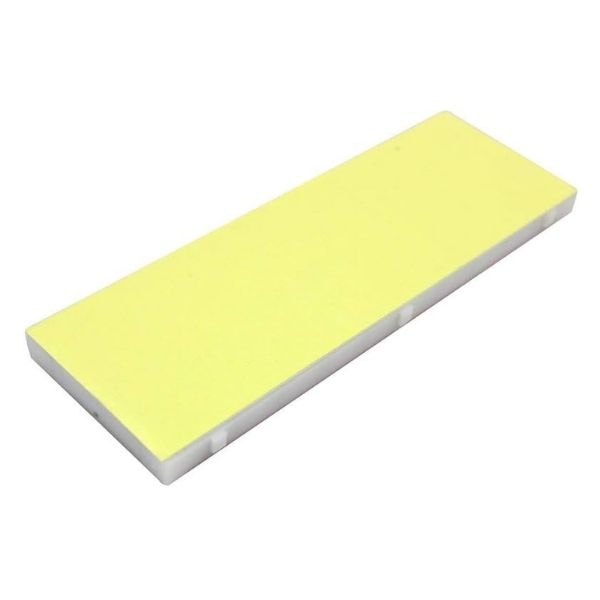

- Spodní strana: samolepicí páska — umožňuje fixaci desky na povrch bez šroubů
- Kompatibilita: podporuje všechny elektronické komponenty s dráty o průměru vhodném pro standardní otvory (typicky 0,6 až 0,8 mm)
Typické použití:
- Prototypování Arduino projektů a schémat před finálním zapájením
- Testování chování senzorů a modulů bez poškození součástek
- Vzdělání a školení v elektronice a robotice
- Vývojové fáze projektů — rychlá změna zapojení bez rozpájení
- Kombinování s jumper kabely, čidly a moduly pro vytvoření složitějších systémů
K nepájivému poli je možné zakoupit také Napájecí modul MB102 nebo transparentní verzi 830 bodového pole.
Poznámka k používání:
Deska není vhodná pro finální aplikace — slouží pouze k prototypování a testování. Pro trvalá zapojení se doporučuje pájení na desku plošných spojů (DPS) nebo použití jiných metod montáže.
