Popis

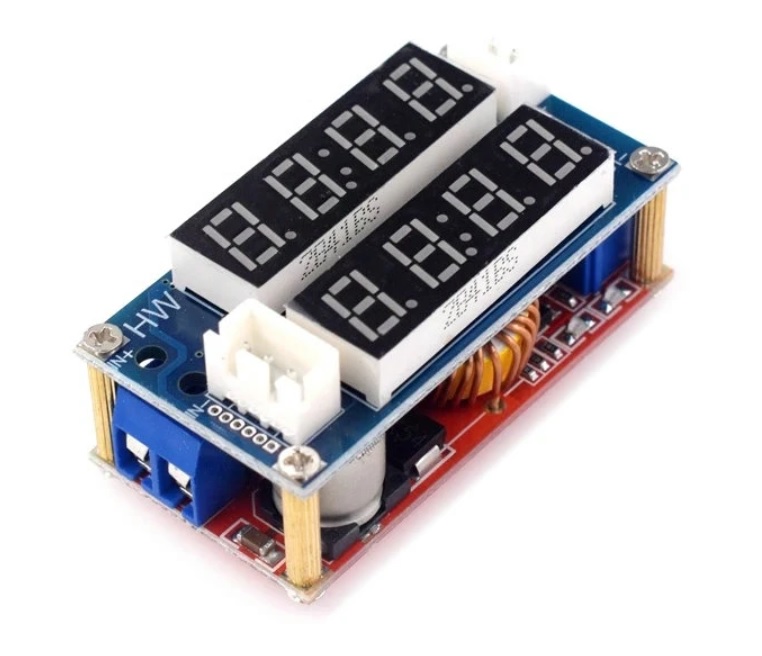

Vysoce efektivní zdroj vhodný pro nabíječky nebo jako konstantní proudový zdroj až do 5A. V modulu je zabudován step-down s ochranou proti vysokým napětím. Modul nabízí možnost úpravy výstupního proudu i napětí potenciometry, které jsou na boční straně modulu. Na modulu se nacházejí dvě indikační LED-ky indikující úroveň nabití. Na samotném buck měniči se nacházejí segmentové displeje zobrazující výstupní napětí (vrchní displej) a výstupní proud (spodní displej).
Díky svému vysokému proudu na výstupu se modul používá také jako nabíjecí nebo při napájení LED pásků. V nabídce máme zařazený i 10A nabíjecí modul nebo obdobný modul bez voltmetru a ampérmetru zda samotný STEP-DOWN měnič XL4015.
Zapojení:
Vstupní svorka (označená IN + / -)
Výstupní svorka (označená OUT +/-)
Bílé konektory:
2-pinový: rezervován pro jiné použití / nepřipojen

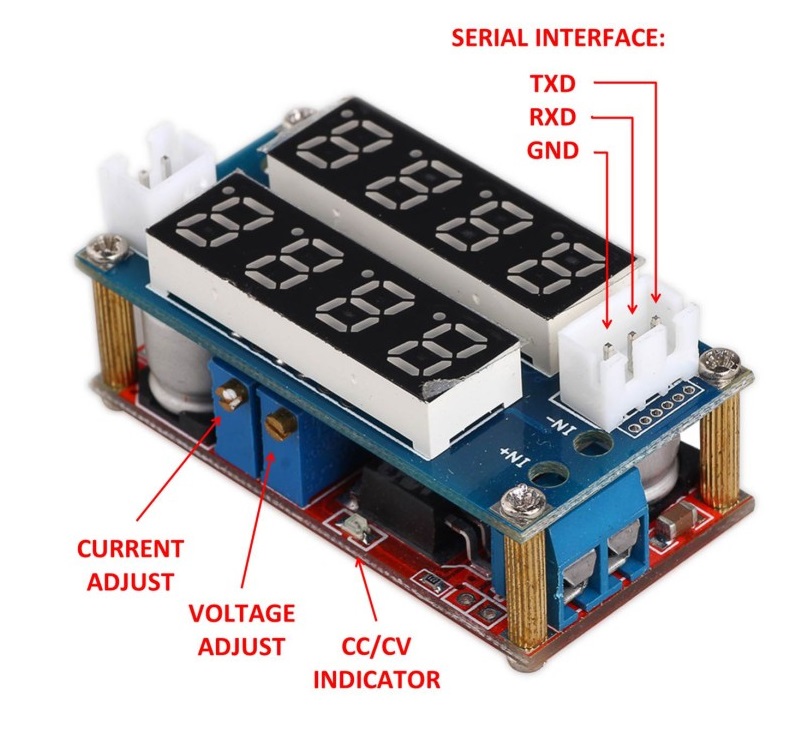

3-pinový: programovací vstup pro sériovou komunikaci (používá se v továrně při nastavení)
CC – potenciometr pro natavení maximálního výstupního proudu.
CV – potenciometr pro nastavení výstupního napětí. Jedná se o step-down měnič, tedy výstupní napětí je vždy nižší než vstupní.
Specifikace:
Vstupní napětí: 4V – 36V
Výstupní napětí: 1.25V – 35V
Maximální výstupní proud: 5A
Maximální výkon: 75W
Účinnost: ~96%
Rozměry: 5.1 cm x 2.6 cm x 1.5 cm
Váha: 18g
