Popis

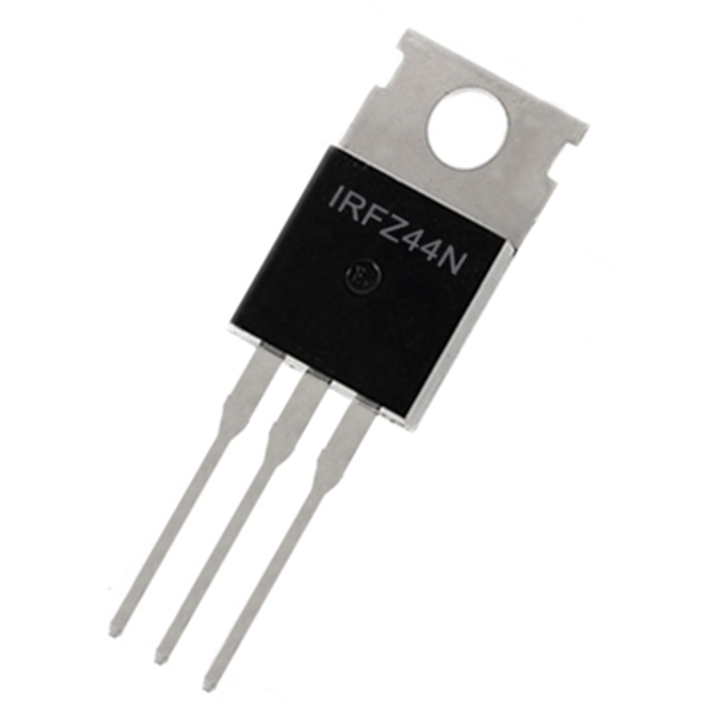

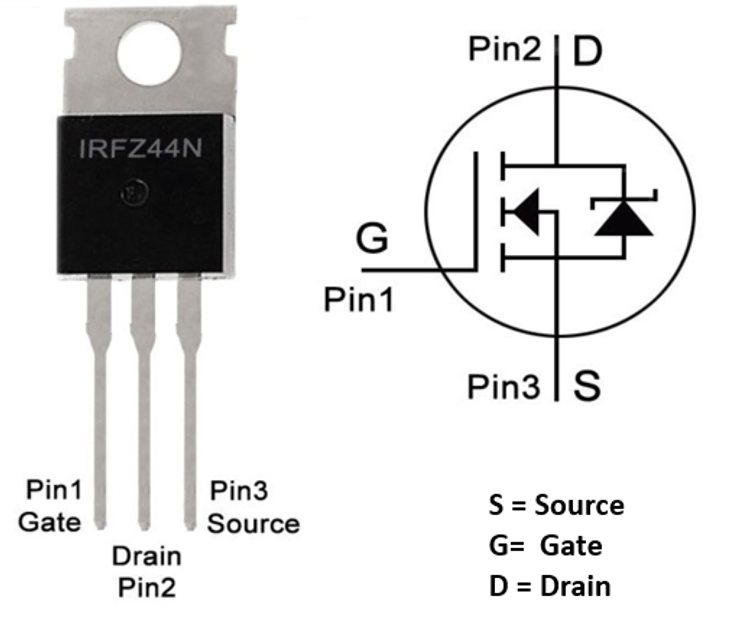

IRFZ44N je výkonový N-kanálový MOSFET tranzistor v pouzdře TO-220, určený pro spínání stejnosměrných zátěží, motorů, LED pásků, relé, solenoidů a dalších výkonových obvodů.
Tranzistor má maximální napětí drain-source 55 V a maximální proud až 49 A při vhodném chlazení a správných provozních podmínkách. Díky nízkému odporu v sepnutém stavu je vhodný pro výkonové spínací aplikace.
Pokud nepotřebujete tak vysoký proud, můžete použít i IRFZ24N. Má stejné maximální napětí 55 V, ale nižší maximální proud 17 A. IRFZ44N je vhodnější pro výkonnější zátěže.
Upozornění: IRFZ44N není logic-level MOSFET. Pro plné otevření potřebuje vyšší napětí na hradle, proto při ovládání přímo z Arduina, ESP32 nebo jiných mikrokontrolérů s logikou 3,3 V / 5 V nemusí pracovat optimálně. Pro taková zapojení je vhodnější logic-level MOSFET, například IRLZ44N.
Hlavní vlastnosti
- N-kanálový výkonový MOSFET
- Maximální napětí 55 V
- Maximální proud až 49 A při vhodném chlazení
- Pouzdro TO-220
- Vhodný pro spínání DC zátěží
- Použití v napájecích, výkonových a řídicích obvodech
Technické specifikace
| Typ tranzistoru | N-kanálový MOSFET |
| Model | IRFZ44N |
| Max. napětí drain-source | 55 V |
| Max. proud drain | 49 A |
| Odpor v sepnutém stavu | přibližně 0,0175 Ω při VGS = 10 V |
| Napětí gate-source | ±20 V |
| Pouzdro | TO-220 |
Použití
- spínání DC motorů
- spínání LED pásků
- výkonové spínací obvody
- napájecí zdroje a měniče
- řízení zátěží přes driver nebo vyšší napětí hradla
Praktické doporučení k zapojení
IRFZ44N není logic-level MOSFET, proto pro plné otevření potřebuje vyšší napětí na hradle, typicky přibližně 10 – 12 V. Při přímém ovládání z mikrokontroléru s logikou 3,3 V nebo 5 V nemusí být zcela otevřený, což může způsobit vyšší zahřívání tranzistoru.
Při spínání vyšších proudů doporučujeme použít vhodný MOSFET driver nebo řídicí obvod, který zajistí dostatečné napětí a proud pro rychlé nabití a vybití hradla. Při větším zatížení je vhodné použít i chladič.
Při spínání indukčních zátěží, například motorů, relé nebo solenoidů, doporučujeme doplnit ochrannou diodu, TVS diodu nebo snubber obvod pro potlačení napěťových špiček.
