Motor driver TMC2209 v1.03 2.5A

Popis

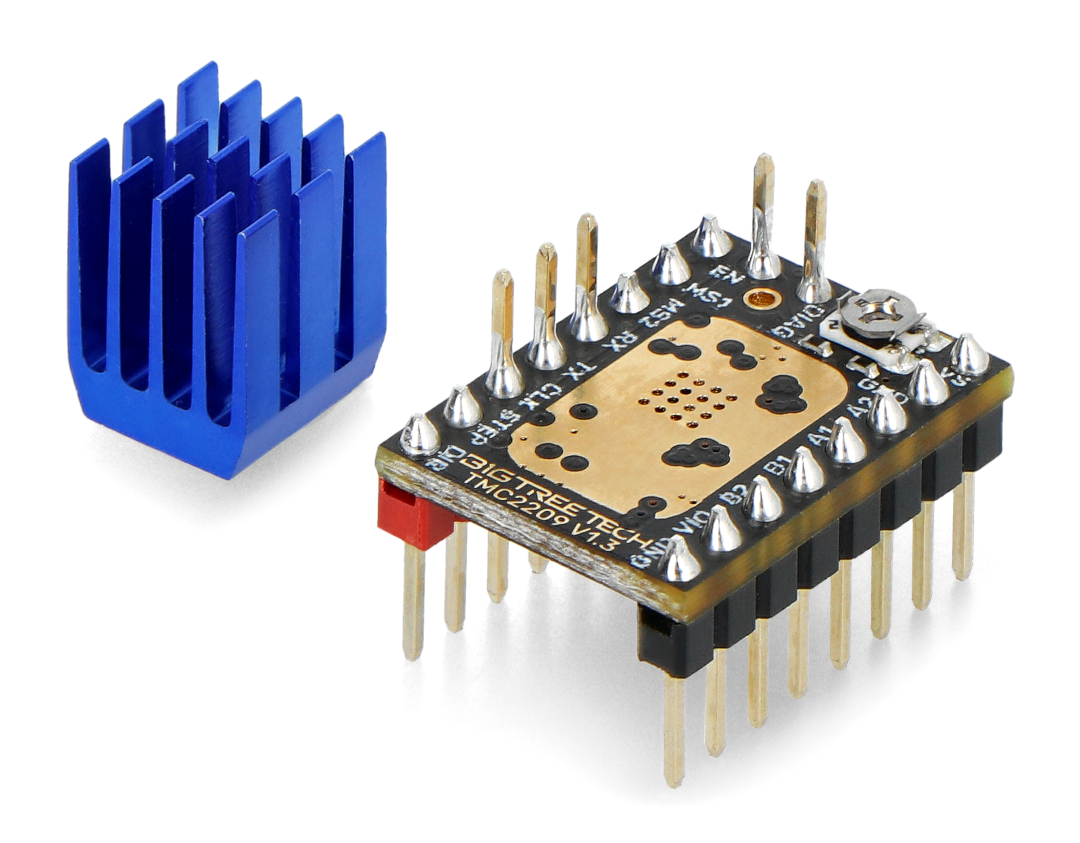

Motor driver TMC2209 pro 3D tiskárny je velmi spolehlivý modul schopný dočasného výstupního proudu až 2.5A a napětí 28V. Deska je designována pro snadné připojení na CNC shield a nacházejí se na ní ochrany proti vysokým proudem i vysokým teplotám.

Logické napětí modulu ( 3V – 5 V ) je připojeno na piny VDD a GND a napájení motorku (4.75 V – 28V ) je připojeno na VMOT a GND. Stálý výstupní proud modulu může být ve špičkách až 2.8A, podporuje stálý proud do 2A

Pro více informací doporučujeme prostudovat list. Modul je dodáván spolu s chladičem, pokud však potřebujete pouze chladič, přejděte na daný produkt. V nabídce mám zařazený i typ DRV8825 a A4988.

Specifikace:
Typ: TMC2130 v1.1
Výstup: 2.5A
Napětí: 4.75-28V
Funkce: nastavitelný proud, ochrana proti zkratu, ochrana proti vysokým teplotám, vestavěný translator
Krok: 1 až 256 mikrokroků na jeden krok.

TMC2209 Marlin https://github.com/MarlinFirmware/Marlin/pull/14215?spm=a2g0o.detail.1000023.18.32de38f1722np8&fbclid=IwAR1QJDcuRzzhg7TihQcsfGTyx4UPcmtfhqhRw0gCzRL5gfqj5ZMC36wpN5M

poskytuje technologii detekce rychlosti
poskytuje technologii dynamického nastavení proudu, která šetří až 75 % elektrické energie
StealthChop2 – pro tichý provoz a plynulý pohyb
spreadCycle – dynamické řízení kroků pro vysoký točivý moment a co nejtišší provoz
coolStep – řízení úspory energie a zároveň zahřívání ovladače a motoru
stallGuard4 – detekce zastavení motoru bez snímače
Hardware režimů UART, DIR / STEP je stejný . Pokud potřebujete používat režim UART, stačí upravit firmware.
