Popis

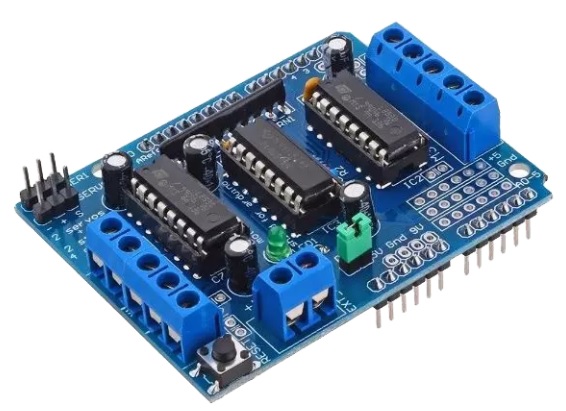

L293D je oblíbená zařízení díky vysoké flexibilitě a nízké ceně. Motor shield může najednou ovládat až 4 DC motorky nebo 2 krokové motorky (případně 2 servo). Shield dokáže na výstupu jednoho mostu vytvořit proud do 1.2A, doporučený provozní proud je ale 0.6A.
L293D má zabudované reset tlačítko, bezpečnostní pull-down rezistor (při napájení na zdroj udrží motorky nepřipojené) a terminály pro snadné připojení motorků. Je kompatibilní s Mega, Uno a obdobnými deskami.
Při programování můžete využít knihovnu od Adafruit.com. Další informace naleznete v Knihovně L293D. V nabídce máme zařazen i modul L298N.
Specifikace:
Integrované 4 krát H-bridge
Čipy: 2 x L293D, M74HC59581
Výstup: 0.6A (vrchol až 1.2A)
Napájení motorů: 4.5V – 36V
Vestavěná ochrana proti přehřátí, pull-down rezistory, terminály, LED indikace, tlačítko RESET
Rozměry: 7.0 x 5.3 x 2.0 cm
Váha: 34g
/Motorvezető pajzs L293D A négy H-híddal ellátott pajzsot 4.5-36 V-osa tápegységgel rendelkező motorek széles körének vezérlésére tervezték
Dávid –
Funguje parádne, som veľmi spokojný z rýchlym dodaním … CHVÁLIM
vlado77s –
Motor shield funguje bez problémov, avšak treba dať pozor na napájacie napätie shieldu resp. motorčekov. Pri napájaní 12V je všetko v poriadku. Na mojom shielde boli kondenzátory C7,C8 na 16V – pri pripojení väčšieho napätia nasledovalo “bum bum” C7-ičky. Skúsim vymeniť kondenzátory za väčšie a ozvem sa.
