Popis
Modulární LED signální věž je určena k vizuální a zvukové signalizaci provozních stavů strojů, výrobních linek, CNC zařízení, automatizovaných systémů a dalších zařízení.
Ve standardní nabídce jsou dostupné 2-patrové a 3-patrové varianty s napájením 5 V, 12 V nebo 24 V a se dvěma možnostmi montáže. Všechny standardně nabízené varianty jsou vybaveny bzučákem a krytím IP53.
Hlavní vlastnosti
- modulární konstrukce světelné věže,
- 2-patrové provedení: červená + zelená (RG),
- 3-patrové provedení: červená + žlutá + zelená (RYG),
- napájení 5 V, 12 V nebo 24 V podle zvoleného variantu,
- variant 5 V s USB připojením,
- variant 12 V s kontaktním ovládáním (Contact type),
- variant 24 V s podporou PNP/NPN ovládání,
- integrovaný bzučák,
- tři možnosti montáže,
- možnost vlastní konfigurace.
Dostupné varianty
| Počet pater | 2 – červená / zelená (RG) 3 – červená / žlutá / zelená (RYG) |
| Napájení | 5 V USB 12 V 24 V |
| Typ montáže | pevný držák L-držák |
Napájení a způsob ovládání
5 V – USB
Variant 5 V používá USB připojení k napájení a ovládání signální věže.
12 V – Contact type
Variant 12 V používá kontaktní způsob ovládání. Jednotlivé funkce věže se aktivují pomocí externích spínacích kontaktů, například relé nebo spínače. Tento variant je vhodný pro zařízení s relé nebo podobnými kontaktními výstupy.
24 V – PNP/NPN
Variant 24 V podporuje PNP i NPN ovládání a je vhodný k použití s PLC, senzory a dalšími průmyslovými řídicími systémy s tranzistorovými výstupy.
Ovládání variantu 5 V USB
Následující způsob ovládání se týká pouze variantů 5 V signální věže napájených a ovládaných přes USB. Variantu USB je možné ovládat přes sériový COM port odesláním HEX příkazů. Komunikace používá nastavení 9600 baud, 8 datových bitů, bez parity a 1 stop bit.
Příkaz má jednoduchý formát:
FF [SVETLO] [BUZZER] [BLIKANIE] AA
| FF | začátek příkazu – nemění se |
| 2. pár | výběr světla / světelného kanálu |
| 3. pár | nastavení bzučáku / jeho intenzity (01 až 04) |
| 4. pár | rychlost blikání: 01 = bez blikání, 02 = cca 0,85 s, 03 = cca 1,7 s, 04 = cca 2,5 s |
| AA | konec příkazu – nemění se |
Například příkaz FF 02 02 01 AA aktivuje zvolený světelný kanál, zapne bzučák a ponechá světlo svítit bez blikání.
K odesílání příkazů je možné použít libovolný sériový terminál s podporou HEX dat. Po připojení variantu 5 V USB k počítači se zařízení zobrazí jako sériový COM port.

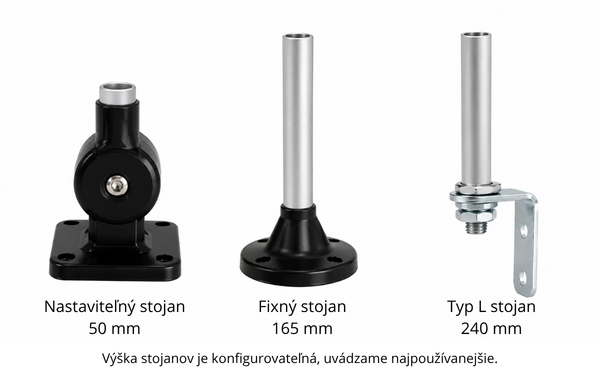

Možnosti montáže
- Nastavitelný držák – sklopná základna umožňující nastavení polohy věže.
- Pevný držák – pevná tyč s montážní patkou.
- L-držák – konzola ve tvaru L vhodná například na boční montáž na stroj nebo konstrukci.

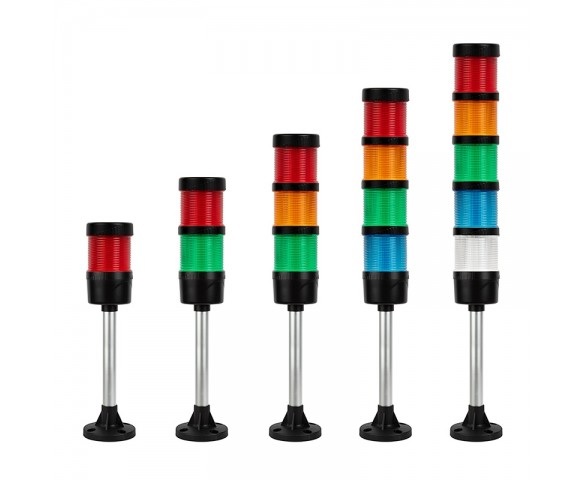

Modulární konstrukce
Jednotlivé světelné segmenty věže je možné měnit, přidávat nebo odebírat. Díky modulárnímu provedení je možné připravit konfiguraci přesně podle požadavků konkrétní aplikace.
Na zakázku je možné vytvořit věž s 1 až 5 světelnými patry a zvolit si vlastní kombinaci i pořadí barev.
Konfigurace signální věže na míru
Potřebujete jinou kombinaci barev, jiný počet světelných modulů, provedení bez bzučáku nebo jiné napájacie napětí? Signální věž je možné zajistit i v individuální konfiguraci.

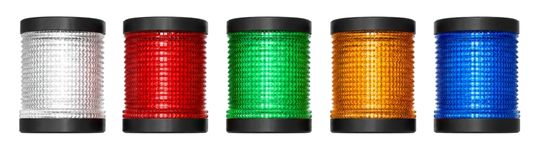

Dostupné barvy světelných modulů:
- červená,
- žlutá,
- zelená,
- modrá,
- bílá.
Standardně nabízené varianty jsou vybaveny bzučákem a krytím IP53. V případě, že zvukovou signalizaci nepotřebujete, je možné na požádání ověřit i provedení bez bzučáku s krytím IP65.
Kromě standardně nabízených variant 5 V, 12 V a 24 V je možné v případě zájmu ověřit i provedení pro 36 V, 48 V nebo jiné napájacie napětí podle požadavků konkrétní aplikace.
V případě zájmu o individuální konfiguraci nám napište na techfun@techfun.sk a uveďte:
- počet světelných pater (1 až 5),
- požadované barvy a jejich pořadí,
- požadované napájacie napětí,
- typ montáže,
- zda požadujete provedení s bzučákem nebo bez bzučáku.
- počet kusů.
Na základě požadované konfigurace Vám připravíme cenovou nabídku a informaci o předpokládaném termínu dodání.
Využití
- CNC stroje,
- výrobní linky,
- automatizovaná zařízení,
- PLC systémy,
- pracovní stanice,
- SMT zařízení,
- vlastní projekty automatizace a signalizace.
