Mini USB konektor

5 Kč (bez DPH 4 Kč )

Mini USB female SMD konektor

45 skladem

Skladem 45 ks

Přidat mezi oblíbené
Katalogové číslo: ICS742 Kategorie: ,

Popis

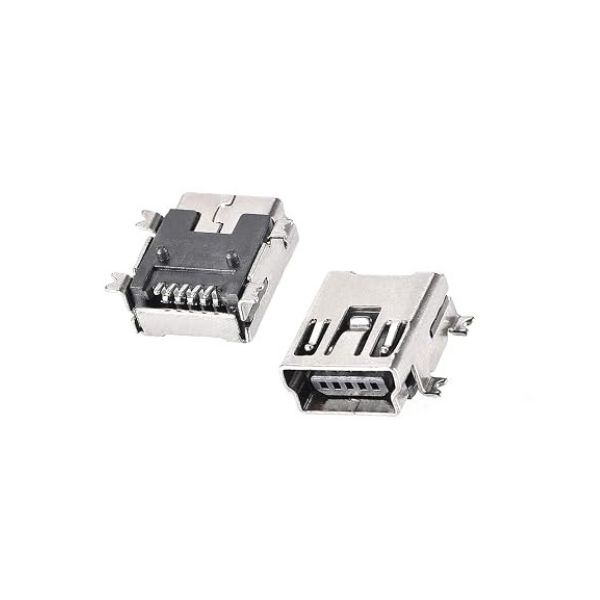

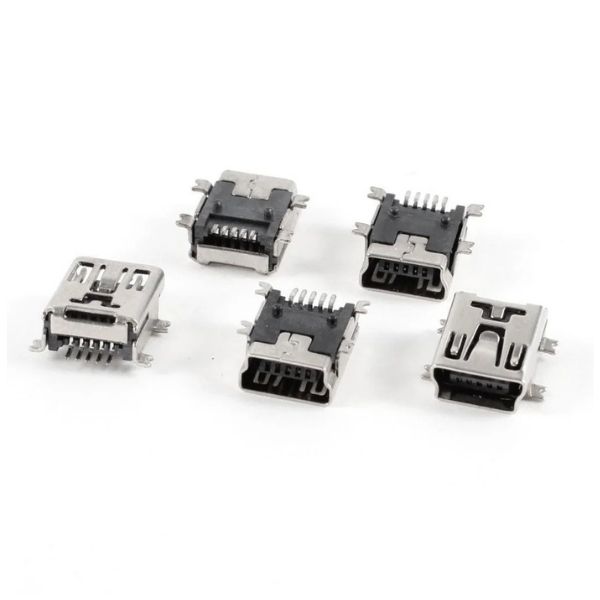

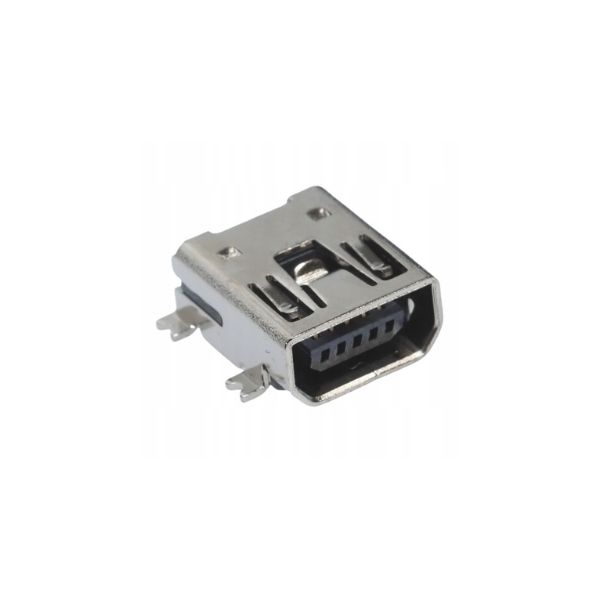

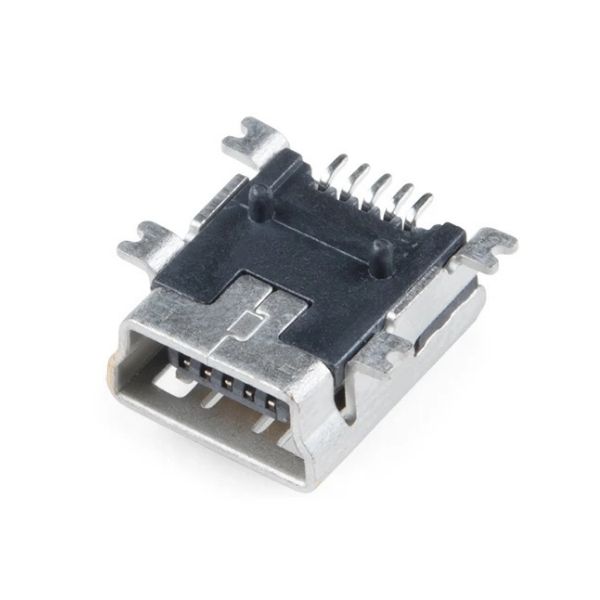

Mini USB-B konektor je 5pinový konektor typu samice určený pro povrchovou montáž (SMD) na desku plošných spojů. Umožňuje připojení zařízení pomocí Mini-USB kabelu pro přenos dat a napájení.

Vhodný pro výrobu a opravy elektronických zařízení, vývojových desek a dalších zařízení využívajících rozhraní Mini-USB.

Technické parametry

Typ konektoru Mini USB-B
Provedení samice (female)
Počet kontaktů 5
USB standard USB 2.0
Montáž SMD – povrchová montáž na DPS

Rozměry a montážní výkres

Technický výkres zobrazuje rozměry Mini USB-B konektoru a rozložení pájecích plošek na desce plošných spojů (PCB layout).

Související produkty

Pokud potřebujete konektor s jednodušším přístupem k vývodům, podívejte se i na Mini USB konektor na DIP 2,54 mm. V nabídce najdete také USB na Mini USB kabely v různých délkách nebo USB konektor typu samec na SMD montáž.

Další informace

Hmotnost 1 g

Časté dotazy

Jaký je rozdíl mezi Mini USB a Micro USB konektorem?

Mini USB-B a Micro USB-B jsou dva odlišné typy konektorů. Liší se tvarem i rozměry, proto nejsou vzájemně mechanicky kompatibilní.

Je konektor určený k pájení na desku plošných spojů?

Ano. Jde o SMD konektor určený pro povrchovou montáž na DPS. Kontakty a upevňovací vývody se pájejí přímo na příslušné plošky desky.

Kolik kontaktů má Mini USB-B konektor?

Konektor má 5 kontaktů: VBUS (+5 V), D−, D+, ID a GND. Kontakty slouží k napájení, přenosu dat a dalším funkcím podle zapojení zařízení.

Podporuje konektor přenos dat i napájení?

Ano. Mini USB-B konektor umožňuje přenos dat i napájení přes USB. Konkrétní funkce závisí na zapojení a elektronice zařízení.

Je možné konektor použít na vlastní DPS?

Ano. Konektor je vhodný i pro výrobu vlastních elektronických zařízení. Při návrhu DPS doporučujeme zkontrolovat technický výkres a před výrobou desky ověřit rozměry podle skutečného konektoru.
