Popis

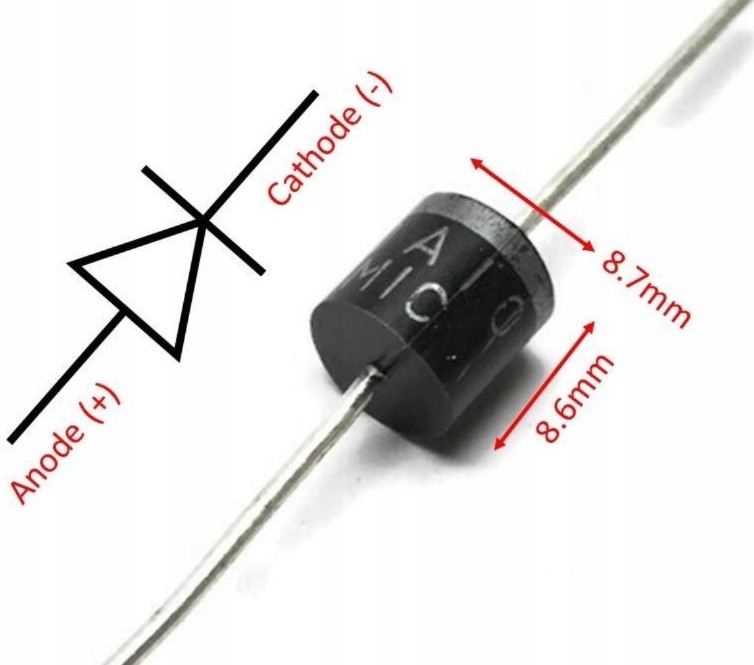

MIC 10A10 je křemíková usměrňovací dioda v pouzdře P-600 (R-6) s vývody pro montáž na DPS přes otvor. Vyznačuje se vysokou proudovou kapacitou 10 A, vysokým zpětným napětím 1000 V a odolností vůči nárazovým proudům až 80 A. Barevný pruh označuje katodu.
Hlavní vlastnosti
- Křemíková usměrňovací dioda s difúzním přechodem
- Vysoký propustný proud 10 A a zpětné napětí 1000 V
- Odolnost vůči nárazovým proudům 80 A
- Nízký úbytek napětí v propustném směru max. 950 mV
- Pouzdro P-600 (R-6), pájecí vývody
- Pracovní teplota −55 až +175 °C
Technické specifikace
| Typ | křemíková usměrňovací dioda |
|---|---|
| Propustný proud If(AV) | 10 A |
| Max. zpětné napětí Vrrm | 1000 V |
| Max. úbytek napětí VF | 950 mV |
| Nárazový proud Ifsm | 80 A |
| Zbytková proud IR | max. 100 µA |
| Pracovní teplota | −55 až +175 °C |
| Pouzdro | P-600 (R-6) |
| Polarita | barevný pruh = katoda |
| RoHS | ano |
Použití
- jednofázové a třífázové usměrňovače
- nabíječky baterií a spínané napájecí zdroje
- stejnosměrné napájecí zdroje
- valivé diody (free-wheeling) a tlumící sítě
- solární systémy a ochranné obvody
