Popis

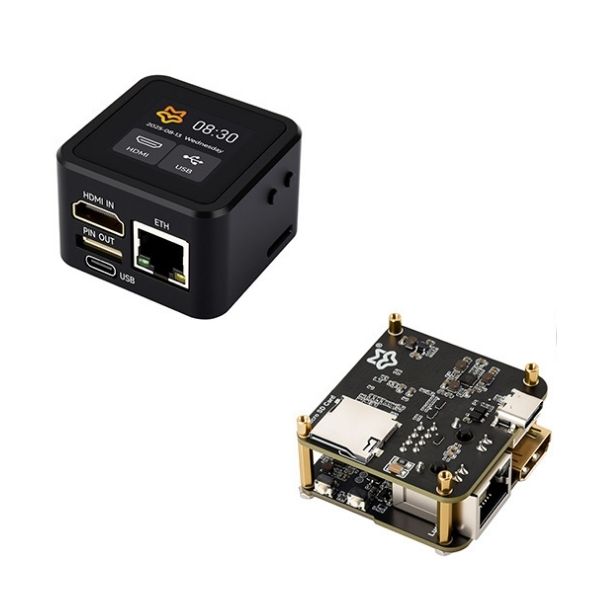

Luckfox PicoKVM je kompaktní IP KVM nástroj určený pro vzdálenou správu počítačů, serverů a vývojových zařízení přes síť. Umožňuje přenášet obraz z ovládaného zařízení a zároveň emulovat USB klávesnici, myš a USB úložiště.
Podporuje HDMI video až 1920 × 1080 px při 60 FPS a díky hardwarovému přístupu umožňuje ovládání zařízení i před spuštěním operačního systému včetně přístupu k BIOS / UEFI. Produkt je dostupný ve více variantách od základní desky až po kompletní Kit s displejem a rozšiřující deskou PicoKVM Ext.
Jaký je rozdíl mezi variantami?
| Parametr | Base Lite | Base | Full | Kit |
| SKU | 34778 | 32220 | 30583 | 33910 |
| eMMC | 0 GB | 8 GB | 8 GB | 8 GB |
| MicroSD potřebná k provozu | ano | ne | ne | ne |
| Kovové pouzdro | ne | ne | ano | ano |
| 1,54″ dotykový displej | ne | ne | ano | ano |
| PicoKVM Ext | ne | ne | ne | ano |
| Doporučené použití | nejjednodušší řešení a vlastní integrace | integrace bez potřeby microSD | hotové KVM zařízení s krytem a displejem | kompletní řešení včetně rozšířeného ovládání PC |
Varianta Base Lite s 0 GB eMMC vyžaduje pro správný provoz microSD / TF kartu, která není součástí balení. Ostatní varianty obsahují 8 GB eMMC úložiště.
Hlavní vlastnosti
- vzdálená správa počítačů, serverů a vývojových zařízení přes síť
- přístup k BIOS / UEFI i bez spuštěného operačního systému
- emulace USB klávesnice, myši a USB úložiště
- podpora vzdálené instalace operačního systému
- podpora Wake-on-LAN
- webový terminál a podpora vlastních skriptů
- TF / microSD slot pro rozšíření úložiště
- možnost rozšířeného ovládání napájení pomocí PicoKVM Ext
Technické specifikace
| Výrobce | Luckfox / Waveshare |
| Procesor | RV1106G3, ARM Cortex-A7 až 1,2 GHz |
| RAM | 256 MB DDR3 |
| Úložiště | 0 GB nebo 8 GB eMMC podle varianty + TF / microSD slot |
| Video vstup | HDMI |
| Max. rozlišení | 1920 × 1080 px @ 60 FPS |
| Video kódování | H.264 / AVC, H.265 / HEVC |
| Latence videa | přibližně 80 – 200 ms |
| Audio přenos | ano |
| Ethernet | 10/100 Mbps RJ45 |
| USB funkce | emulace klávesnice, myši a USB úložiště |
| BIOS / UEFI | ano |
| Wake-on-LAN | ano |
| Displej | 1,54″, 240 × 240 px, dotykový – pouze Full a Kit |
| Napájení | USB-C |
| Rozměry Base verze | 44 × 42 × 23,6 mm |
| Rozměry Full verze | 48,5 × 48,5 × 29 mm |
Výběr správné varianty

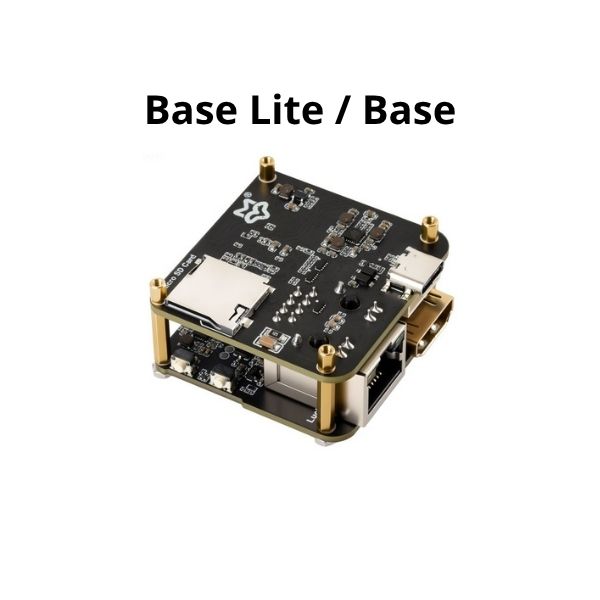

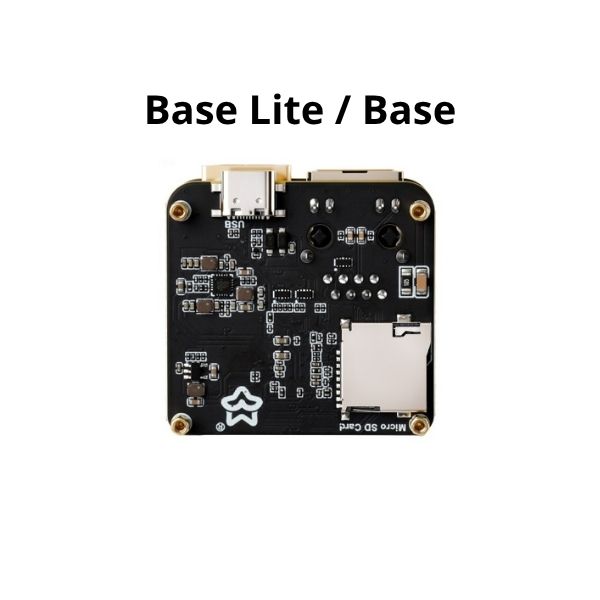

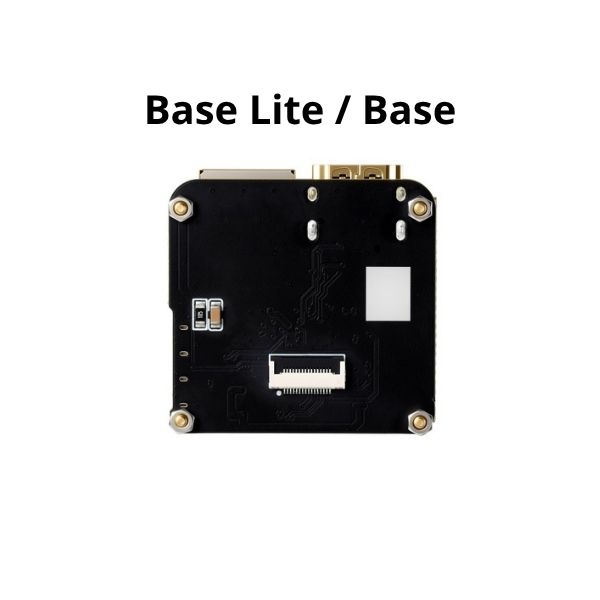

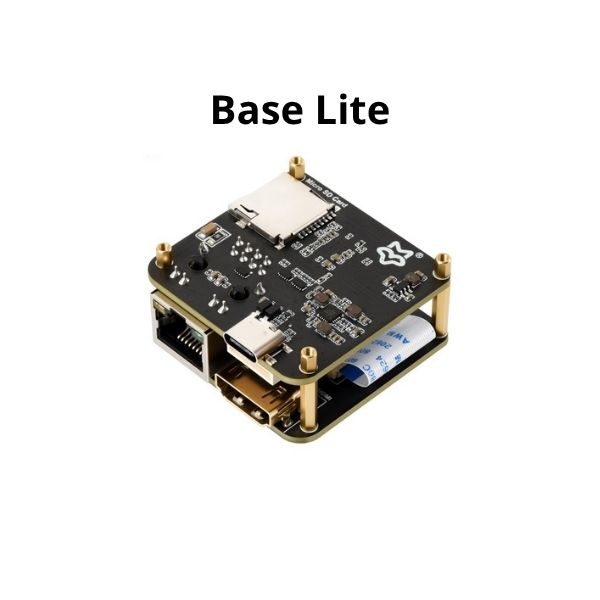

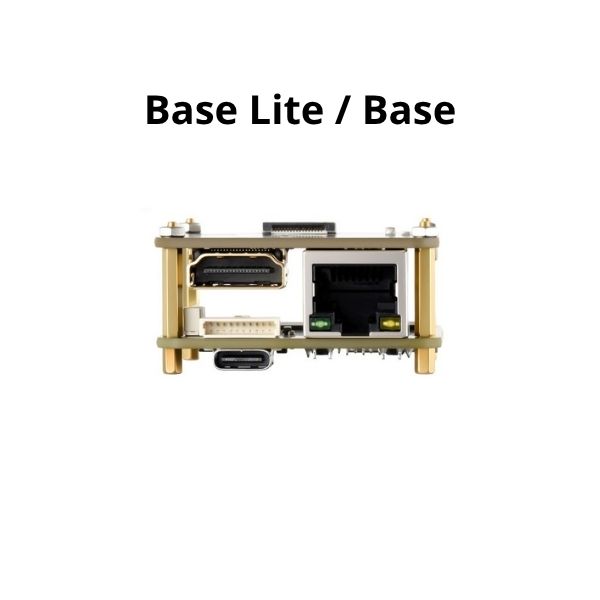

Base Lite je vhodný, pokud chcete co nejjednodušší řešení pro integraci do vlastního projektu a nevadí vám používání microSD karty. Base přidává 8 GB eMMC, takže systém může fungovat bez microSD karty.

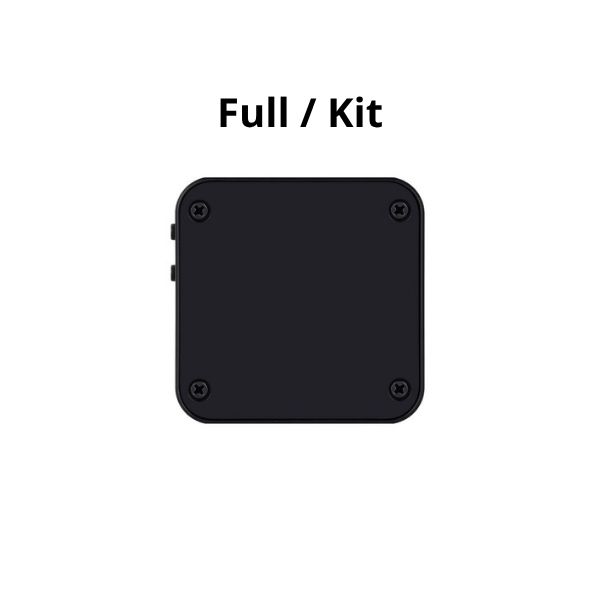

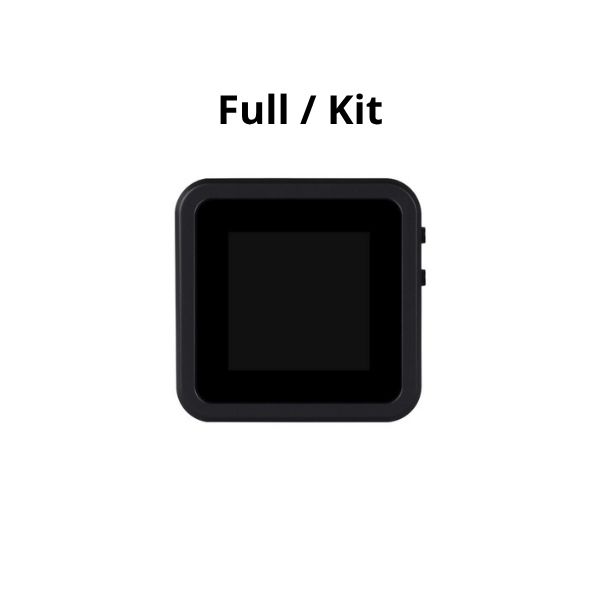

Full je hotové zařízení s kovovým pouzdrem a 1,54″ dotykovým displejem, který zobrazuje IP adresu, stav připojení a stav systému. Kit navíc obsahuje rozšiřující desku PicoKVM Ext pro fyzické vzdálené ovládání napájení počítače.
Rozhraní a ovládání

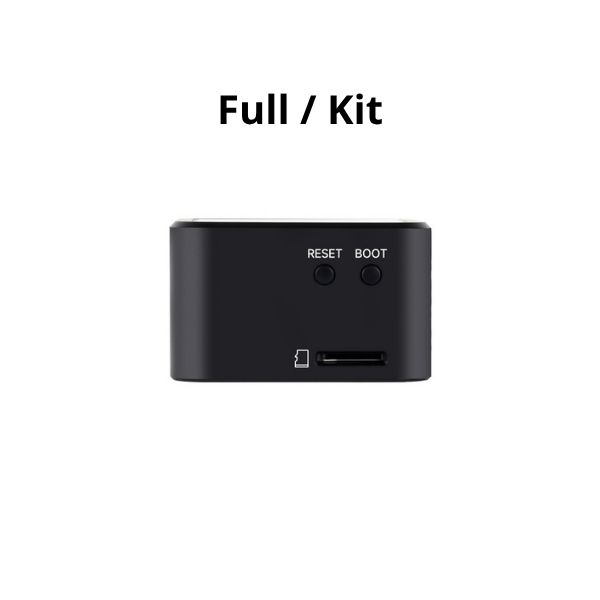

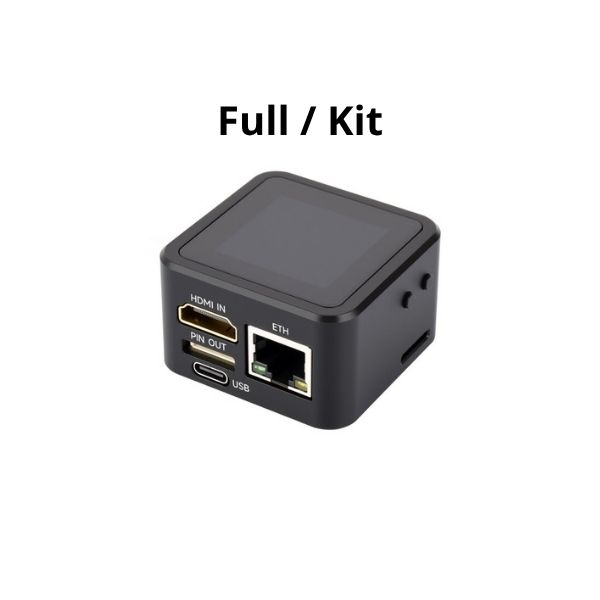

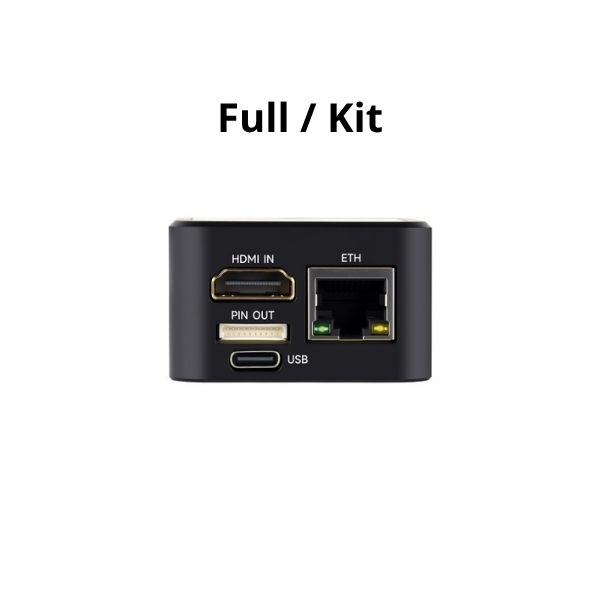

Na obrázku jsou označena hlavní rozhraní verzí Full a Kit:
| Číslo | Popis | Číslo | Popis |
| 1 | HDMI IN – vstup obrazu | 5 | 1,54″ dotykový displej |
| 2 | PIN OUT – rozšiřující konektor | 6 | tlačítko BOOT |
| 3 | USB-C – USB připojení / napájení | 7 | tlačítko RESET |
| 4 | ETH – 10/100 Mbps Ethernet | 8 | TF / microSD slot |
Pinout
Rozložení pinů rozšiřujícího konektoru je znázorněno na samostatném obrázku. K dispozici jsou 3,3 V, GND, I²C a UART rozhraní včetně debug UART.
Obsah balení podle varianty
Base Lite / Base:
- 1× Luckfox PicoKVM Base ve zvolené variantě
Full:
- 1× Luckfox PicoKVM s kovovým pouzdrem a 1,54″ dotykovým displejem
- 1× USB-C prodlužovací kabel s pomocným napájením

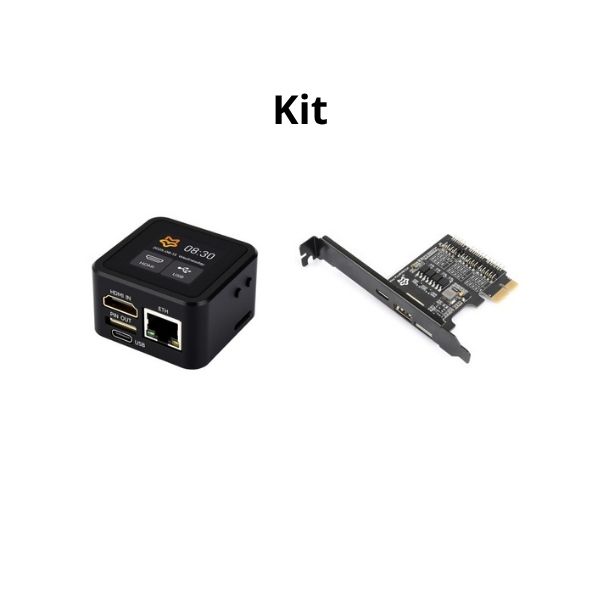

Kit:
- 1× Luckfox PicoKVM s kovovým pouzdrem a 1,54″ dotykovým displejem
- 1× USB-C prodlužovací kabel s pomocným napájením
- 1× Luckfox PicoKVM Ext s full-height kovovou záslepkou
- 1× 9pinový USB prodlužovací kabel základní desky
- 1× 9pinový prodlužovací kabel základní desky
- 1× SH1.0 10pinový kabel, přibližně 1 m
Dokumentace
Návody na nastavení, vzdálený přístup, aktualizaci systému a další informace najdete na: Luckfox PicoKVM Wiki.
