Popis

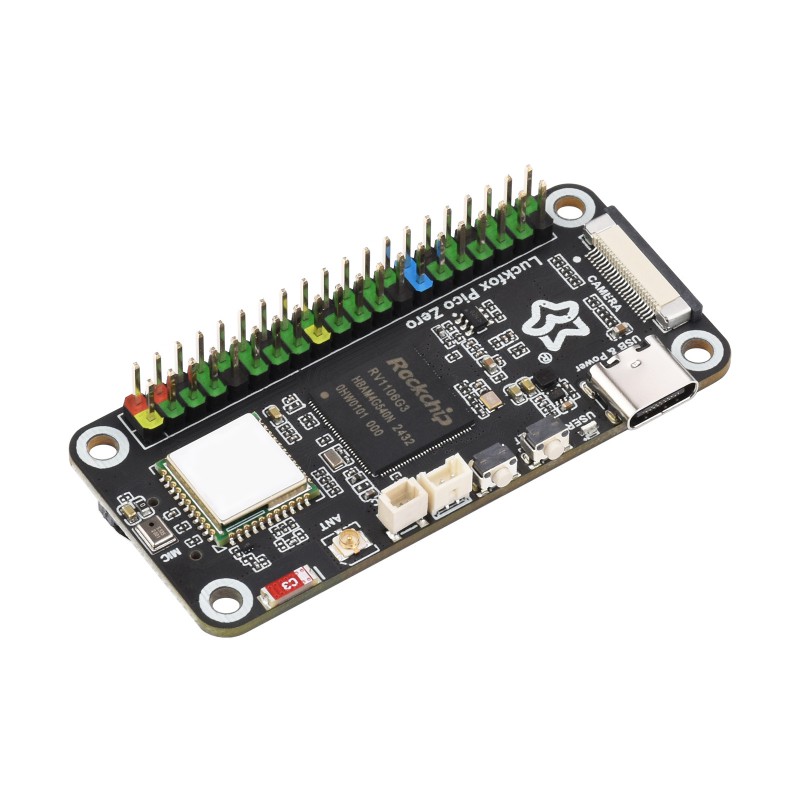

Luckfox Pico Zero je kompaktní Linux vývojová deska založená na čipu Rockchip RV1106G3. Nabízí 1 TOPS výpočetní výkon NPU, 8 GB eMMC úložiště, WiFi 6, Bluetooth 5.2 a více rozhraní pro embedded, kamerové a AI projekty.
Deska je vhodná pro vývoj menších Linux zařízení, zpracování obrazu, kamerové aplikace, IoT řešení, audio projekty a prototypování zařízení s MIPI CSI kamerou.
Hlavní vlastnosti
- kompaktní Linux vývojová deska pro embedded a AI projekty
- vhodná pro kamerové aplikace, zpracování obrazu a IoT zařízení
- integrované WiFi 6 a Bluetooth 5.2 LE připojení
- onboard 8 GB eMMC úložiště
- MIPI CSI rozhraní pro připojení kamery
- GPIO header kompatibilní s některými Raspberry Pi HAT moduly
- integrovaný mikrofon a konektor pro externí reproduktor
- USB-C konektor pro napájení a nahrávání programu
- možnost přepnutí mezi integrovanou a externí anténou
Technické specifikace
| Hlavní čip | Rockchip RV1106G3 |
| Procesor | ARM Cortex-A7, 32-bit, s NEON a FPU |
| NPU | 1 TOPS, podpora int4 / int8 / int16 kvantizace |
| ISP | ISP3.2, podpora vstupu kamery až 8 Mpx |
| DRAM | 256 MB DDR3L |
| Úložiště | 8 GB eMMC, TF slot pro rozšíření úložiště |
| Bezdrátová komunikace | 2,4 GHz WiFi 6, Bluetooth 5.2 LE |
| Kamera | MIPI CSI 4-lane rozhraní |
| Audio | integrovaný mikrofon, konektor pro 8 Ω / 1 W reproduktor |
| USB | USB-C pro napájení a nahrávání programu |
| Rozhraní | GPIO, UART, SPI, I2C, USB |
| Anténa | integrovaná anténa + konektor pro externí anténu |
| GPIO header | 40-pin, kompatibilní s některými Raspberry Pi HAT moduly |

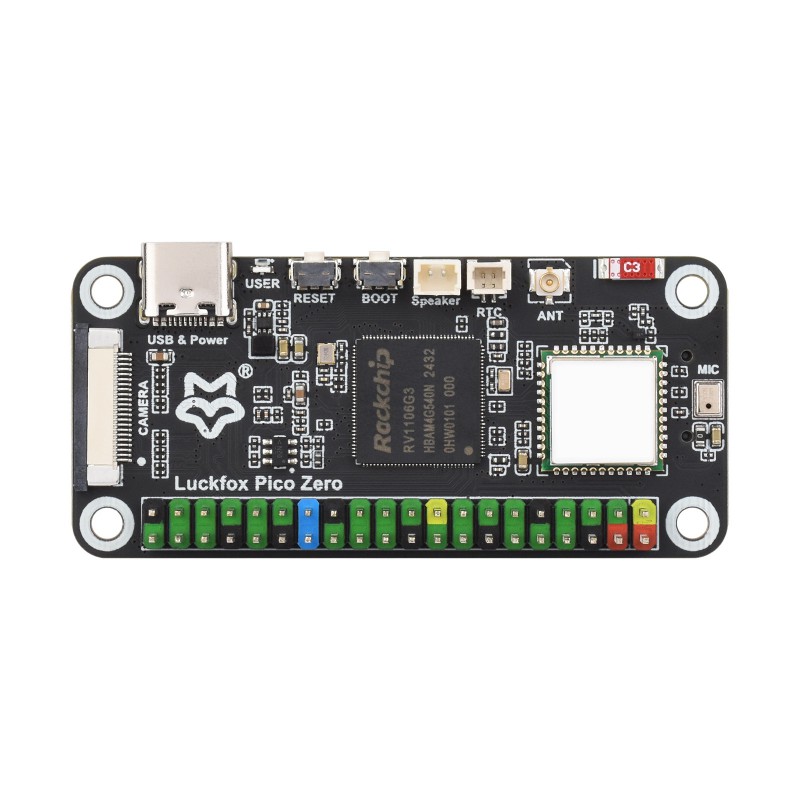

Rozložení desky
| Číslo | Popis | Číslo | Popis |
| 1 | RV1106G3, vision processor SoC s ARM Cortex-A7 jádrem | 9 | integrovaná anténa |
| 2 | USB-C konektor pro napájení a nahrávání programu | 10 | WiFi / Bluetooth modul, 2,4 GHz WiFi 6 a Bluetooth 5.2 LE |
| 3 | USER LED indikátor stavu systému | 11 | integrovaný mikrofon |
| 4 | tlačítko RESET | 12 | 40-pin GPIO header, kompatibilní s některými Raspberry Pi HAT moduly |
| 5 | tlačítko BOOT pro vstup do download režimu | 13 | MIPI CSI 4-lane kamerové rozhraní |
| 6 | konektor pro externí reproduktor, MX1.25 2-pin, podpora 8 Ω / 1 W reproduktoru | 14 | TF slot, slouží pouze pro rozšíření úložiště |
| 7 | RTC bateriový konektor | 15 | 8 GB eMMC úložiště |
| 8 | konektor pro externí anténu |
Přiřazení GPIO pinů
Header obsahuje napájecí piny, GND, GPIO piny a vybraná rozhraní jako I2C, SPI, UART a PWM.
Barevné označení na obrázku pomáhá rozlišit typ signálu: napájení, I2C, SPI, GPIO a UART. Při připojování externích modulů nebo Raspberry Pi HAT příslušenství doporučujeme postupovat podle dokumentace výrobce.
Kamera a obrazové zpracování
Deska má MIPI CSI 4-lane rozhraní, které je složeno ze dvou 2-lane MIPI CSI rozhraní. Výrobce uvádí podporu vstupu kamery až do 3840 × 2160 px při 15 FPS. Integrovaný ISP podporuje více funkcí pro zpracování obrazu, jako HDR, WDR a redukci šumu.
Audio rozhraní
Luckfox Pico Zero má integrovaný mikrofon a konektor pro externí reproduktor. Díky tomu je vhodný i pro jednoduché audio aplikace, hlasové projekty nebo zařízení, která kombinují kameru a zvuk.
Anténa
Deska má integrovanou anténu i konektor pro externí anténu. Podle potřeby je možné přepínat mezi onboard anténou a externí anténou, což umožňuje přizpůsobit desku různým montážním a komunikačním podmínkám.
Obsah balení
- 1× Luckfox Pico Zero
Dokumentace
Dokumentaci, zapojení, systémové obrazy a vývojové návody naleznete na: Luckfox Pico Zero Wiki.
