Popis

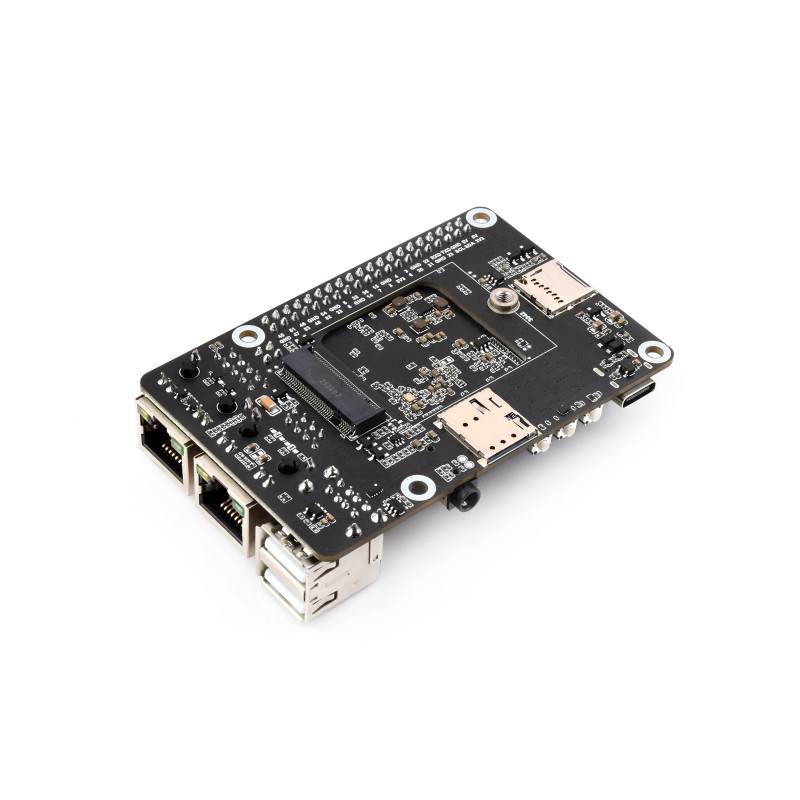

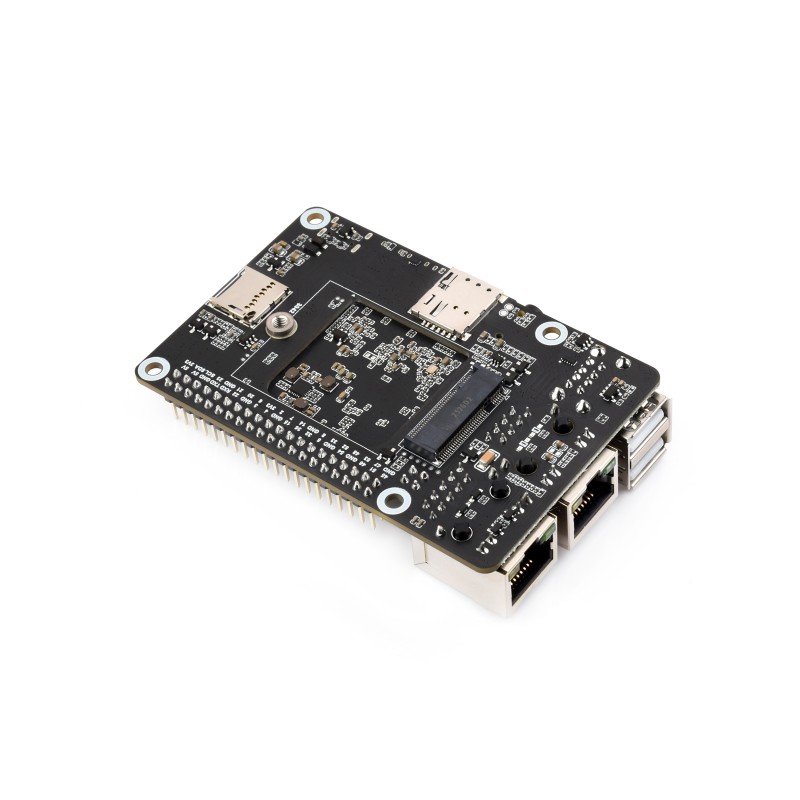

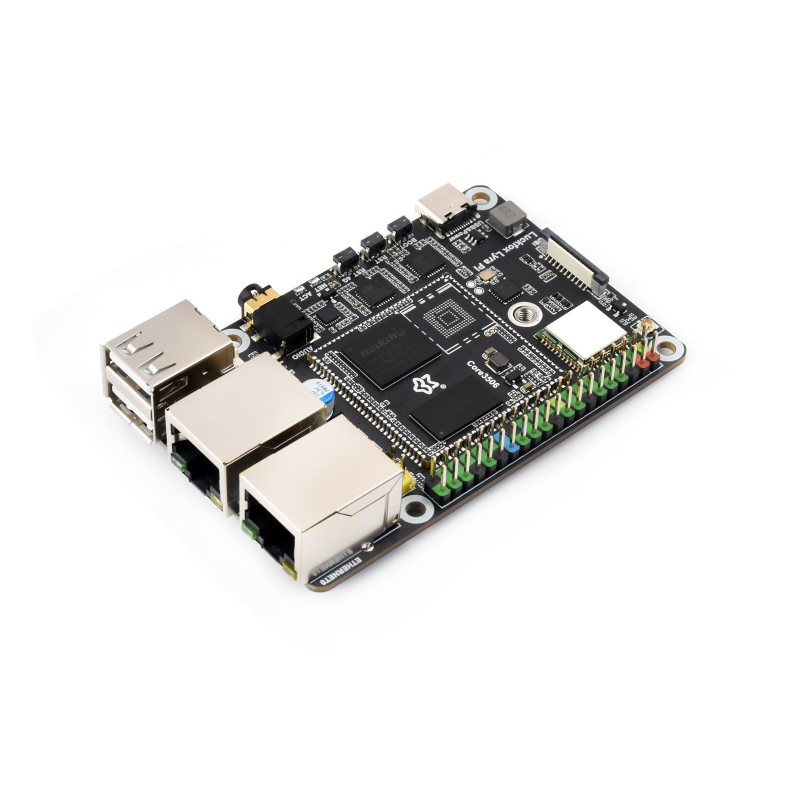

Luckfox Lyra Pi B W je kompaktní Linux vývojová deska založená na platformě Rockchip RK3506B. Kombinuje tříjádrový ARM Cortex-A7 procesor s jádrem Cortex-M0, 512 MB DDR3L paměti a bezdrátové připojení WiFi 6 a Bluetooth 5.2 / BLE.
Verze B W používá jako systémové úložiště TF / microSD kartu a nemá integrované eMMC. Deska nabízí dva Ethernet porty, USB, MIPI DSI, 40pinový GPIO a M.2 slot pro volitelný 4G modul, díky čemuž je vhodná pro Linux, IoT, průmyslové a síťové aplikace.
Pokud preferujete variant s integrovaným 8 GB eMMC úložištěm, v nabídce máme také Luckfox Lyra Pi A W. Verze A W má stejné WiFi a Bluetooth připojení, ale systém používá 8 GB eMMC namísto TF / microSD karty.
Hlavní vlastnosti
- Linux vývojová deska s vícejádrovou ARM architekturou
- integrované WiFi 6 a Bluetooth 5.2 / BLE
- TF / microSD slot pro systém a uživatelská data
- 2× 10/100 Mbps Ethernet
- M.2 slot pro volitelný SIM7600G-H-M.2 4G modul
- MIPI DSI rozhraní pro displeje
- 40pinový GPIO header kompatibilní s některými Raspberry Pi HAT moduly
- 3,5mm audio konektor pro sluchátka / mikrofon
- možnost napájení přes volitelný PoE modul
Technické specifikace
| Procesor | 3× ARM Cortex-A7 až 1,2 GHz + ARM Cortex-M0 |
| RAM | 512 MB DDR3L |
| Úložiště | TF / microSD karta, není součástí balení |
| eMMC | ne |
| WiFi | 2,4 GHz WiFi 6 |
| Bluetooth | Bluetooth 5.2 / BLE |
| Ethernet | 2× 10/100 Mbps RJ45 |
| USB | 1× USB 2.0 OTG + 3× USB 2.0 HOST přes HUB |
| Displej | MIPI DSI 2-lane |
| GPIO | 23× Rockchip Matrix IO + 5× GPIO, 40pinový header |
| Rozhraní | GPIO, PWM, UART, I2C, SPI, I2S, USB, Ethernet |
| Audio | 3,5mm konektor pro sluchátka / mikrofon |
| 4G rozšíření | M.2 slot pro SIM7600G-H-M.2 |
| SIM | slot pro SIM kartu |
| PoE | konektor pro volitelný PoE modul |

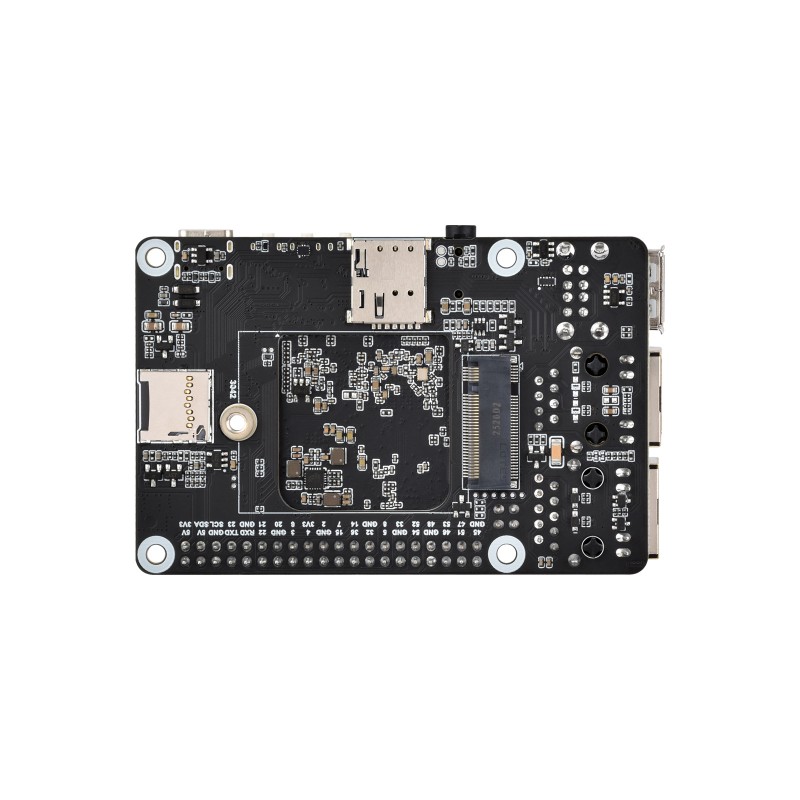

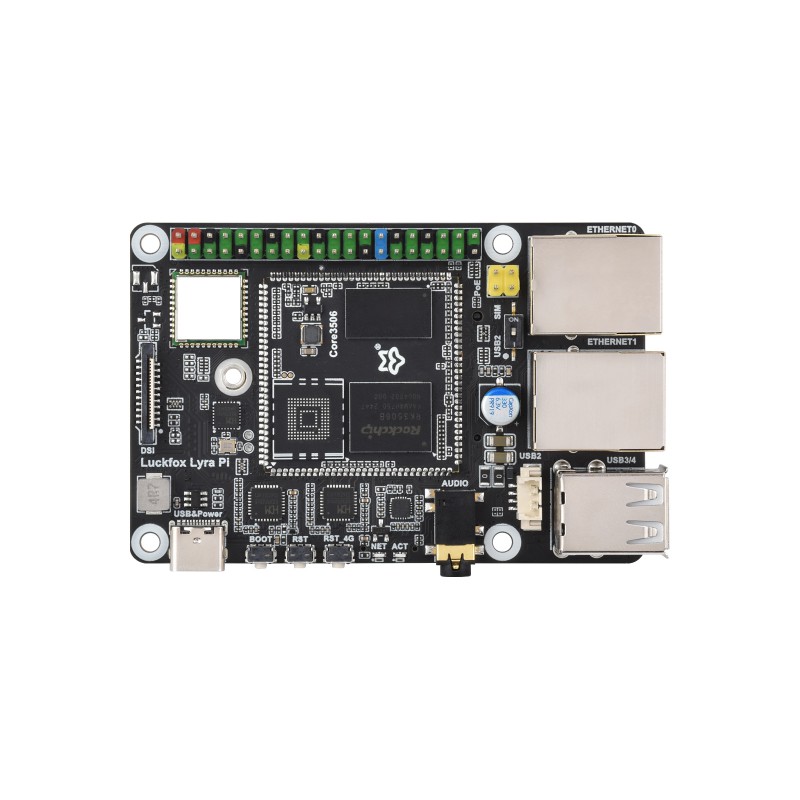

Rozložení desky
Na obrázku jsou označeny hlavní části desky Luckfox Lyra Pi B W:
| Číslo | Popis | Číslo | Popis |
| 1 | Core3506 – hlavní výpočetní modul | 11 | RJ45 100 Mbps Ethernet |
| 2 | USB-C OTG – napájení a programování | 12 | RJ45 100 Mbps Ethernet s podporou PoE |
| 3 | BOOT tlačítko | 13 | konektor pro volitelný PoE modul |
| 4 | RESET tlačítko | 14 | 40pinový GPIO header |
| 5 | 4G-RESET – reset 4G modulu | 15 | WiFi 6 / Bluetooth 5.2 modul |
| 6 | 4G NET LED | 16 | konektor pro WiFi / Bluetooth anténu |
| 7 | USER LED – indikace stavu systému | 17 | MIPI DSI konektor |
| 8 | 3,5mm audio konektor | 18 | M.2 slot pro volitelný 4G modul |
| 9 | MX1.25 4pinové rozhraní pro USB HOST / napájení LCD | 19 | TF / microSD slot |
| 10 | 2× USB-A HOST | 20 | slot pro SIM kartu |
Pinout
Rozložení 40pinového GPIO headeru včetně napájení, GND, GPIO, UART a dalších signálů je znázorněno na samostatném obrázku v galerii. Deska využívá Rockchip Matrix IO, který umožňuje flexibilní přiřazení funkcí jako UART, I2C, SPI nebo PWM.
Obsah balení
- 1× Luckfox Lyra Pi B W
- 1× IPX 2,4 GHz 2 dBi anténa
- 1× montážní šroubek pro 4G modul
Upozornění
TF / microSD karta není součástí balení a je potřebná jako úložiště systému u verze B W.
4G modul SIM7600G-H-M.2 ani PoE modul nejsou součástí balení. M.2 slot a PoE konektor slouží k volitelnému rozšíření desky.
Dokumentace
Návody na instalaci systému, zapojení periferií, WiFi a Bluetooth, 4G komunikaci a další dokumentaci najdete na Luckfox Lyra Pi Wiki.
