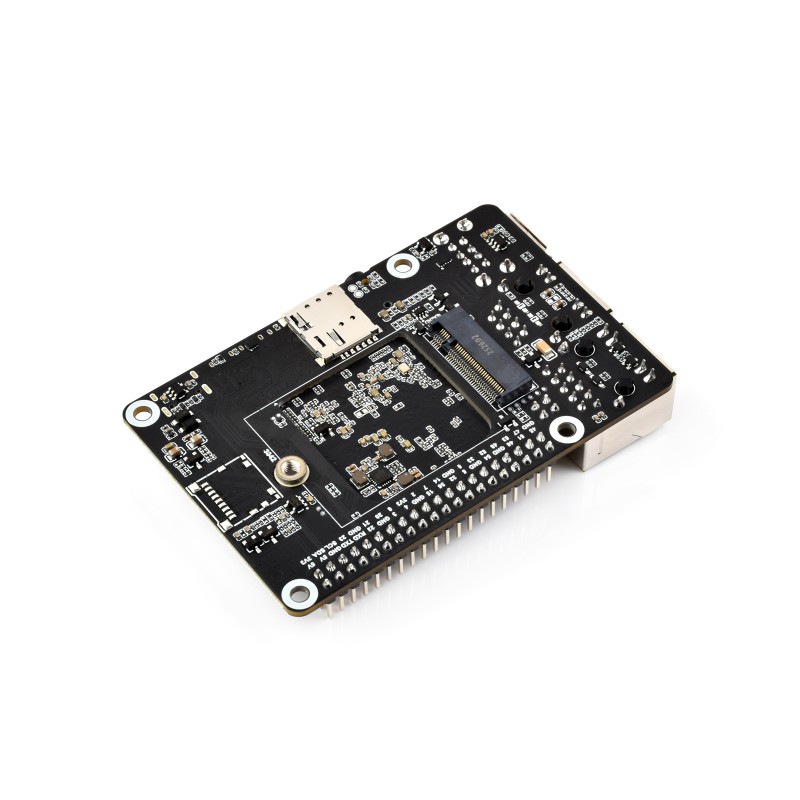

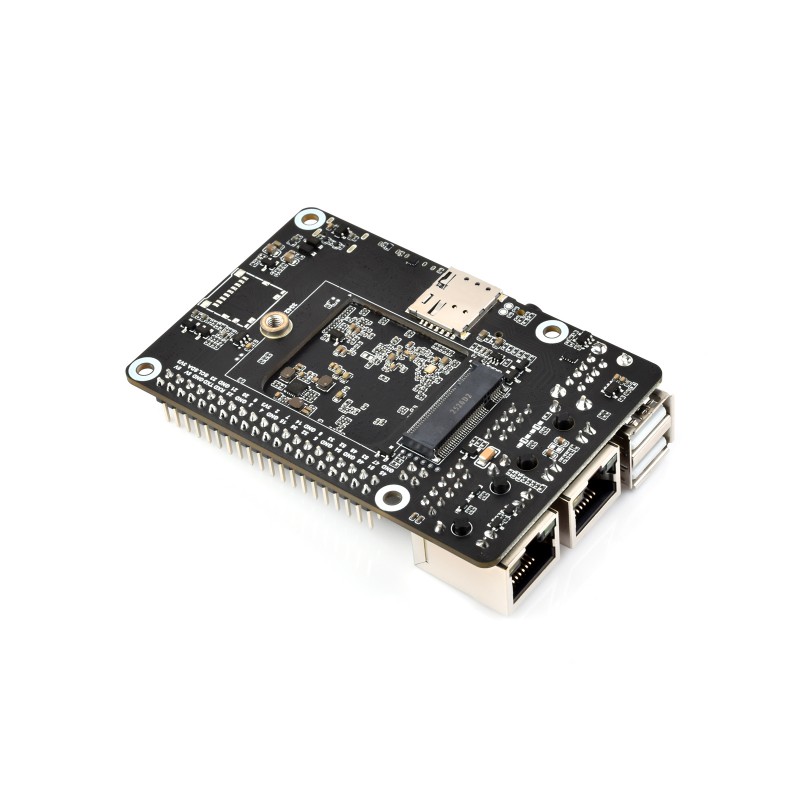

Popis
Luckfox Lyra Pi A W je kompaktní Linux vývojová deska založená na platformě Rockchip RK3506B. Kombinuje tříjádrový ARM Cortex-A7 procesor s jádrem Cortex-M0, 512 MB DDR3L paměti a 8 GB eMMC úložištěm.
Verze A W navíc obsahuje integrované 2,4 GHz WiFi 6 a Bluetooth 5.2 / BLE. Deska nabízí Ethernet, USB, MIPI DSI, GPIO a M.2 slot pro volitelný 4G modul, díky čemuž je vhodná pro Linux, IoT, průmyslové a síťové aplikace.
Hlavní vlastnosti
- Linux vývojová deska s vícejádrovou architekturou ARM
- integrované WiFi 6 a Bluetooth 5.2 / BLE
- 2× 10/100 Mbps Ethernet
- M.2 slot pro volitelný SIM7600G-H-M.2 4G modul
- MIPI DSI rozhraní pro displeje
- 40pinový GPIO header kompatibilní s některými Raspberry Pi HAT moduly
- 3,5mm audio konektor pro sluchátka / mikrofon
- možnost napájení přes volitelný PoE modul
Technické specifikace
| Procesor | 3× ARM Cortex-A7 až 1,2 GHz + ARM Cortex-M0 |
| RAM | 512 MB DDR3L |
| Úložiště | 8 GB eMMC |
| WiFi | 2,4 GHz WiFi 6 |
| Bluetooth | Bluetooth 5.2 / BLE |
| Ethernet | 2× 10/100 Mbps RJ45 |
| USB | USB-C OTG + USB HOST přes USB HUB |
| Displej | MIPI DSI 2-lane, až 1280 × 1280 @ 60 Hz |
| GPIO | 40pinový header, Rockchip Matrix IO |
| Rozhraní | GPIO, PWM, UART, I2C, SPI, I2S, USB, Ethernet |
| Audio | 3,5mm vstup / výstup pro sluchátka a mikrofon |
| 4G rozšíření | M.2 slot pro SIM7600G-H-M.2 |
| PoE | připravený konektor pro volitelný PoE modul |

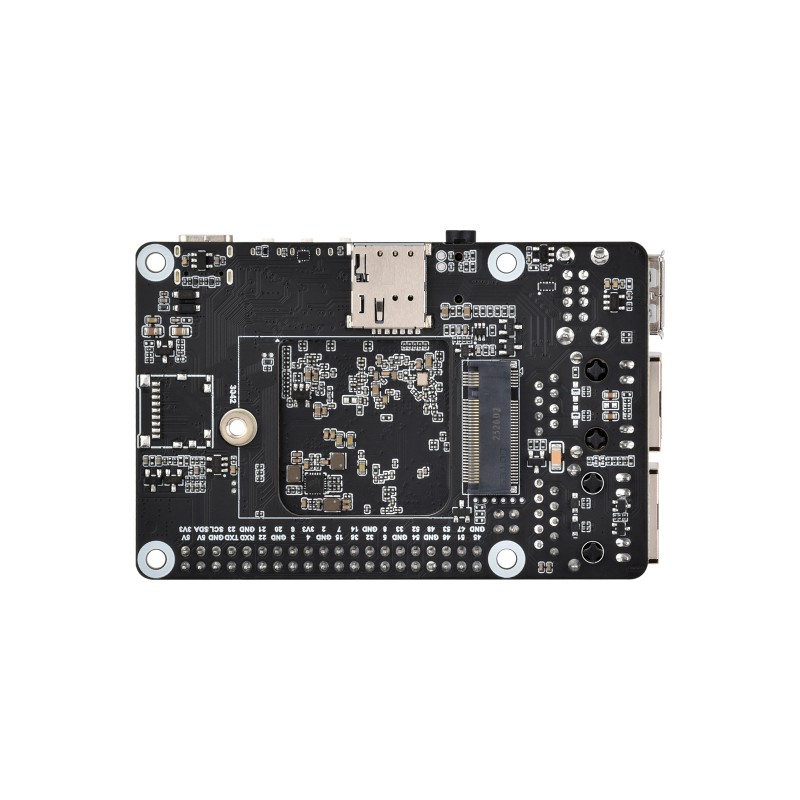

Rozložení desky

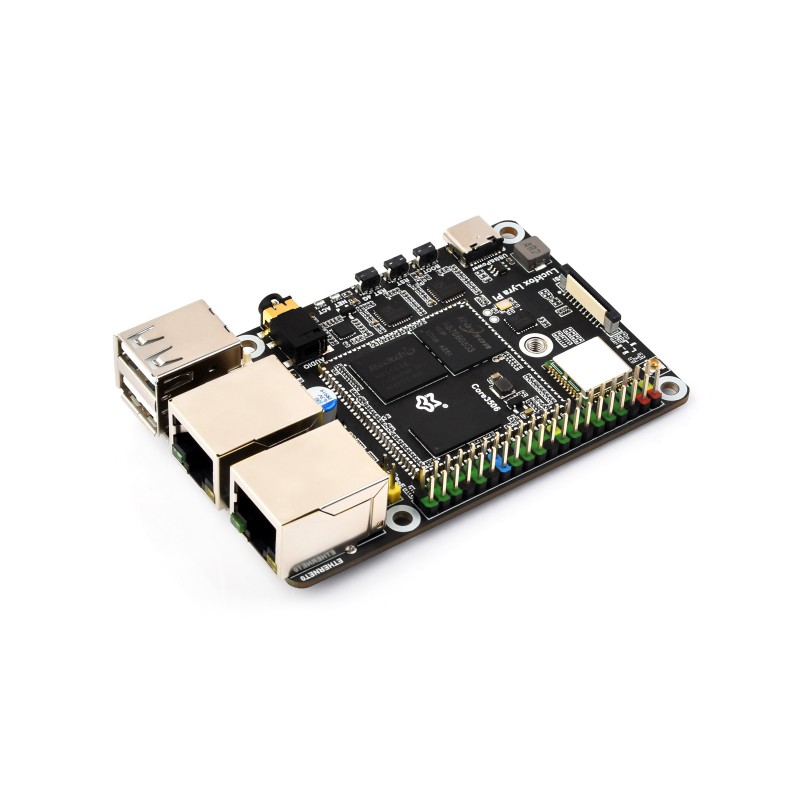

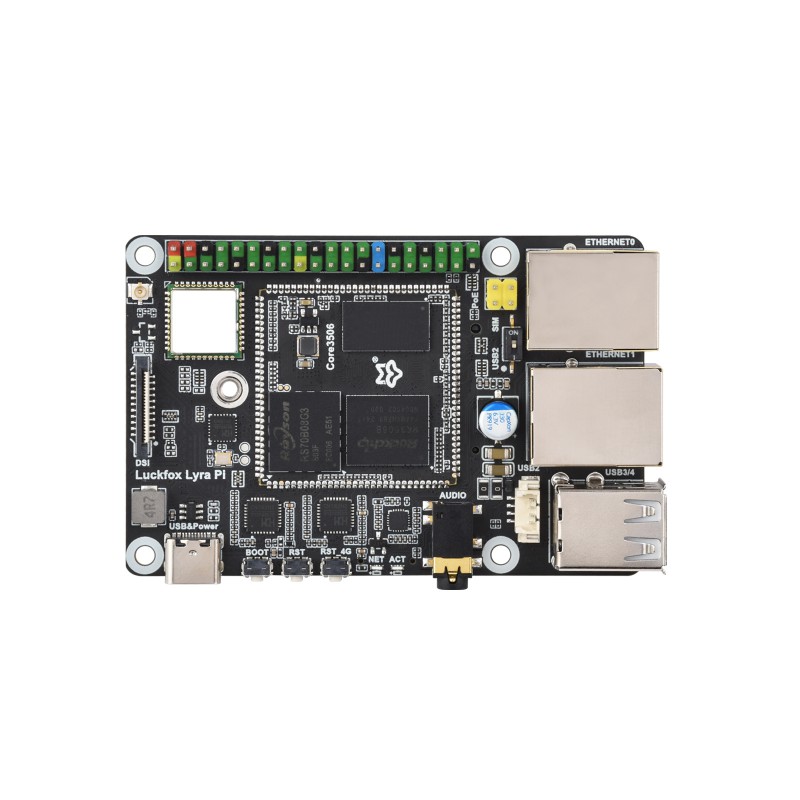

Na obrázku jsou označeny hlavní části desky Luckfox Lyra Pi A W:
| Číslo | Popis | Číslo | Popis |
| 1 | Core3506 – hlavní výpočetní modul | 11 | RJ45 Ethernet port 1 |
| 2 | USB-C konektor | 12 | RJ45 Ethernet port 2 |
| 3 | BOOT tlačítko – vstup do download režimu | 13 | konektor pro volitelný PoE modul |
| 4 | RESET tlačítko – restart systému | 14 | 40pinový GPIO header |
| 5 | 4G-RESET – reset volitelného 4G modulu | 15 | WiFi 6 / Bluetooth 5.2 modul |
| 6 | NET – indikátor stavu 4G modulu | 16 | konektor pro WiFi / Bluetooth anténu |
| 7 | ACT – indikátor aktivity 4G modulu | 17 | MIPI DSI konektor pro displej |
| 8 | 3,5mm audio konektor pro sluchátka / mikrofon | 18 | M.2 slot pro volitelný 4G modul |
| 9 | rozšířené USB 2.0 HOST rozhraní | 19 | slot pro SIM kartu |
| 10 | USB-A HOST porty | 20 | TF / microSD slot |
Pinout
Rozložení 40pinového GPIO headeru včetně napájení, GND, GPIO, UART a dalších signálů je znázorněno na samostatném obrázku. Header je kompatibilní s některými Raspberry Pi HAT moduly.
Obsah balení
- 1× Luckfox Lyra Pi A W
- 1× IPX 2,4 GHz 2 dBi anténa
- 1× montážní šroubek pro 4G modul
Upozornění
4G modul SIM7600G-H-M.2 ani PoE modul nejsou součástí balení. M.2 slot a PoE konektor slouží k volitelnému rozšíření desky.
Dokumentace
Návody na instalaci systému, zapojení periferií, SDK a další dokumentaci naleznete na: Luckfox Lyra Pi Wiki.
