Popis
4G LTE modul A7670E je komunikační modul určený pro vývojové desky Arduino a Raspberry Pi. Podporuje bezdrátové režimy LTE-TDD, LTE-FDD, GSM, GPRS a EDGE s rychlostí až 10 Mbps downlink a 5 Mbps uplink. Modul je vybaven slotem na SIM kartu, micro USB konektorem pro napájení a AT příkazy a audio konektorem pro nahrávání zvuku, telefonování nebo výstup TTS.
Modul se dodává ve dvou variantách:
- A7670E-LASE – bez služeb GPS/GNSS
- A7670E-FASE – s přijímačem GPS/GNSS

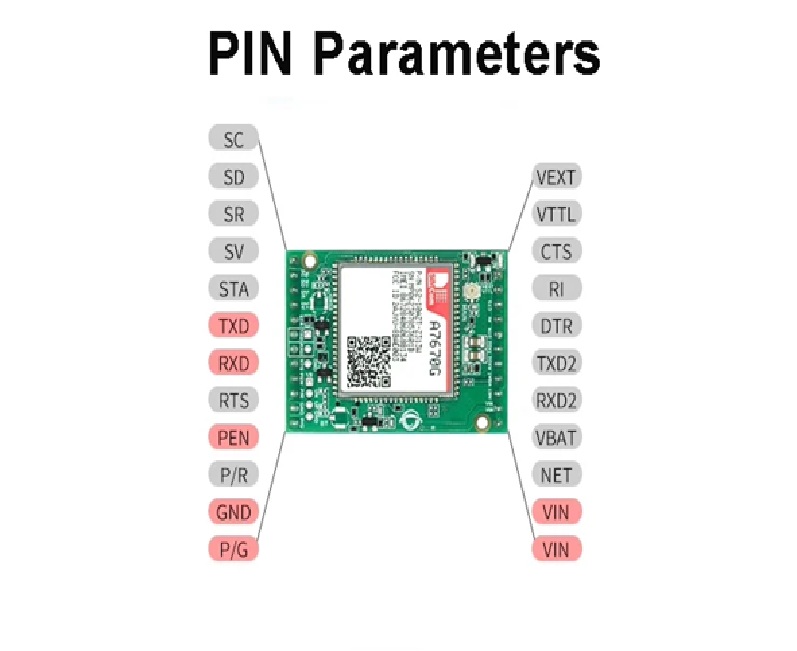

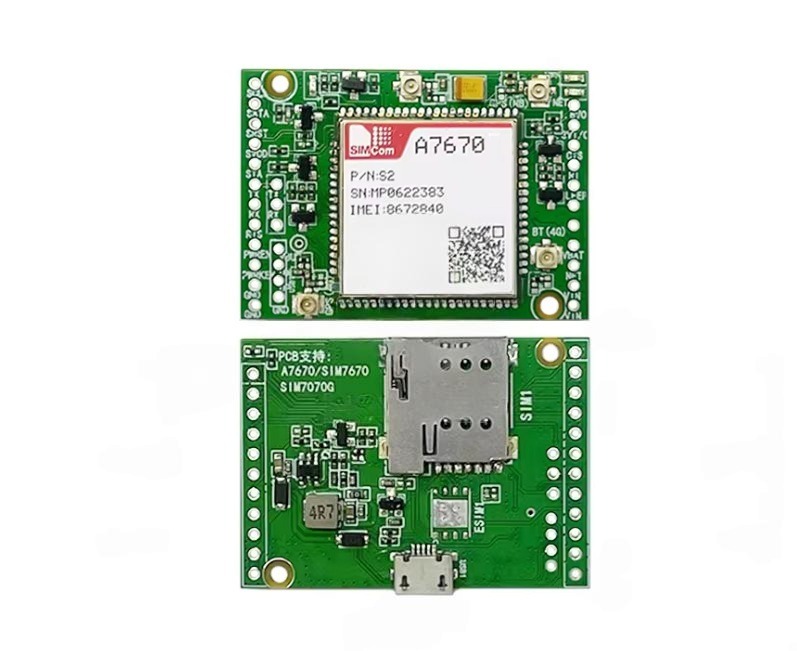

K modulu je přibalena 4G anténa a u varianty -FASE také GPS anténa. Na desce se nachází micro USB konektor, který slouží k napájení a zároveň umožňuje zadávání AT příkazů.
Klíčové vlastnosti
- Pracovní napětí: 5 V – 10 V (doporučeno 5 V, minimálně 2 A)
- Kompatibilita s TTL logikou 3,3 V (například Raspberry Pi)
- Podpora protokolů TCP/IP, HTTP(s), MQTT(s), FTP(s) a SSL
- Podpora dial-up, telefonních hovorů a SMS
- Určování polohy základnové stanice LBS přes mobilní síť
- Funkce TTS (Text To Speech) pro převod textu v čínštině nebo angličtině na řeč
- Slot na SIM kartu s podporou 1,8 V / 3 V SIM
- Zelená indikační dioda: rychlé blikání – neregistrovaná, pomalé blikání – registrace úspěšná, svítí – hledá síť
- Rozměry: 32 × 43 mm
Specifikace
| LTE Cat-1 | LTE-FDD: B1, B3, B5, B7, B8, B20 |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz |
| SMS a audio | |
|---|---|
| SMS | Podporované typy: MT, MO, CB, Text, PDU |
| Úložiště: USIM karta (CB není možné uložit na SIM kartu) | |
Pro více informací jsou k dispozici dokumenty datasheet a AT set příkazů. Pro používání micro USB konektoru k zadávání AT příkazů je potřeba ovladač stáhnout a nainstalovat driver. Ke konfiguraci lze použít nástroj aplikaci. Další informace jsou uvedeny v dokumentaci.
Upozornění:
Při testování modulu je potřeba zajistit napájení s proudovou zatížitelností minimálně 2 A. Napájení přes nepájivé pole není spolehlivé, protože kontakty nedokážou přenést požadovaný proud. Vodiče je potřeba připojit přímo. Při napájení z externího zdroje je nezbytné propojit GND modulu se společnou zemí řídicí desky, jinak sériová komunikace nefunguje. Klasický USB-A port počítače nemusí poskytnout dostatečný proud, proto je vhodnější použít USB-C port nebo externí adaptér s proudem alespoň 2 A.
