Popis

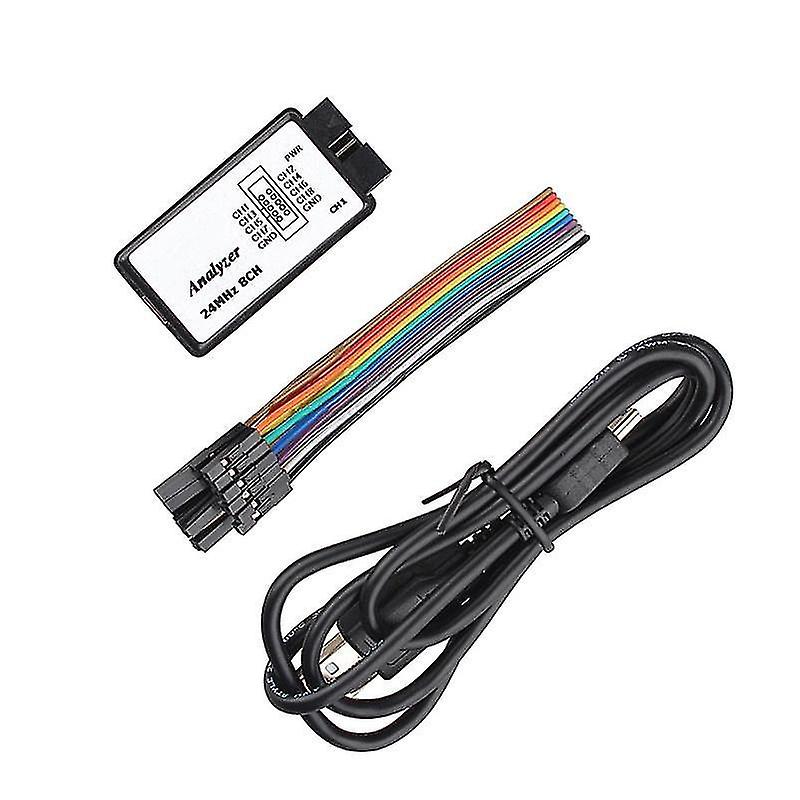

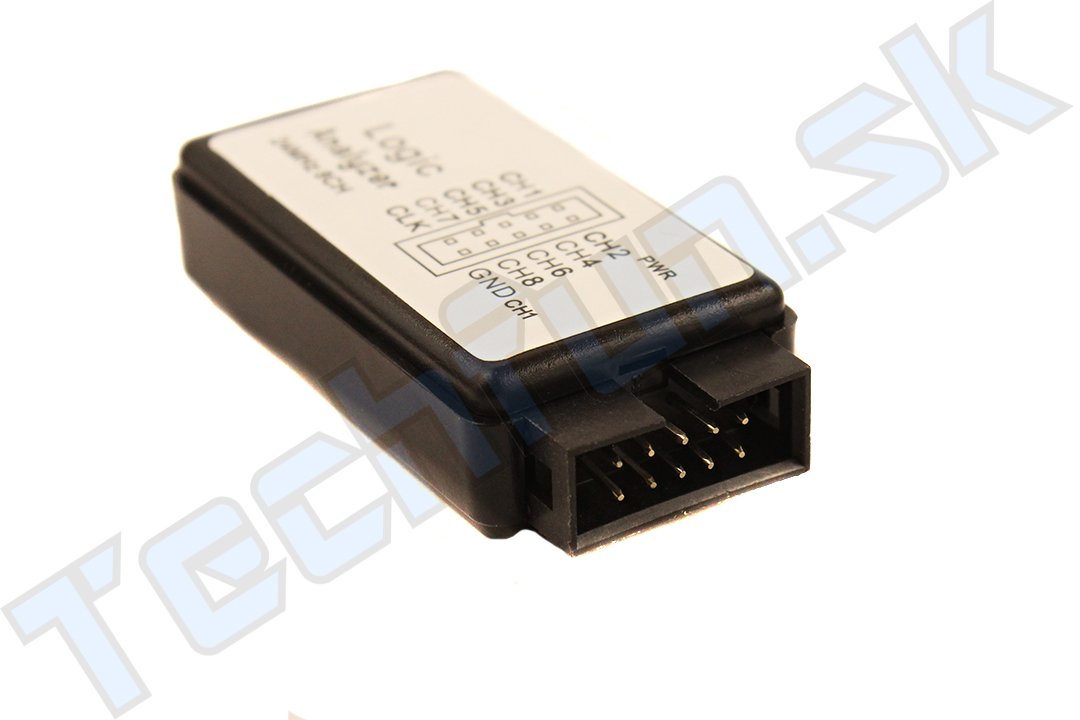

Analyzer se vzorkovací frekvencí 24 MHz dokáže najednou snímat data z až osmi různých kanálů. Má podporu pro velké množství sběrnic a datových busů, díky čemuž dokáže odhalit chyby při odesílání/čtení údajů. Modul je kompatibilní s 5V, 3.3V, 2.5V, 2.0V logikou, podporuje také některé systémy s 1.8V logikou, není to však doporučena napěťová úroveň.
Pro další informace doporučujeme prostudovat stránku originálního výrobce, list, dokumentaci nebo link pro stažení softwaru. Jedná se o klon zařízení od společnosti Salae, který však funguje s originálním PC softwarem. Před použitím však může být nutné updatnout driver, doporučujeme prostudovat návod před použitím. Případně web:
https://chinese-electronics-products-tested.blogspot.com/p/24m-8ch-logical-analyser-tested.html
https://sigrok.org/wiki/Noname_Saleae_Logic_clone
Pro fungování s oficiálním SALAE softwarem může být nutné přeinstalovat firmware v EEPROM paměti. Existují však jiné programy, které s modulem umí spolupracovat, my doporučujeme:
sigrok PulseView Software: http://sigrok.org/wiki/Downloads
Specifikace:
Počet kanálů: 8
Vzorkovací frekvence: 24 MHz
Vstupní napětí LOW: -0.5V – 0.8V
Vstupní napětí HIGH: 2V – 5.25V
Vstupní impedance: 1Mohm || 10pF (přibližně)
Podporované protokoly: I2C, SPI 1-Wire, CAN, DMX-512, HDLC, I2S, JTAG, Midi, Modbus, MSBUS a další…
Nastavitelná frekvence: 24MHz, 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50kHz, 25kHz
/logic analyser analyzer salea error finder
/Logikai analizátor 8 csatornás 24 MHz Az eszköz használható modulek tesztelésében és digitális jelek ellenőrzésében
Rado –
Aktuálna verzia s čínskymi znakmi nám nechcela spolupracovať so žiadnou WIN verziou SALEAE SW. Vypájkovali sme AT24C02N EEPROM a nahradili sme obsah pamate “C0 25 09 81 38 01 00 00 00 00 00 00 00 00 00 00” zvysok “FF”. Po tejto úprave sa zariadenie connectlo v SW. Zjavne existujú dve verzie FW pre EEPROM: “USBeeAXPro.iic” a potom “Saleae Logic.iic”. Tá prvá tam bola napálená ale prepálili sme to na druhú verziu, s ktorou to už funguje.
David –
Zdravím Rado, mohli by ste byť konkrétnejší, čo presne treba urobiť a ako? vďaka
Ing. František Kopinec –
Dobrý deň. Rado, aj ja by som poprosil o presnejší návod na zmenu softwéru v pamäti EEPROM. Mám programátor Elnec AVR a 51, tam sa dajú napaľovať aj EEPROM. Vďaka za odpoveď. Čo sa týka predajcov – fy TECHFUN, mala by sa viac starať o to čo si počne zákazník s výrobkom, ktorý mu predali. Odkaz, že “Malo by to fungovať s originálnym softvérom… ” , je podľa mňa dosť alibistický.
Polmo –
Neviem aka je to verzia s cinskymi znakmi, ale ja mam taku ako na obrazku a mne to funguje na prve zapojenie. Verziu programu mam momentalne najnovsiu Saleae Logic2 v2.4.5…. ponuka mi to aj upgrade analyzeru ale to radsej davat nebudem.
Polmo –
Ak by mal niekto problém s detekciou zariadenia vo WIN ako takom (spravca zariadeni), neni na škodu použiť kvalitnejší USB kábel, ten čo je pribalený je dosť bieda a sem tam to s ním hapruje. Mimochodom ovládač analyzeru (skusane na Win10 64b) obsahuje inštalačka programu Saleae Logic2.
