Popis
LED matice 8×8 obsahuje 64 červených LED diod uspořádaných do 8 řádků a 8 sloupců. Je vhodná na zobrazování číslic, písmenl, symbolů, jednoduché grafiky a animací v projektech s Arduino, ESP32 a dalšími mikrokontroléry.
Matice má 16 vývodů – 8 pro řádky a 8 pro sloupce. Jednotlivé LED se ovládají multiplexováním. Při zapojení je potřeba použít vhodné předřadné rezistory na omezení proudu LED.
Produkt je dostupný v variantách 1088AS a 2088BS. Oba varianty mají rozlišení 8×8 a stejné rozdělení pinů mezi řádky a sloupce, liší se však velikostí LED bodů, rozměry a polaritou vnitřního zapojení.
Rozdíly mezi varianty
| Parametr | 1088AS | 2088BS |
|---|---|---|
| Rozlišení | 8 × 8 | 8 × 8 |
| Počet LED | 64 | 64 |
| Barva LED | červená | červená |
| Průměr světelného bodu | 3 mm | 5 mm |
| Rozměry | 32 × 32 × 8 mm | 60,2 × 60,2 mm |
| Polarita | řádky – katoda / sloupce – anoda | řádky – anoda / sloupce – katoda |
| Počet vývodů | 16 | 16 |
Varianta 1088AS

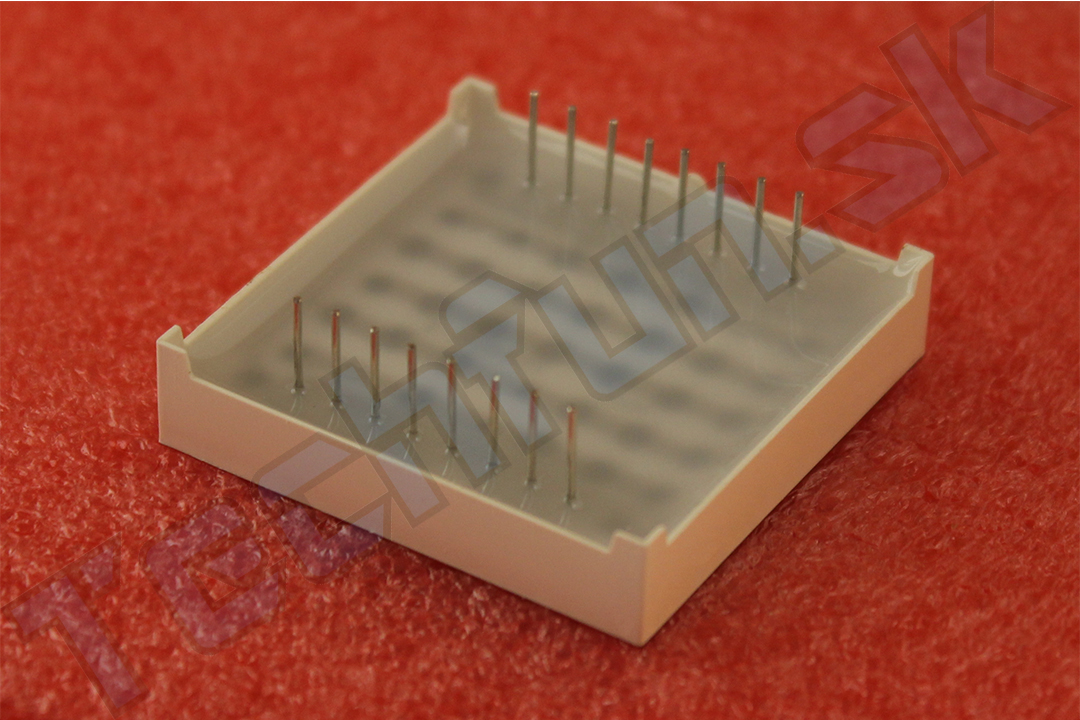

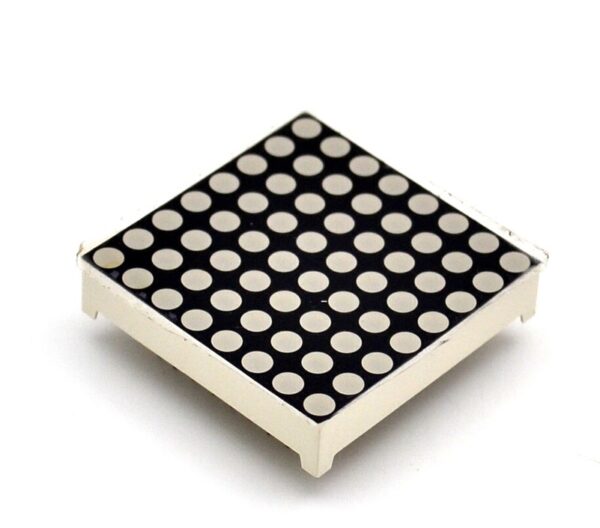

1088AS je kompaktnější varianta s 3 mm LED body a rozměry 32 × 32 × 8 mm. Řádky matice tvoří katody a sloupce anody. Díky menším rozměrům je vhodná především do kompaktních zařízení, prototypů a vývojových projektů.
Varianta 2088BS

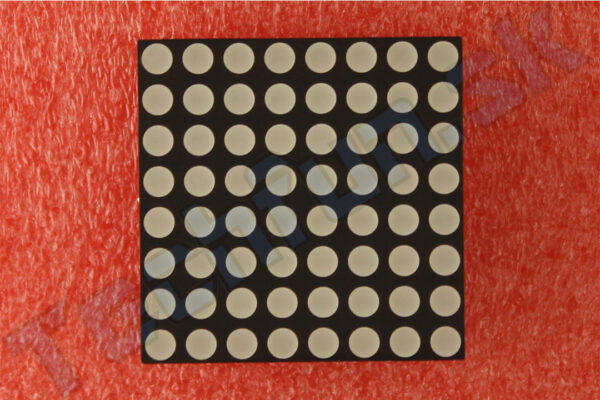

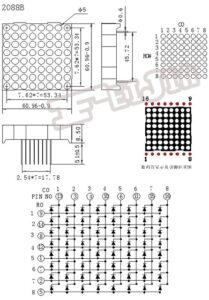

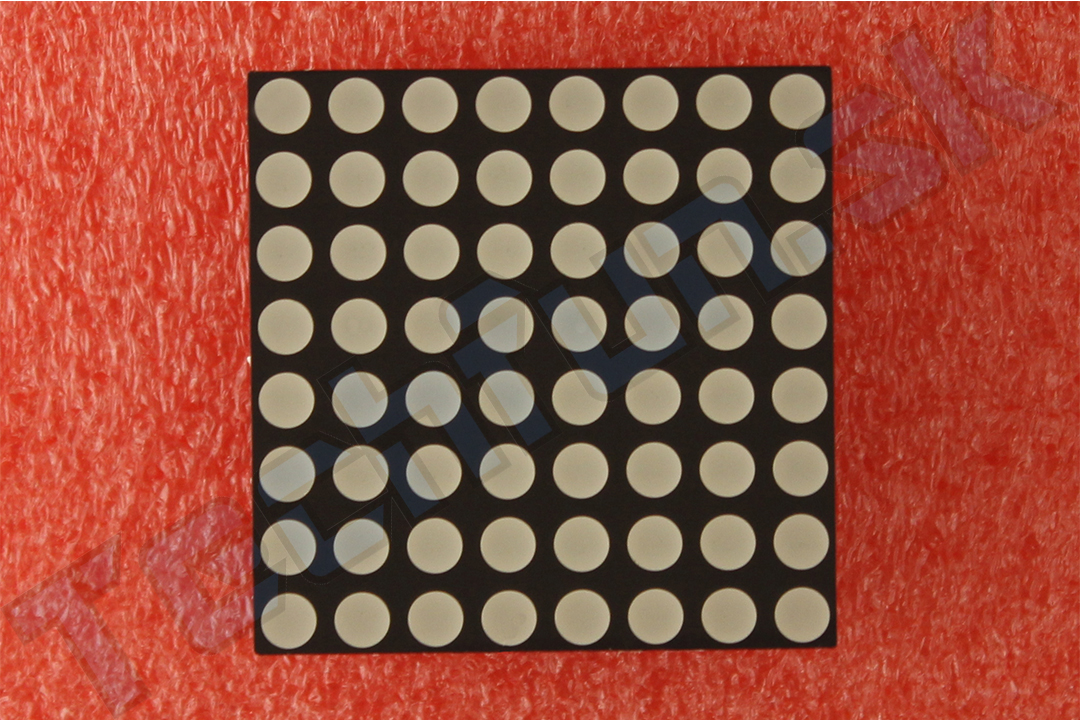

2088BS používá větší 5 mm LED body a má rozměry 60,2 × 60,2 mm. Větší zobrazovací plocha zajišťuje lepší viditelnost. Oproti 1088AS používá opačnou polaritu – řádky jsou anody a sloupce katody.
Hlavní vlastnosti
- 8 × 8 LED bodů,
- 64 červených LED,
- 16-pinové provedení,
- multiplexované řízení,
- možnost zobrazovat číslice, písmena, symboly a jednoduchou grafiku,
- vhodná pro Arduino, ESP32 a další mikrokontroléry,
- dostupná v variantách 1088AS a 2088BS.
Použití
- zobrazování číslic a znaků,
- jednoduché animace a grafika,
- hodiny a počítadla,
- stavové indikátory,
- elektronické informační panely,
- výuka multiplexování LED,
- mikrokontrolérové projekty.
Další LED matice v nabídce
Pokud hledáte jednoduší ovládání, podívejte se také na LED matici 8×8 s driverem MAX7219. Pro větší zobrazovací plochu je dostupná také LED matice 32×8 bodů v červeném, modrém nebo zeleném provedení.
Pro barevné projekty a animace můžete použít RGB LED matici 8×8 WS2812B s 64 samostatně adresovatelných RGB LED.
Upozornění: Varianty 1088AS a 2088BS mají opačnou polaritu vnitřního zapojení. Při změně varianty je proto potřeba přizpůsobit zapojení nebo řídící program. LED matice neobsahuje integrovaný řídící obvod.
