Popis

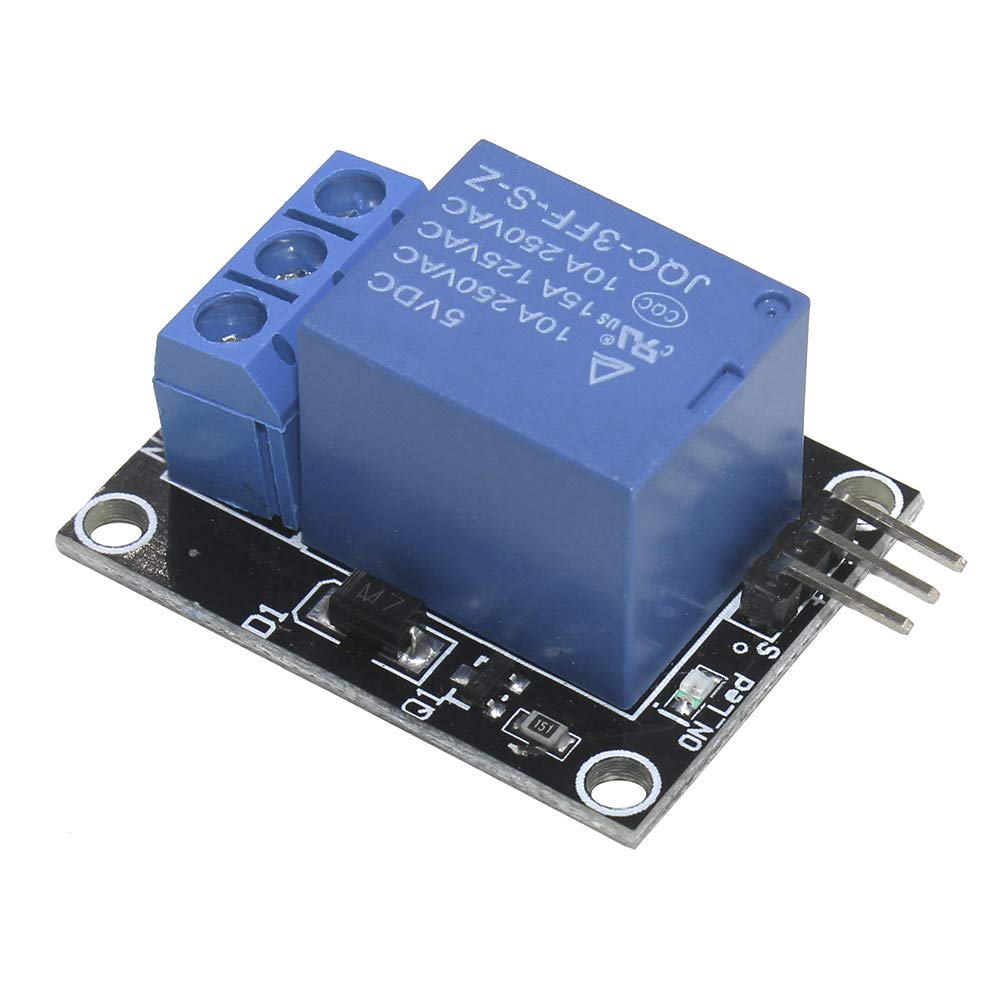

KY-019 je jednoduchý reléový modul s jedním spínacím kontaktem (SPDT), určený pro Arduino a další mikrokontroléry. Umožňuje spínání síťových spotřebičů a jiných vysokonapěťových zařízení pomocí nízkonapěťového řídicího signálu (5 V). Relé má mechanický přepínací kontakt, takže galvanicky odděluje řídicí elektroniku od spínané zátěže.
Na modulu se nachází LED indikátor, který vizuálně signalizuje stav relé (sepnuté/rozepnuté), a ochranná dioda proti zpětnému napětí (back-EMF) chránící mikrokontrolér. Modul se ovládá digitálním výstupním pinem Arduina přímo – nevyžaduje přídavné obvody.
Hlavní vlastnosti
- Jednokontaktní relé SPDT (NO, NC, COM)
- Řídicí napětí 5 V DC přímo z Arduina
- LED indikátor stavu relé
- Ochranná dioda proti zpětnému napětí (back-EMF)
- Spínání zátěže do 250 V AC / 10 A nebo 30 V DC / 10 A
- Přímé propojení s Arduinem bez přídavných obvodů
- 3pinové rozhraní (GND, VCC, IN)
Definice terminálů:
NO: normally open (pokud je relé neaktivované, tento kontakt je otevřený, mezi portem COM a NO není spojení)
NC: normally closed (pokud je relé neaktivované, tento kontakt je zavřený, mezi portem COM a NC je spojení)
COM: common terminal (terminál, se kterým relé spojuje/ruší piny NC a NO)
Technické specifikace
| Řídicí napětí | 5 V DC |
|---|---|
| Řídicí proud | ~40–70 mA |
| Typ kontaktu | SPDT (NO, NC, COM) |
| Max. zátěž AC | 250 V AC / 10 A |
| Max. zátěž DC | 30 V DC / 10 A |
| Typ relé | JQC-3FF-S-Z (nebo ekvivalent) |
| Indikace | LED (aktivní při sepnutém relé) |
| Rozhraní | 3pinové (GND, VCC, IN) |
| Rozměry | 43 × 17 × 17 mm |
Použití
- spínání síťových spotřebičů (osvětlení, čerpadla, ventilátory)
- automatizace a řízení domácích zařízení
- DIY Smart Home projekty s Arduinem
- prototypování a STEM projekty
Balení obsahuje
- 1× reléový modul KY-019
