Popis
Kovový dvoupolohový přepínač SMTS-102 je subminiaturní páčkový přepínač typu SPDT (jednopólový, dvoupolohový) s kovovým tělem a páčkou. Slouží k přepínání mezi dvěma obvody v poloze ON-ON – páčka trvale zůstává v nastavené poloze (latching). Díky kompaktním rozměrům a závitu 6 mm se snadno montuje do panelu a je vhodný do DIY projektů, přístrojů, telekomunikačních a měřicích zařízení.
| Parametr |
Hodnota |
| Typ přepínače |
Páčkový, SPDT (1pólový, 2polohový) |
| Funkce |
ON-ON (2 polohy, aretovaný) |
| Počet vývodů |
3 piny (pájecí) |
| Jmenovité zatížení |
3 A / 125 V AC; 1,5 A / 250 V AC |
| Kontaktní odpor |
max. 20 mΩ |
| Izolační odpor |
min. 1000 MΩ při 500 V DC |
| Průrazná pevnost |
1000 V AC / 1 minuta |
| Pracovní teplota |
−25 °C až +85 °C |
| Životnost |
10 000 cyklů |
| Montážní závit |
6 mm (s maticí a podložkou) |
| Materiál |
Kov a plast (páčka a tělo kovové) |

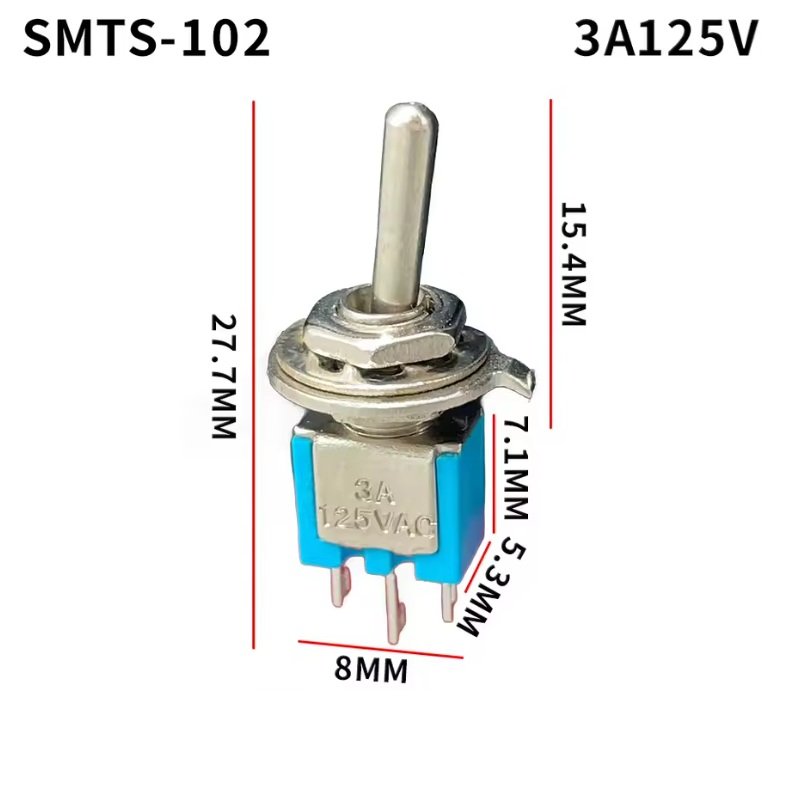

| Rozměry |
2,9 × 1,2 cm |
Související přepínače
V nabídce najdete také dvoupolohový přepínač MTS-102, třípolohový přepínač MTS-103 a třípolohový přepínač MTS-203 se 6 piny.
Časté dotazy
Co znamená označení SPDT?
SPDT znamená Single Pole Double Throw – jednopólový přepínač, který přepíná jeden společný kontakt mezi dvěma výstupy.
Kolik poloh má přepínač SMTS-102?
Přepínač má dvě stabilní polohy a pracuje v režimu ON-ON. Páčka zůstává v nastavené poloze, dokud ji ručně nepřepnete.
Kolik pinů má SMTS-102?
Přepínač má 3 pájecí piny. Střední pin je společný kontakt a podle polohy páčky se spojí s jedním ze dvou krajních pinů.
Je SMTS-102 momentový přepínač?
Ne. Jedná se o aretovaný přepínač, takže páčka po přepnutí zůstane ve zvolené poloze. Nevrací se automaticky zpět.
Jaké napětí a proud může přepínat?
Jmenovité zatížení je 3 A při 125 V AC nebo 1,5 A při 250 V AC. Při jiném typu zátěže je vhodné ponechat dostatečnou rezervu.
Mohu ho použít i pro nízké napětí?
Ano. Přepínač je vhodný i pro nízkonapěťové obvody, například v Arduino, DIY a napájecích projektech.
Mohu jím přepínat mezi dvěma zdroji nebo signály?
Ano. Díky zapojení SPDT může společný kontakt přepínat mezi dvěma samostatnými větvemi, například mezi dvěma signály nebo režimy zařízení.
Jak se přepínač montuje?
Přepínač je určen k panelové montáži. Má závit s průměrem přibližně 6 mm a dodává se s maticí a podložkou.
Je vhodný na časté přepínání?
Výrobce uvádí mechanickou životnost přibližně 10 000 cyklů.
Jaký je rozdíl mezi SMTS-102 a MTS-102?
Oba jsou dvoupolohové páčkové přepínače typu SPDT s funkcí ON-ON. SMTS-102 je menší, subminiaturní provedení, vhodné tam, kde je méně místa.
Co když potřebuji tři polohy?
V nabídce najdete také třípolohový přepínač MTS-103 nebo MTS-203 se 6 piny.
