Popis

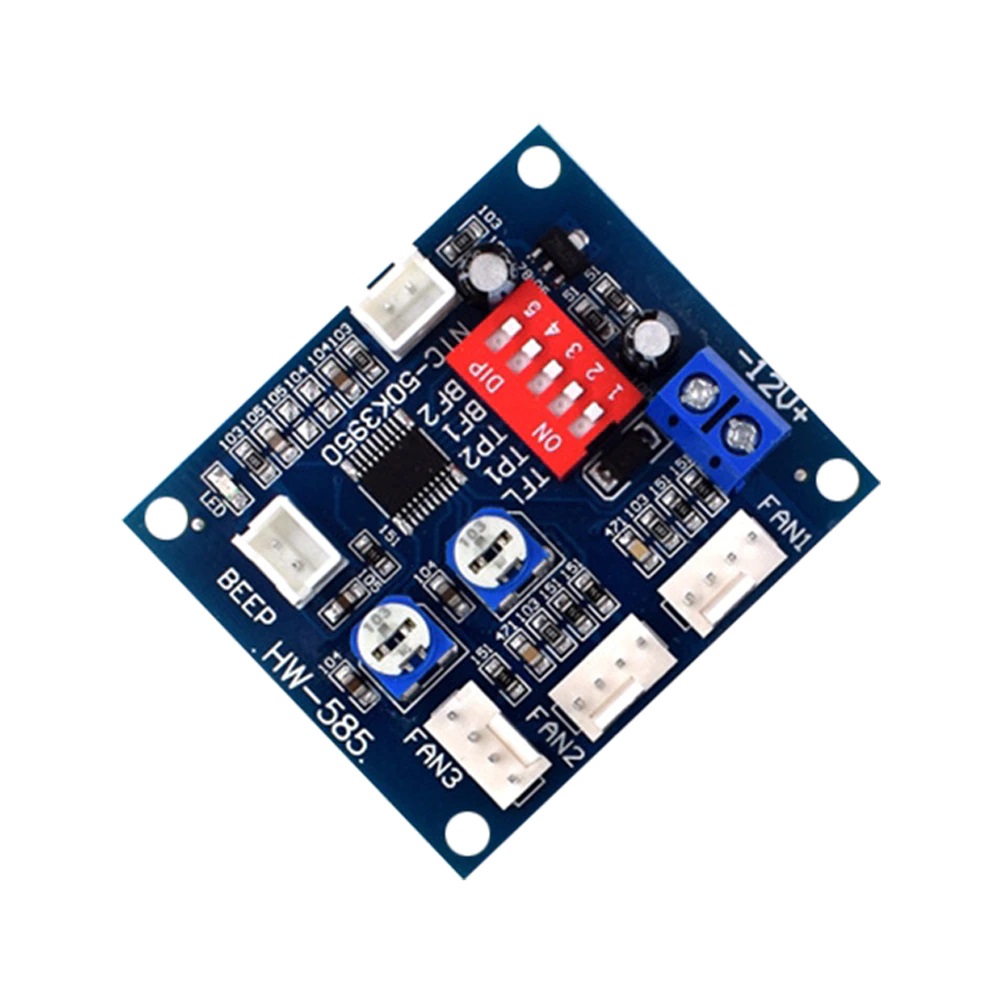

Deska umožňuje řízení otáček až 3 různých ventilátorů na základě vstupní teploty nebo potenciometrů. Modul je kompatibilní s NTC senzory 10K. Kromě toho je na desce výstup pro připojení bzučáku (aktivního buzzera).
Součástí balení je NTC termistor a kablík se bzučákem. Modul umožňuje napájení ventilátorů do 12V při odběru 5A (spolu).
Na změnu teploty odpovídá pouze ventilátor 1 (FAN1). Zbývající dva ventilátory jsou ovládány nezávisle. Jejich rychlost otáčení lze měnit pomocí dvou zabudovaných potenciometrů (10% – 100%). Rychlost otáčení ventilátoru 1 se nastavuje pomocí DIP přepínačů 1-3. Přepínač DIP4 umožňuje pípání pro ventilátor 1, přepínač DIP5 umožňuje pípání pro ventilátor 2. Ventilátor 3 pípání nemá. Pípání začne 5-ti tóny při napojení jako indikace, že alarm je zapnutý. Zároveň pípání nastane v případě, že ventilátor nemá žádné otáčky (z důvodu poruchy nebo odpojení).
To, jakou rychlostí běží ventilátor 1 na základě teploty se nastavuje přepínači:
Přepínač 1 – slouží k nastavení rychlosti otáčení za studena (OFF 20% duty cycle | ON 40% duty cycle)
Přepínače 2 a 3 nastavují rozsahy teplot
DIP2 | DIP3 – rozsah teplot
OFF | OFF – 35°C – 45°C
ON | OFF – 40°C – 55°C
OFF | ON – 50°C – 70°C
ON | ON – 60°C – 60°C
(dolní hranice a méně ventilátory běží podle přepínače 1, Je-li teplota v rozmezí výkon ventilátoru se postupně zvyšuje na 100%. Více než horní hranice ventilátory běží na 100%)
Pro potvrzení jakékoli změny nastavení je nutné zařízení vypnout a zapnout. Modul je designován pro 12V.
/ZFC39 hw585
/Ventilátorvezérlő vezérlő PWM 12V 3 csatornás HW-585 12V-osa ventilátor fordulatszám szabályzó
