Popis

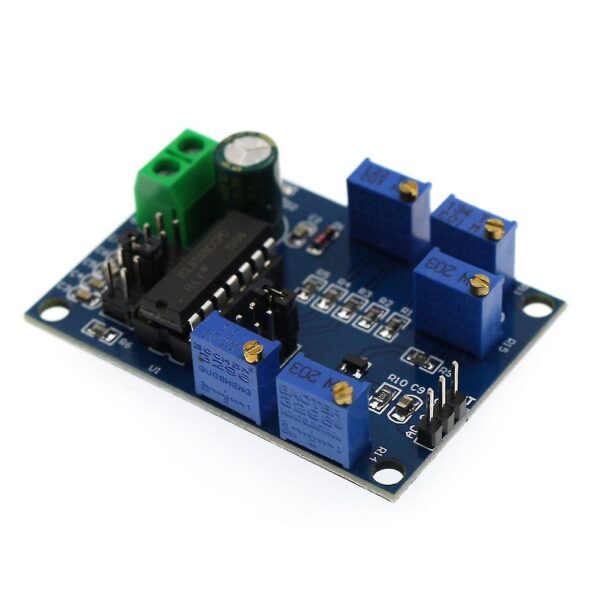

Generátor signálu s nastavitelnou frekvencí, umožňuje generovat:
Trojúhelníkový signál
Čtvercový signál
Sínosoida (síň wave)
VCC, GND: pracovní napětí
AC: výstup s DC bias
G: GND / země
DC: čistý signální výstup
R11: nastavení frekvence
R12: nastavení duty cycle (u čtvercového signálu)
Specifikace:
Pracovní napětí: 12 – 15V
Frekvence: 10Hz – 450KHz
Duty cyklu: 2 – 98%
Teplotní drift: 50ppm/°C
Trojúhelníkový signál – linearita 0.1%
Rozměry: 64 x 38 mm
/fucntion signal generator
