Popis

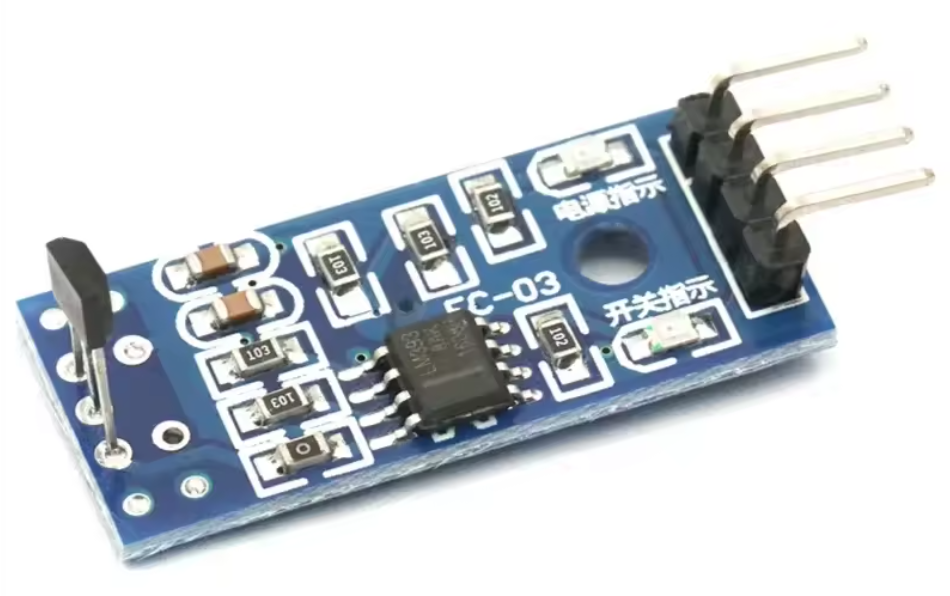

Senzor umožňující detekci magnetického pole pomocí Hallova jevu. Modul má digitální a analogový výstup a na desce se nachází komparátor LM393, který zpracovává signál z Hallova senzoru 3144 (A3144). V nabídce máme zařazené i magnety. Modul je možné použít při počítání otáček, měření rychlosti nebo detekci polohy.

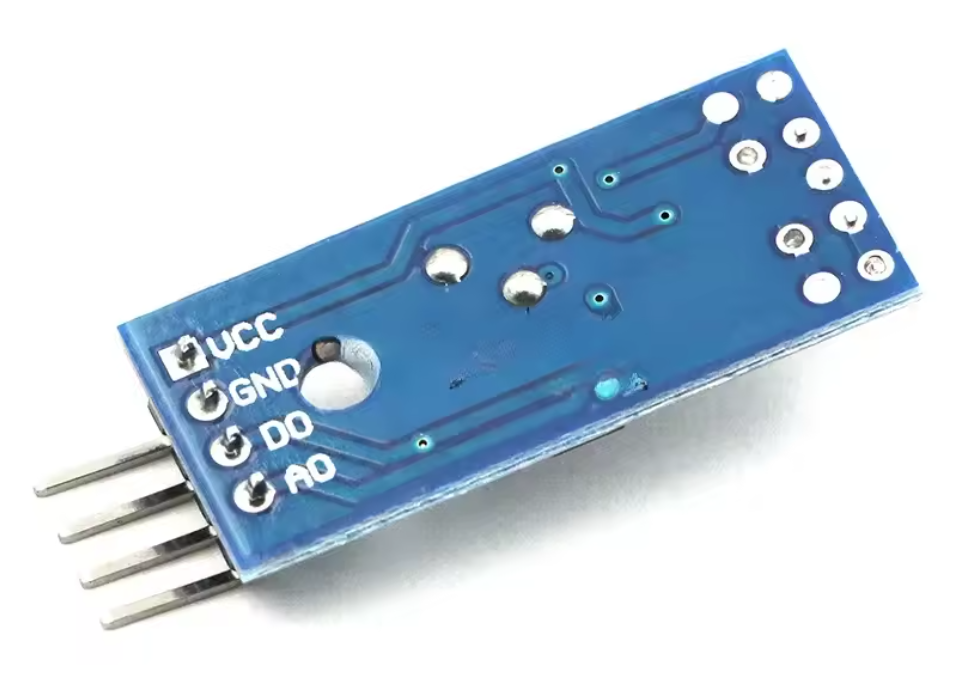

Na desce jsou 4 piny: VCC – 3.3 – 5V GND – zem DO – digitální výstup AO – analogový výstup
Specifikace: Čip: LM393 (komparátor) + 3144 / A3144 (Hallův senzor) Pracovní napětí: 3.3 V – 5 V Pracovní proud: ~3 mA v klidu, ~8 mA při spínání Výstupní proud: 25 mA Výstupy: digitální (DO) a analogový (AO) Pracovní teplota: -40 °C až 90 °C Rozměry: cca 32 mm x 14 mm
Podobný modul s nastavitelnou citlivostí
