Popis
ESP32-S3 N8R2 je vývojová deska založená na dvoujádrovém 32bitovém procesoru Xtensa LX7 s frekvencí až 240 MHz. Nabízí 8 MB Flash a 2 MB PSRAM, WiFi 2,4 GHz a Bluetooth 5 LE, díky čemuž je vhodná pro IoT, Smart Home, automatizaci, senzory a další embedded projekty.

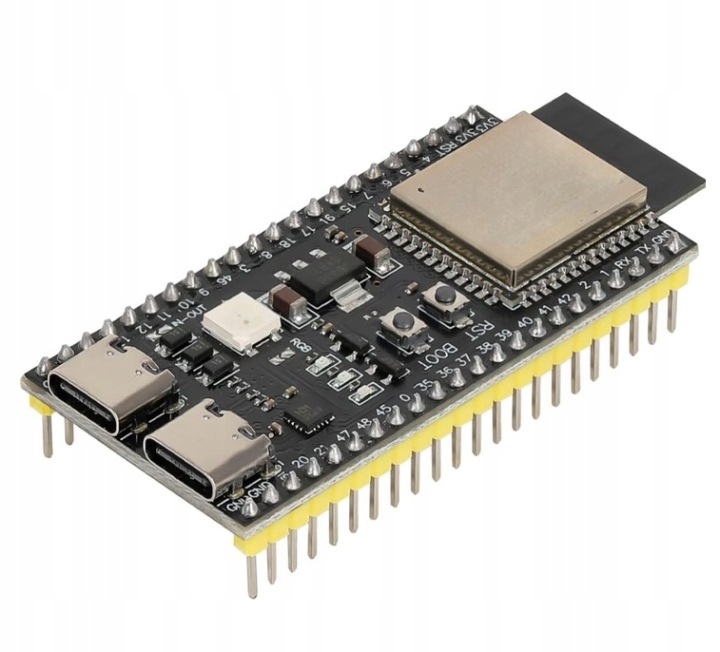

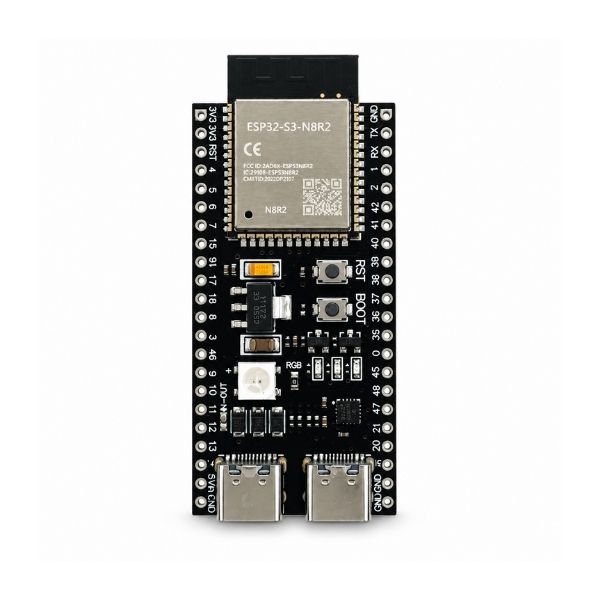

Deska v provedení YD-ESP32-23 2022-V1.3 obsahuje dva USB-C porty, samostatná tlačítka BOOT a RESET a integrovanou RGB LED.
Hlavní vlastnosti
- dvoujádrový procesor Xtensa LX7 až 240 MHz
- 8 MB Flash a 2 MB PSRAM
- WiFi 2,4 GHz
- Bluetooth 5 LE
- 2× USB-C
- nativní USB / OTG rozhraní ESP32-S3
- USB-UART převodník CH343P
- RGB LED
- tlačítka BOOT a RESET
- vyvedené GPIO piny pro další periferie
Technické specifikace
| Modul | ESP32-S3-N8R2 |

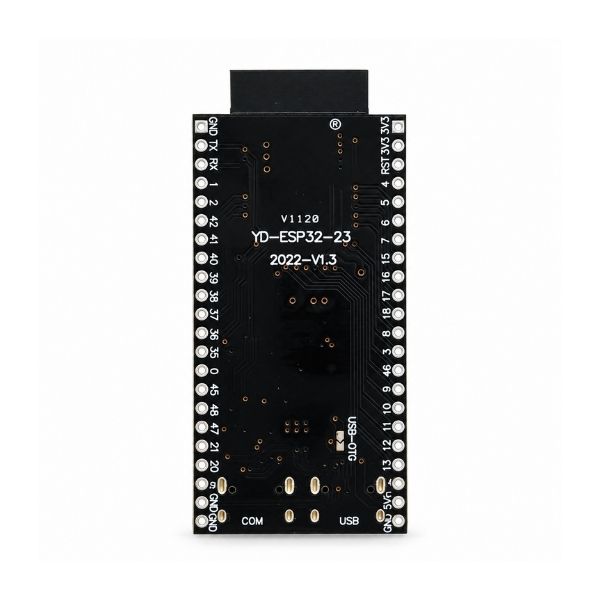

| Deska | YD-ESP32-23, 2022-V1.3 |
| Procesor | dual-core Xtensa LX7 |
| Max. frekvence | 240 MHz |
| Flash | 8 MB |
| PSRAM | 2 MB |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| USB | 2× USB-C |
| USB-UART | CH343P |
| Nativní USB | USB / OTG, GPIO19 D− a GPIO20 D+ |
| RGB LED | GPIO48 |
| Tlačítka | BOOT, RESET |
| Logická úroveň | 3,3 V |
| Rozhraní | GPIO, UART, I2C, SPI, ADC, PWM, USB |
Dva USB-C porty
Deska obsahuje dva samostatné USB-C konektory. Port označený COM používá převodník CH343P a slouží k sériové komunikaci a programování. Druhý port je připojen přímo k nativnímu USB rozhraní ESP32-S3 a umožňuje využití USB funkcí mikrokontroléru.
N8R2 nebo N16R8?
| Verze | Flash | PSRAM |
| N8R2 | 8 MB | 2 MB |
| N16R8 | 16 MB | 8 MB |
Pokud potřebujete více paměti pro rozsáhlejší aplikace, grafická rozhraní nebo zpracování většího množství dat, je k dispozici také ESP32-S3 N16R8 s 16 MB Flash a 8 MB PSRAM.
Obsah balení

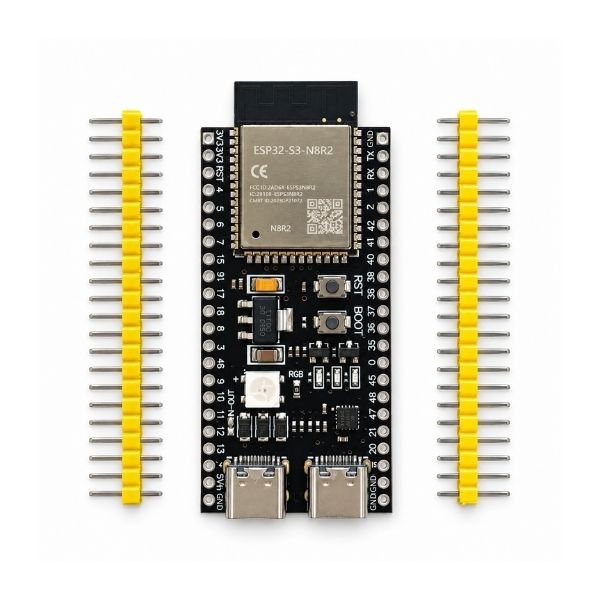

- 1× ESP32-S3 N8R2 vývojová deska
- 2× nepřipájená pinová lišta
Dokumentace

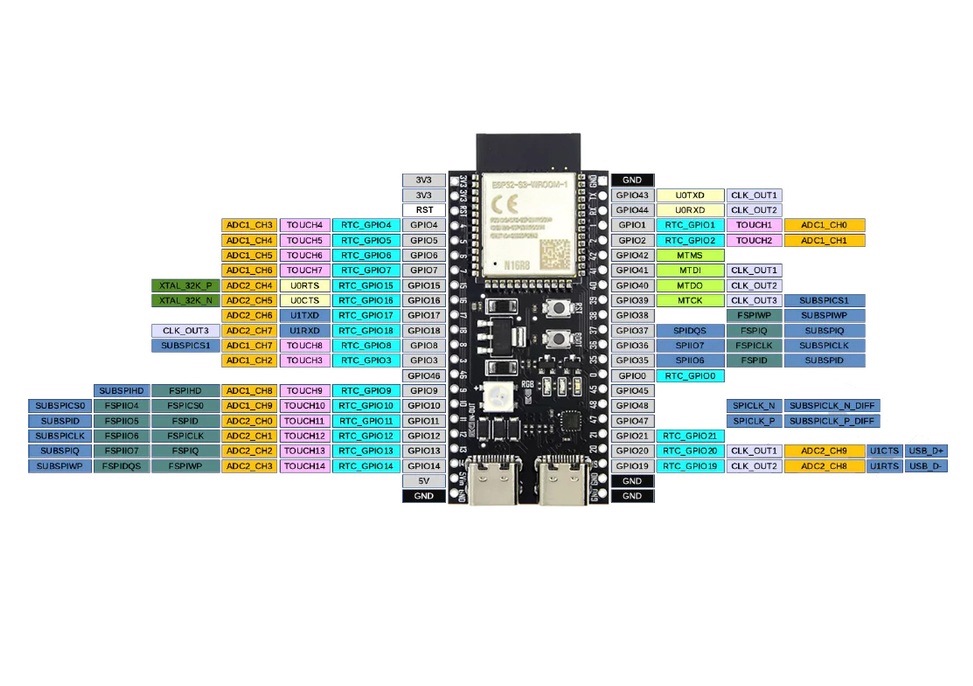

Informace o zapojení, pinoutu a použití desky naleznete v dokumentaci YD-ESP32-23.
