Popis

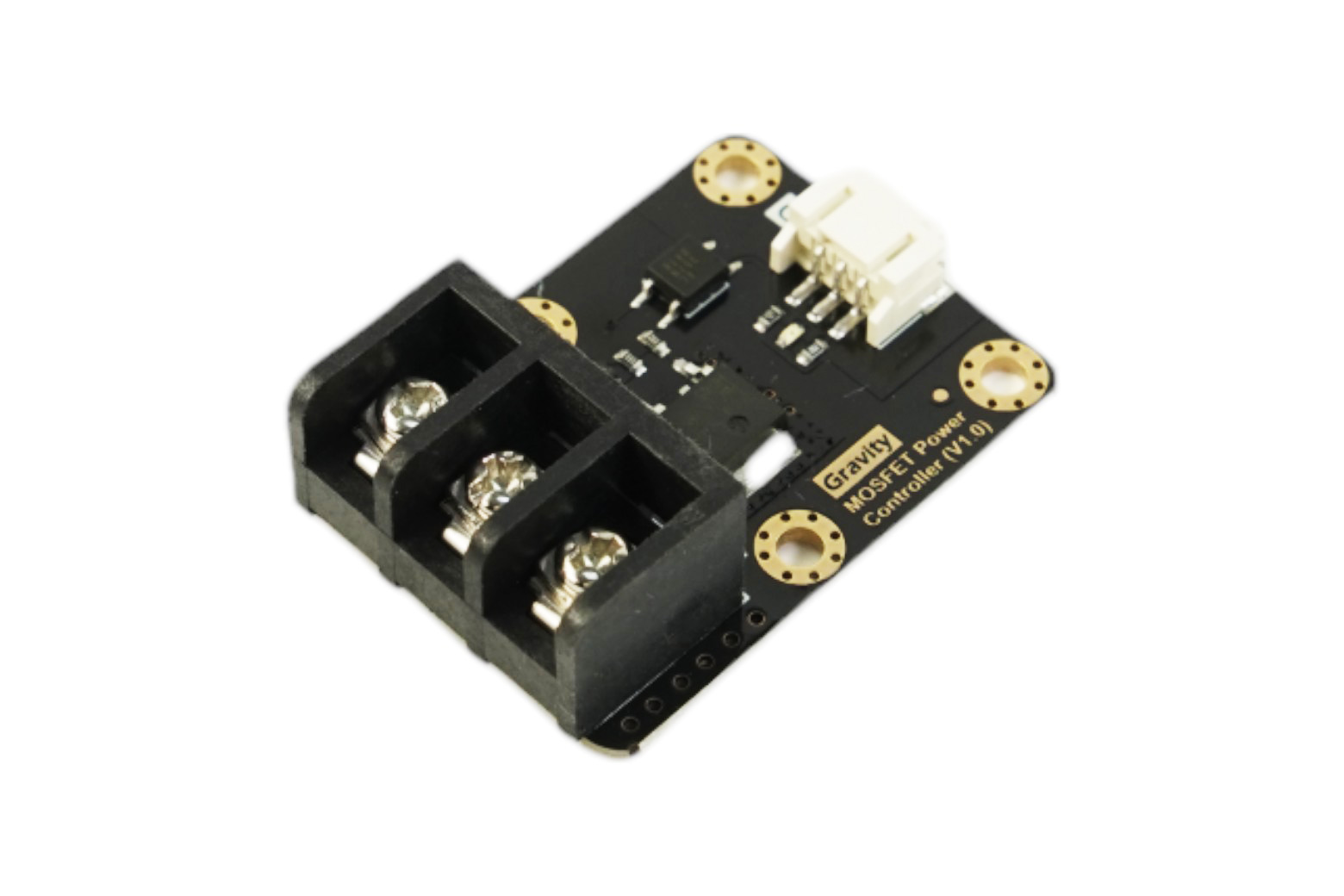

Gravity MOSFET Power Controller umožňuje mikrokontrolérům s omezeným proudem GPIO (Intel Edison, Raspberry Pi, LilyPad a další) spínat vysokoproudé zátěže až do 20 A / 36 V DC. Funguje jako bezkontaktní MOSFET relé – digitální signál 3,3 – 10 V sepne nebo rozepne výstup, přičemž spínací frekvence dosahuje až 1 kHz, což je výhodou při PWM řízení motorů a jiných zařízení.
Upozornění: modul pracuje pouze se stejnosměrným proudem (DC). Při zátěži nad 10 A se doporučuje externí chladič.
Hlavní vlastnosti
- Spínání zátěže 5 – 36 V DC / 0 – 20 A (nad 10 A externí chladič)
- Řídicí signál 3,3 – 10 V DC – kompatibilní s Arduinem, Raspberry Pi, LattePanda
- Spínací frekvence až 1 kHz (T-on 20 µs / T-off 50 µs)
- Rozhraní Gravity PH2.0-3P, plug and play
- Pracovní teplota −55 až +155 °C
Technické specifikace
| Napájení zátěže (VIN) | 5 – 36 V DC |
|---|---|
| Proud zátěže | 0 – 20 A (externí chladič nad 10 A) |
| Řídicí napětí | 3,3 – 10 V DC |
| Spínací frekvence | 0 – 1 kHz |
| Spínací časy | T-on 20 µs / T-off 50 µs |
| Pracovní teplota | −55 až +155 °C |
| Rozhraní | PH2.0-3P (Gravity) |

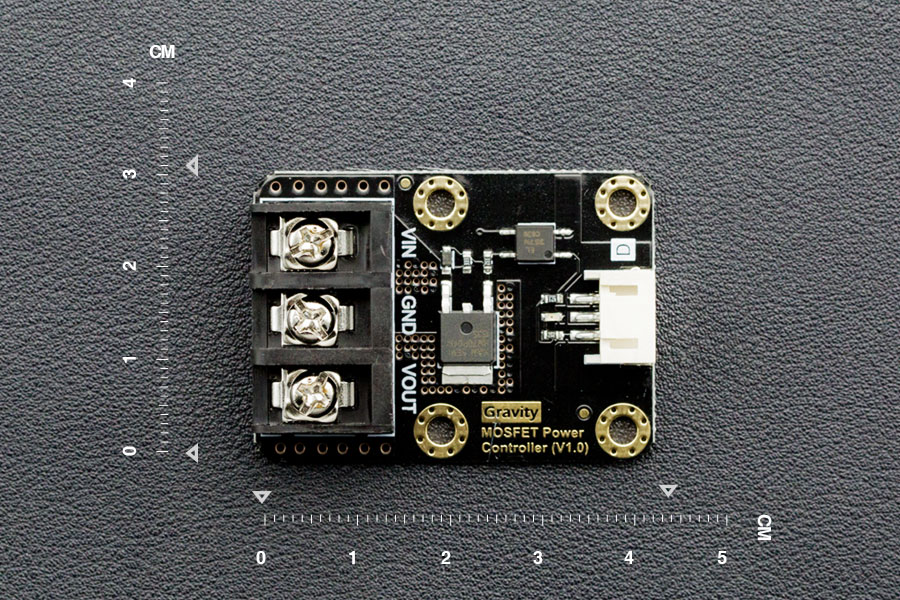

| Rozměry | 44 × 32 mm |
Použití
- spínání motorů, LED pásků, ventilátorů a čerpadel
- PWM řízení výkonu zátěže
- robotika a automatizace
- projekty s Raspberry Pi, Intel Edison a LilyPad

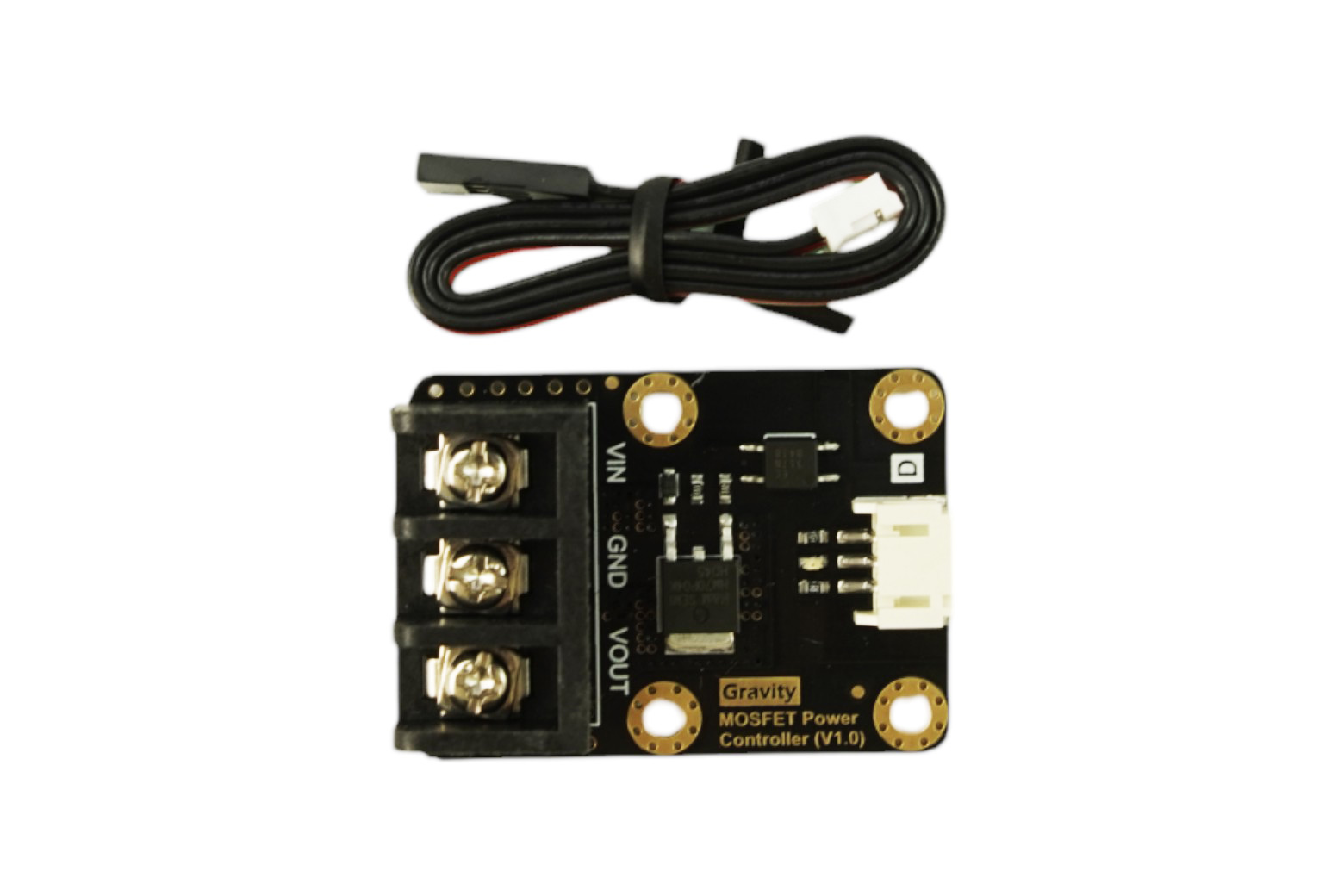

Balení obsahuje
- 1× Gravity MOSFET Power Controller
- 1× digitální senzorový kabel Gravity
