Popis

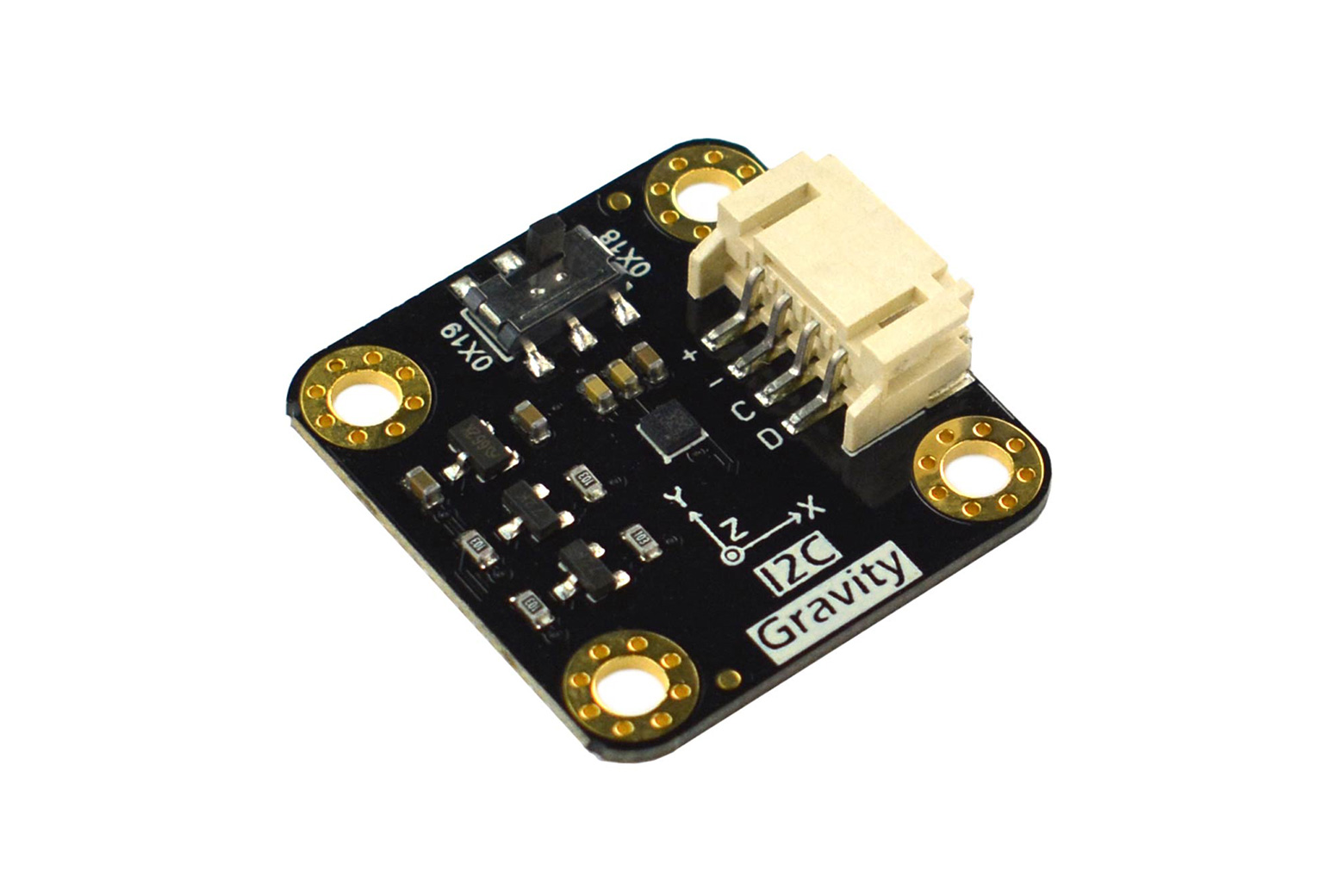

LIS2DW12 je ultra-nízkoenergetický 3osý lineární akcelerometr s uživatelsky volitelným rozsahem ±2g/±4g/±8g/±16g a výstupní frekvencí dat 1,6 – 1600 Hz. Díky spotřebě 8 – 10 µA v nízkoenergetickém režimu je ideální pro bateriově napájená a nositelná zařízení.
Vestavěný dedikovaný procesor podporuje detekci volného pádu, orientace 6D/4D, na výšku/na šířku, jednoduchého/dvojitého poklepání, pohybu a nehybnosti a funkci probuzení (wake-up) pro inteligentní úsporu energie. Oba přerušovací piny jsou programovatelné. I2C adresa se přepíná DIP přepínačem.
Hlavní vlastnosti
- Ultra-nízká spotřeba 8 – 10 µA (low-power), 0,12 mA (high-performance)
- Rozsah ±2g / ±4g / ±8g / ±16g, 16bitový výstup
- Šum 1,3 mg RMS (low-power režim)
- 2 programovatelná přerušení, 32úrovňový FIFO buffer
- Detekce: volný pád, 6D/4D orientace, poklepání, pohyb, probuzení

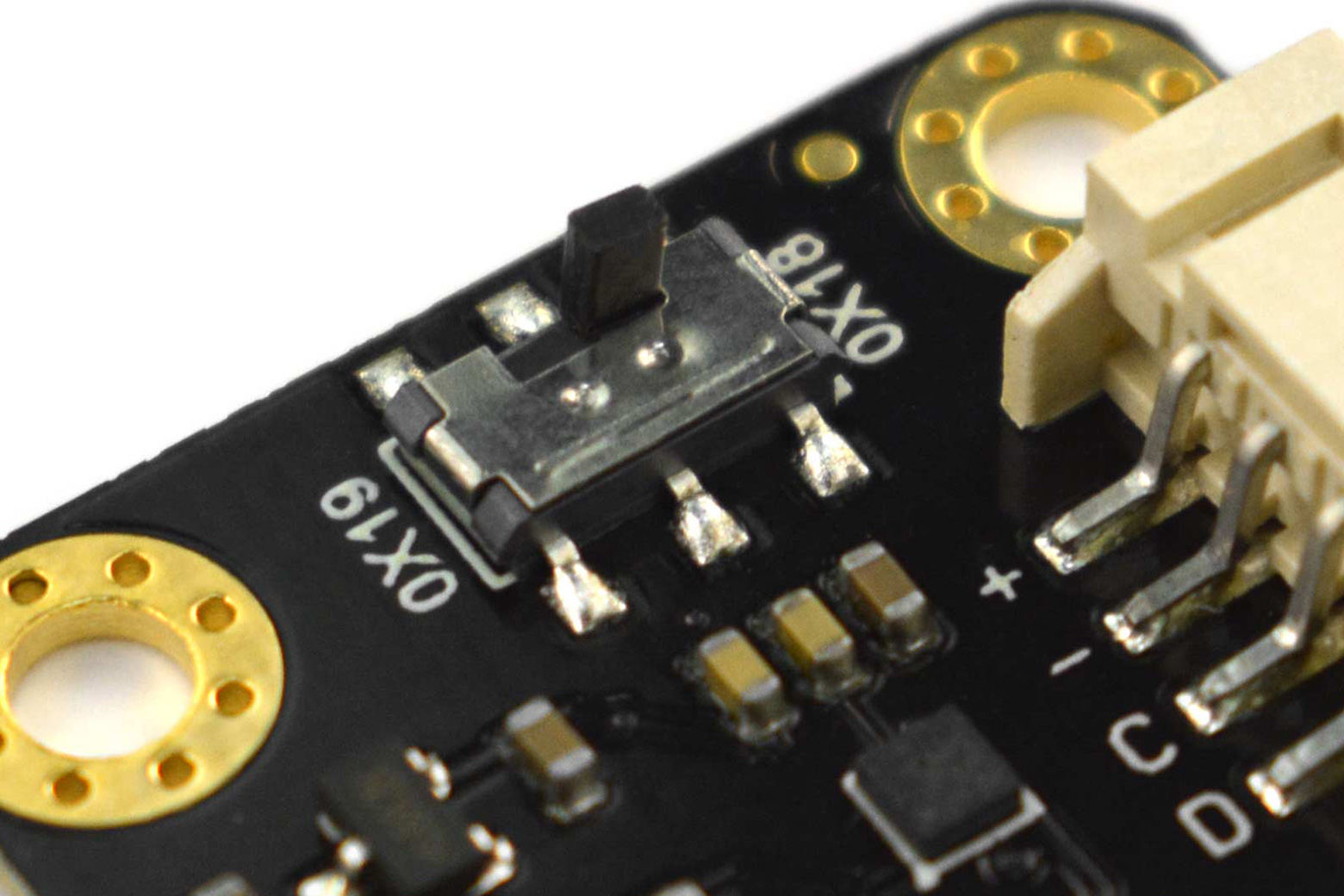

- I2C adresa 0x19 (výchozí) / 0x18 (DIP přepínač)
- Odolnost proti nárazu 10 000 g
- Rozhraní Gravity I2C, plug and play
- Certifikace RoHS, ECOPACK
Technické specifikace
| Napájecí napětí | 3,3 – 5 V |
|---|---|
| Pracovní proud | 8 – 10 µA (LP) / 0,12 mA (HP) |
| Rozsah | ±2g / ±4g / ±8g / ±16g |
| Rozlišení | 16 bitů |
| Šum | 1,3 mg RMS (LP) |
| Frekvenční rozsah | 1,6 – 1600 Hz |
| FIFO | 32 úrovní |
| I2C adresy | 0x19 (výchozí) / 0x18 |
| Pracovní teplota | −40 až +85 °C |
| Odolnost proti nárazu | 10 000 g |

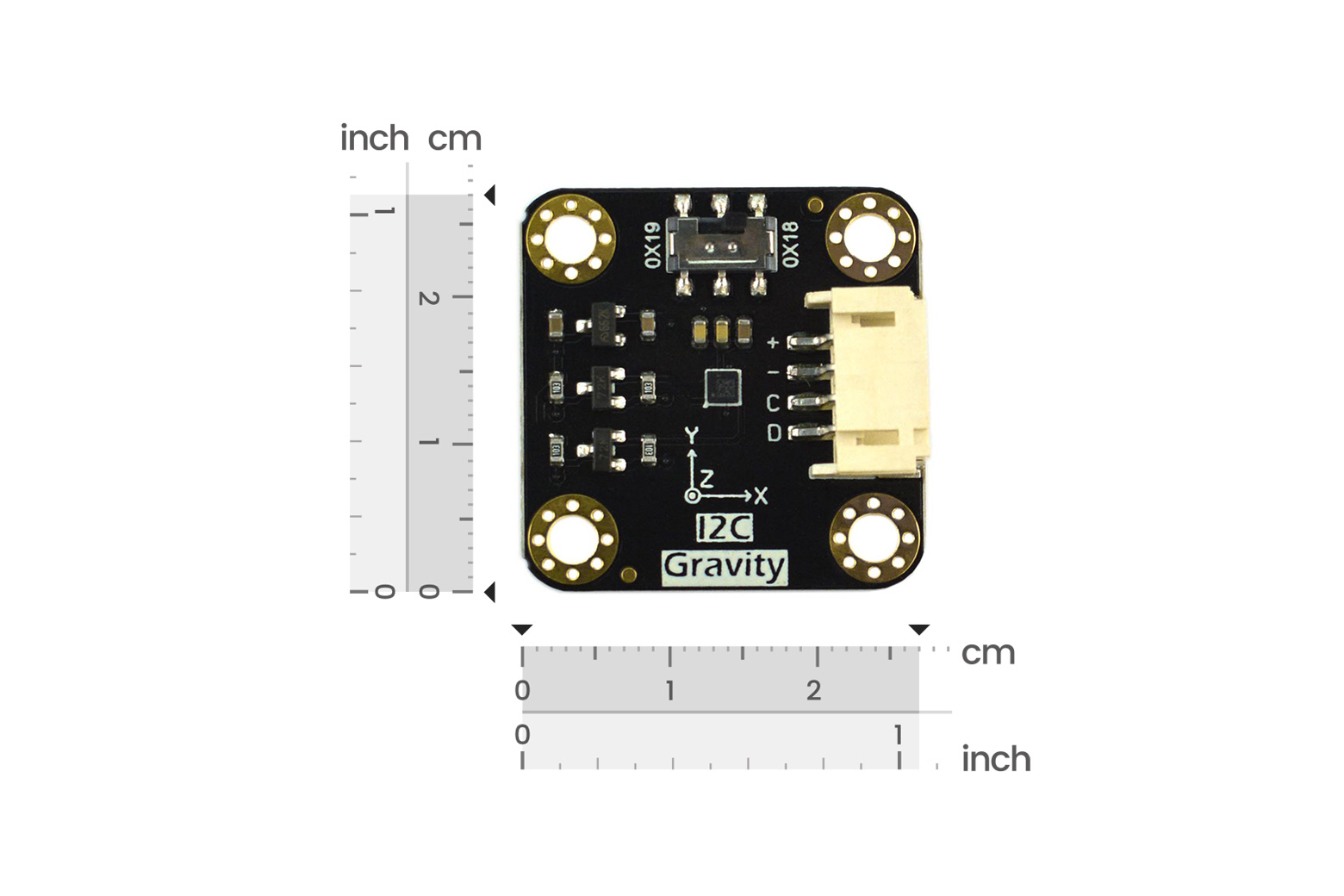

| Rozměry | 27 × 27 mm |
Použití
- nositelná zařízení a fitness monitory
- detekce pádu a orientace
- IoT senzorové uzly s bateriovým napájením
- robotika a drony

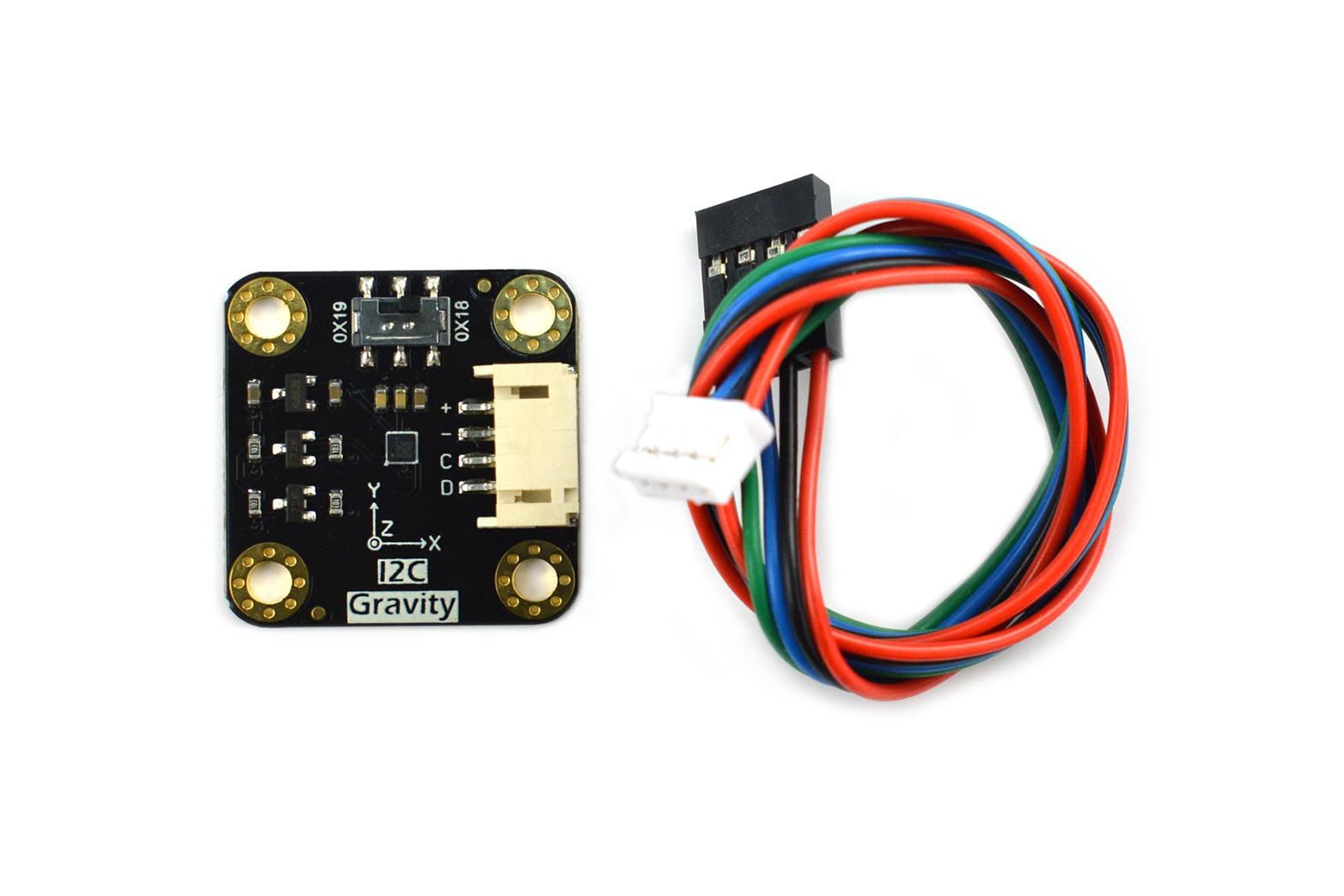

Balení obsahuje
- 1× Gravity I2C LIS2DW12 akcelerometr
- 1× kabel Gravity 4pin I2C/UART
