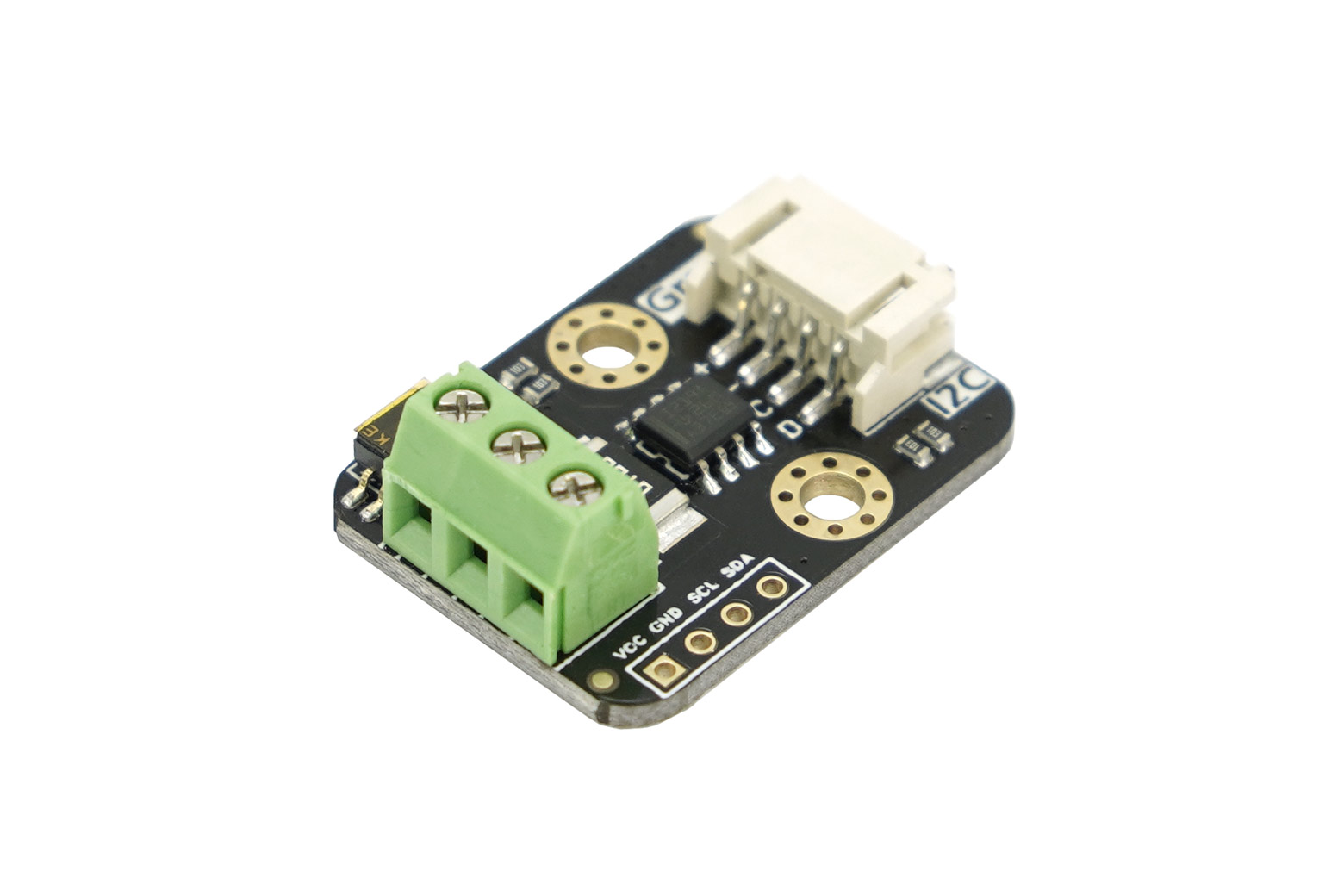

Popis
Gravity I2C Digital Wattmeter je kompaktní modul pro přesné měření napětí, proudu a výkonu v rozsahu 26 V / 8 A s maximální relativní chybou ±0,2 % (po jednoduché manuální kalibraci). Využívá čip TI INA219 s nulovým teplotním driftem a 10 mΩ odběrový rezistor z nízkoteplotní slitiny s výkonem 2 W.
Modul měří obousměrný proud na vysoké straně (high-side) – kladná hodnota znamená nabíjení, záporná vybíjení – což je výhodou v solárních a bateriových aplikacích. Čtyři I2C adresy konfigurovatelné přes DIP přepínač umožňují zapojit až čtyři moduly na jednu sběrnici.

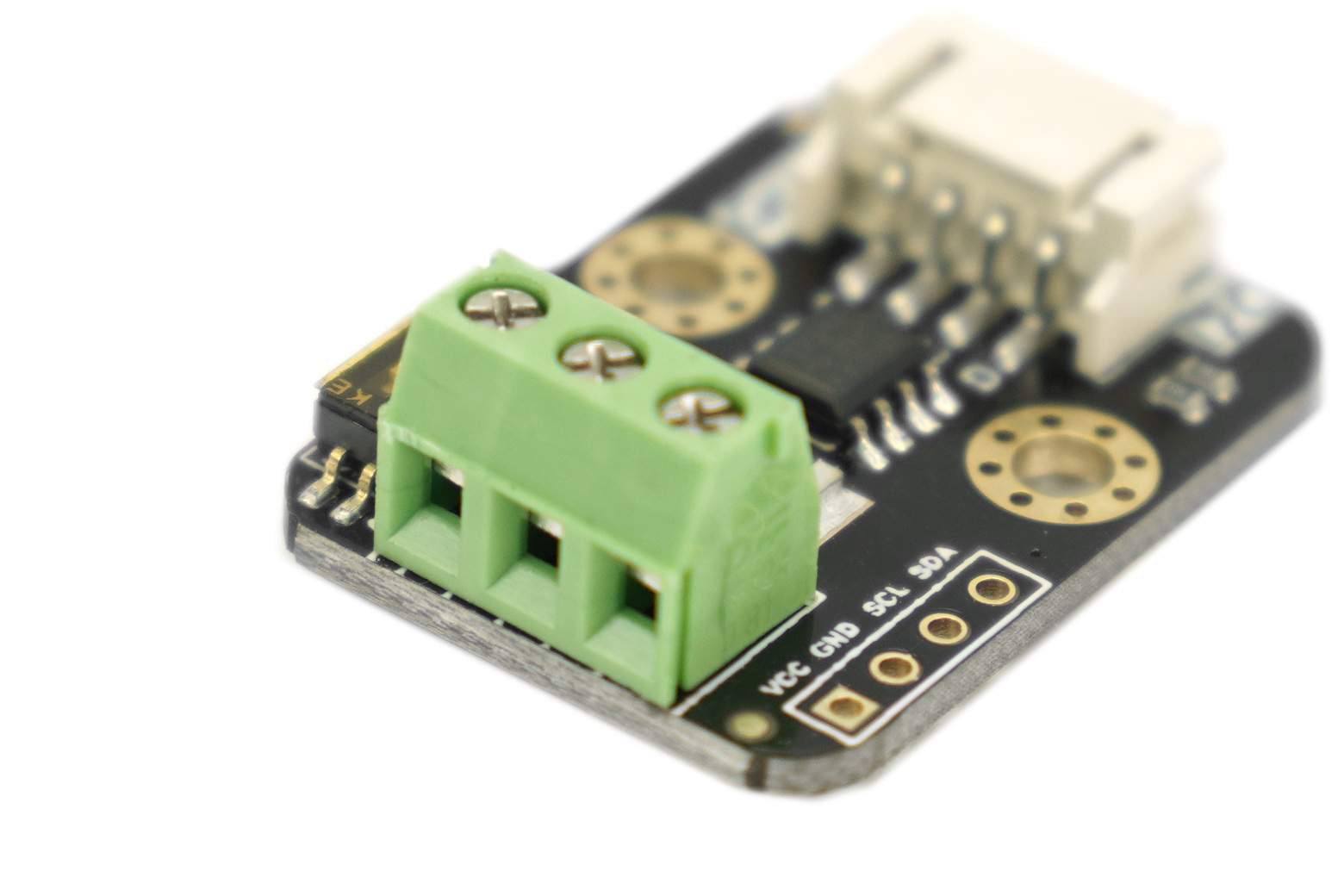

Hlavní vlastnosti
- Čip TI INA219 s nulovým teplotním driftem
- Měření napětí, proudu i výkonu v rozsahu 26 V / 8 A / 206 W
- Maximální relativní chyba ±0,2 % (po manuální kalibraci)
- Rozlišení: napětí 4 mV, proud 1 mA, výkon 4 mW (software) / 20 mW (hardware)
- Obousměrné měření proudu na vysoké straně (high-side)
- 4 konfigurovatelné I2C adresy (0x40, 0x41, 0x44, 0x45) přes DIP přepínač
- Kompatibilní s 3,3 V i 5 V řídicími deskami
- Kompaktní rozměry 30 × 22 mm, hmotnost jen 4 g

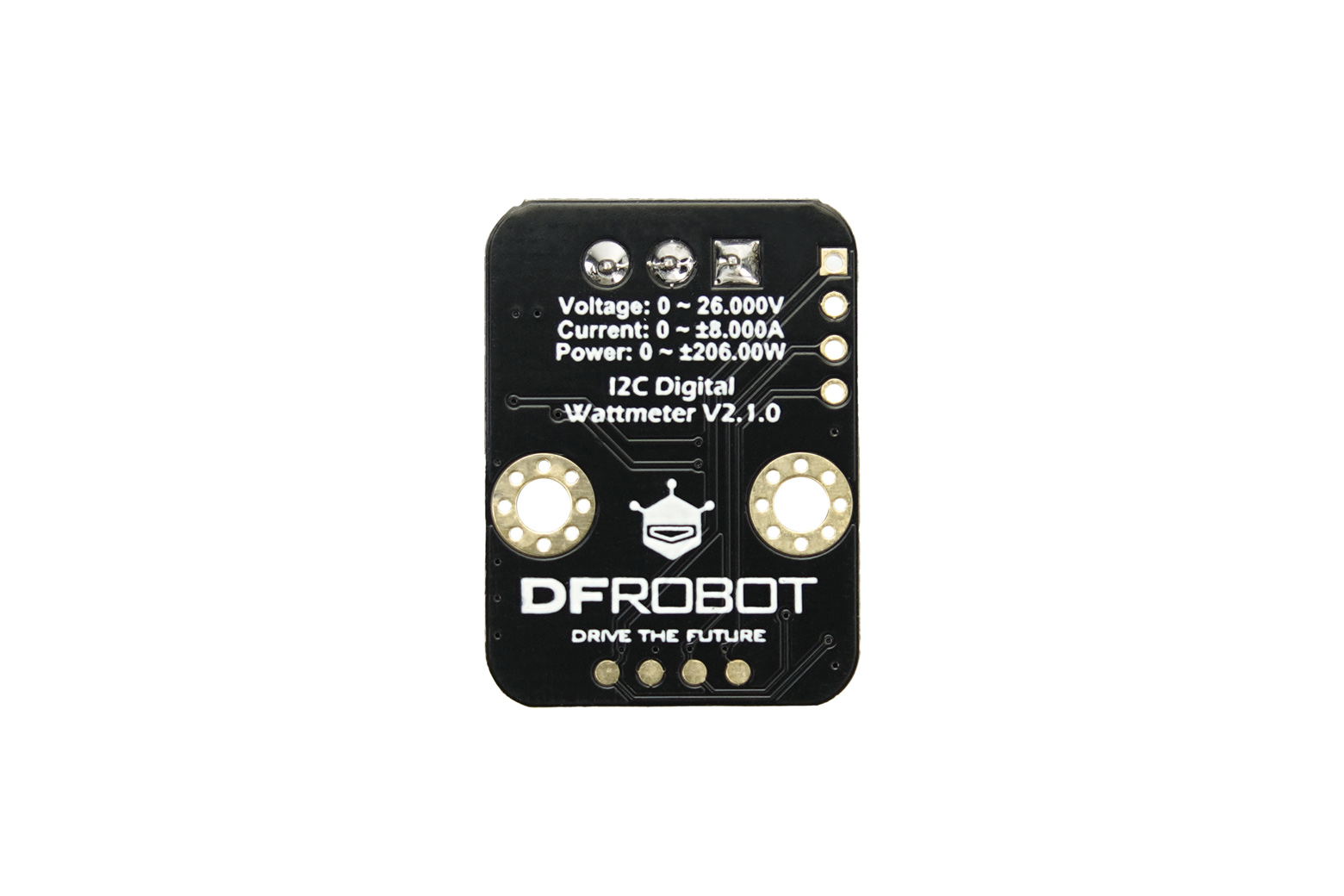

Technické specifikace
| Napájecí napětí (VCC) | 3,3 – 5,5 V |
|---|---|
| Rozsah napětí (IN+ / IN−) | 0 – 26 V |
| Rozlišení napětí | 4 mV |
| Chyba napětí | < ±0,2 % (typicky) |
| Rozsah proudu | 0 – ±8 A (obousměrný) |
| Rozlišení proudu | 1 mA |
| Chyba proudu | < ±0,2 % (typicky, po kalibraci) |
| Rozsah výkonu | 0 – 206 W |
| Rozlišení výkonu | 20 mW (HW) / 4 mW (SW) |
| Klidový proud | 0,7 mA |
| Rozhraní | Gravity I2C (logická úroveň 0 – 3,3 V) |
| I2C adresy | 0x40, 0x41, 0x44, 0x45 |

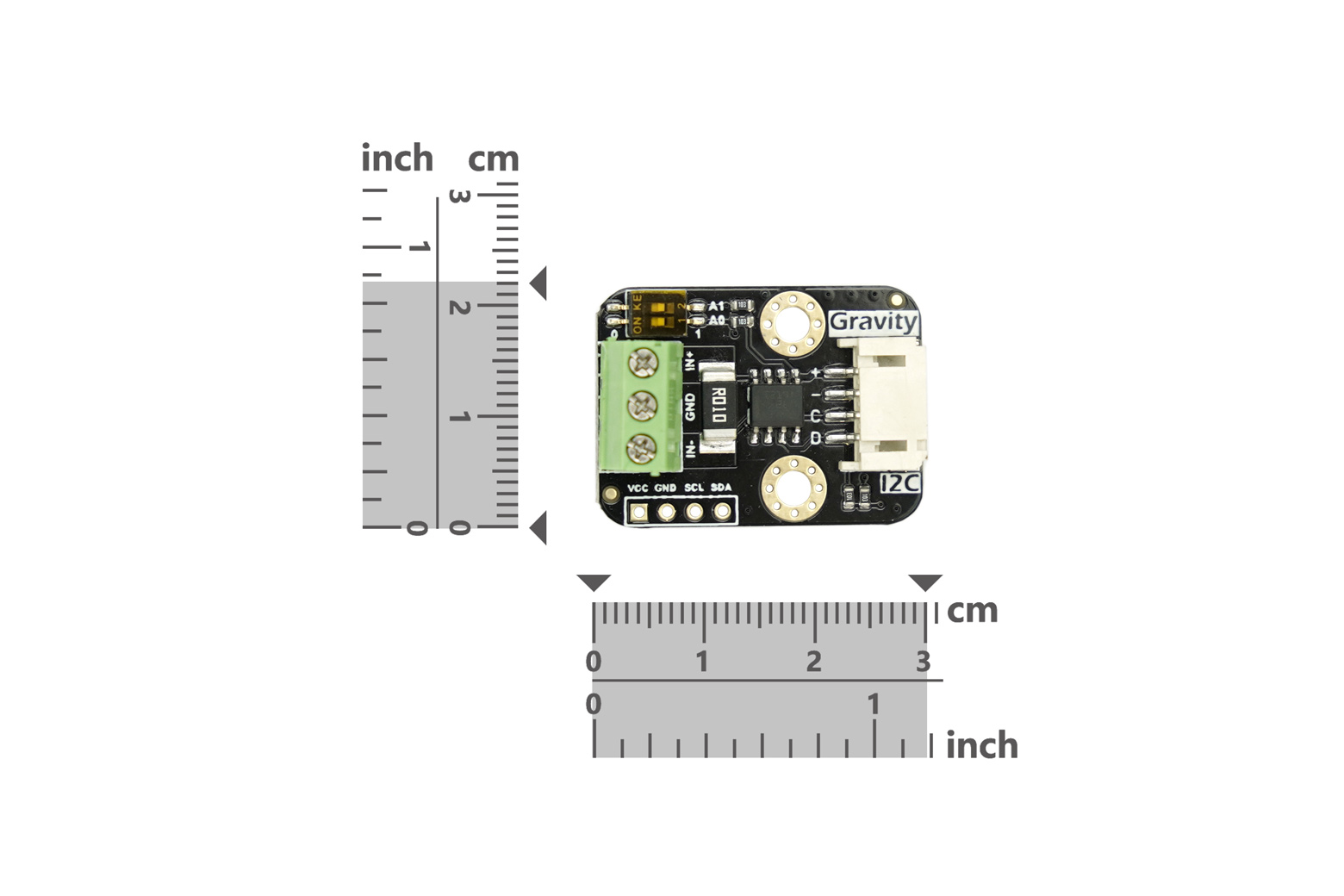

| Rozměry | 30 × 22 mm |
| Hmotnost | 4 g |
Použití
- měření spotřeby elektronických modulů a projektů
- správa energie solárních systémů
- měření kapacity a stavu baterií (fuel gauge)
- monitorování proudu motorů při zátěži
- vyhodnocení výdrže baterie
Balení obsahuje

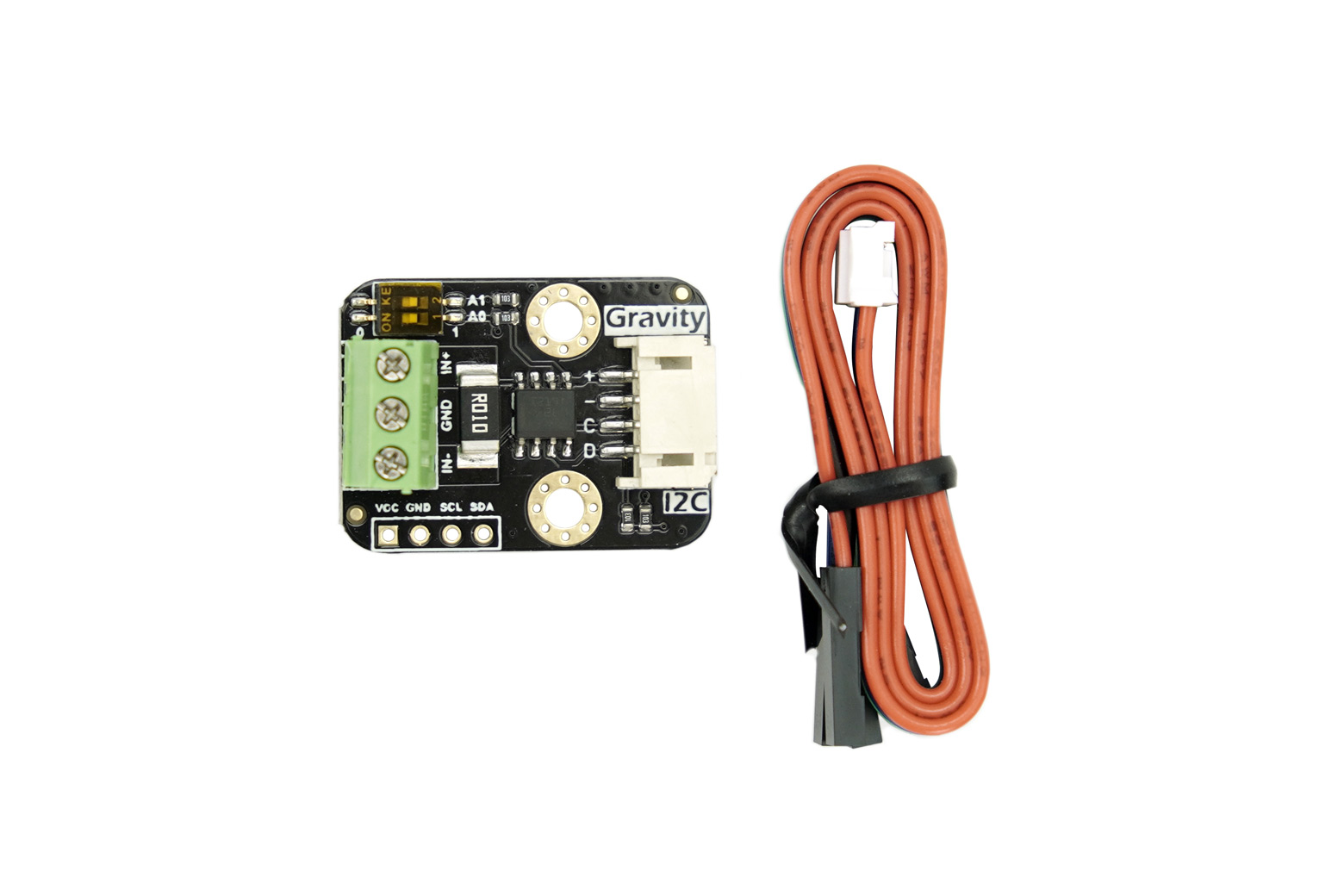

- 1× Gravity I2C Digital Wattmeter
- 1× kabel Gravity 4-pin I2C/UART
