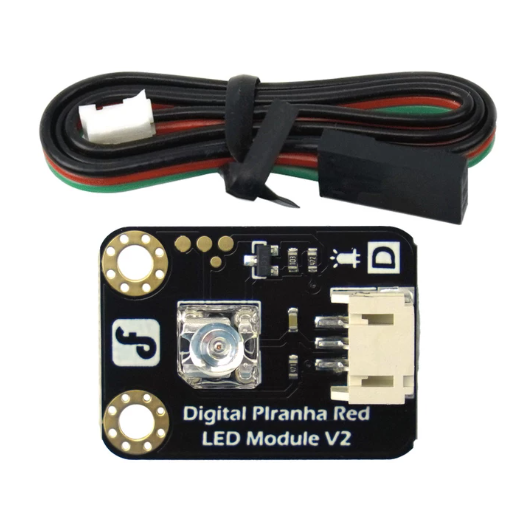

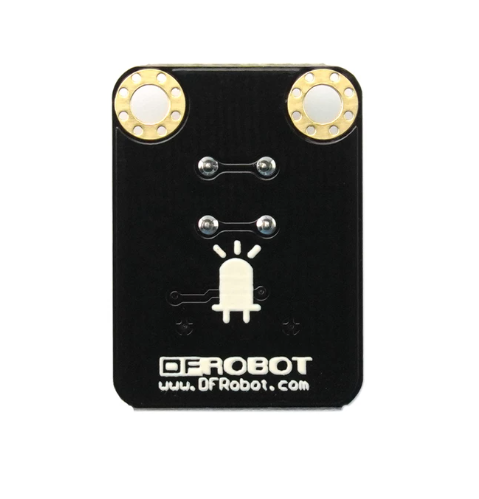

DFRobot Gravity digitální Piranha LED modul

71 Kč

Digitální LED modul Gravity s Piranha LED diodou, napájením 3,3 – 5 V a podporou PWM regulace jasu.

Vyčistit

Prosím, vyberte variantu produktu výše.

Skladem více typů

Přidat mezi oblíbené
Více informací
Katalogové číslo: DFR0031 Kategorie: Štítek:

Popis

DFRobot Gravity digitální Piranha LED modul je jednoduchý LED modul určený k použití s Arduino kompatibilními deskami a dalšími mikrokontroléry. Využívá digitální řídicí pin a umožňuje jednoduché zapínání, vypínání i regulaci jasu pomocí PWM signálu.

Modul patří do série Gravity, takže je vhodný k rychlému prototypování bez složitého zapojování. Je možné ho použít na světelné indikátory, výukové projekty, jednoduché signalizace, interaktivní světelné efekty nebo jako doplněk k senzorovým projektům.

LED modul se ovládá digitálním pinem mikrokontroléru. Podle dokumentace výrobce je modul aktivní při logické úrovni LOW a vypnutý při úrovni HIGH. Jas LED diody je možné regulovat pomocí PWM výstupu.

Hlavní vlastnosti

  • Digitální LED modul ze série Gravity
  • Piranha LED dioda s výrazným svitem
  • Napájení 3,3 – 5 V
  • Digitální ovládání přes mikrokontrolér
  • Podpora PWM regulace jasu
  • Jednoduché připojení pomocí Gravity kabelu
  • Dostupné varianty: červená, zelená a žlutá
  • Vhodné pro Arduino, ESP32, Raspberry Pi Pico a další vývojové desky

Technické specifikace

Typ produktu Digitální LED modul
Výrobce DFRobot
Série Gravity
Typ LED Piranha LED
Napájecí napětí 3,3 – 5 V
Řízení Digitální pin, podpora PWM
Vyzařovací úhel 65°
Rozměry 30 × 22 mm
Hmotnost 5 g
Dostupné barvy Červená / žlutá / zelená podle zvolené varianty

Varianty

Varianta Barva LED SKU výrobce Vlnová délka
R Červená DFR0031-R cca 620–625 nm
Y Žlutá DFR0031-Y 585–594 nm
G Zelená DFR0031-G 515–530 nm

Popis pinů

S Digitální řídicí pin, podpora PWM
+ Napájení 3,3 – 5 V
– GND

Použití

  • světelné indikátory a signalizace
  • Arduino a mikrokontrolérové projekty
  • PWM regulace jasu LED
  • výukové a školní projekty
  • interaktivní světelné efekty
  • prototypování se sérií Gravity

Více informací o zapojení, dokumentaci a ukázkovém kódu naleznete na stránce výrobce: DFRobot Gravity Digital Piranha LED Module Wiki

Další informace

Farba LED

Červená, Zelená, Žlutá

Časté dotazy

Jakým napětím je možné modul napájet?

Modul pracuje s napájením v rozsahu 3,3–5 V, takže je vhodný pro běžné mikrokontrolérové platformy.

Dá se jas LED regulovat?

Ano. Signálový vstup podporuje PWM regulaci, pomocí které je možné měnit jas LED.

Jak se LED zapíná a vypíná?

Modul používá obrácenou logiku: při úrovni LOW se LED rozsvítí a při úrovni HIGH zhasne.

Je modul kompatibilní s Arduinem?

Ano. Modul je vhodný pro Arduino a další vývojové desky s kompatibilním digitálním výstupem a napájením 3,3–5 V.

Jaké piny modul používá?

Modul má tři připojení: signálový vstup, napájení a GND. Signálový pin podporuje také PWM.

Jaké barvy LED jsou dostupné?

Produkt je dostupný ve variantách červená, žlutá a zelená. Barvu si vyberte při objednávce.

Liší se jednotlivé barevné varianty zapojením?

Ne. Základní zapojení a způsob ovládání jsou u červené, žluté i zelené verze stejné.

Jaký je vyzařovací úhel LED?

Výrobce uvádí vyzařovací úhel přibližně 65°.

Je potřeba externí rezistor k LED?

Ne. Jedná se o hotový LED modul určený k přímému připojení k vývojové desce podle doporučeného zapojení výrobce.

K čemu je Piranha LED modul vhodný?

Modul je vhodný například na stavovou signalizaci, světelné efekty, interaktivní projekty, hračky a výukové Arduino projekty.

Je Piranha LED jasnější než běžná 5 mm LED?

Podle výrobce poskytuje Piranha LED vyšší jas a širší vyzařovací rozsah než běžné kulaté LED moduly.
