Popis

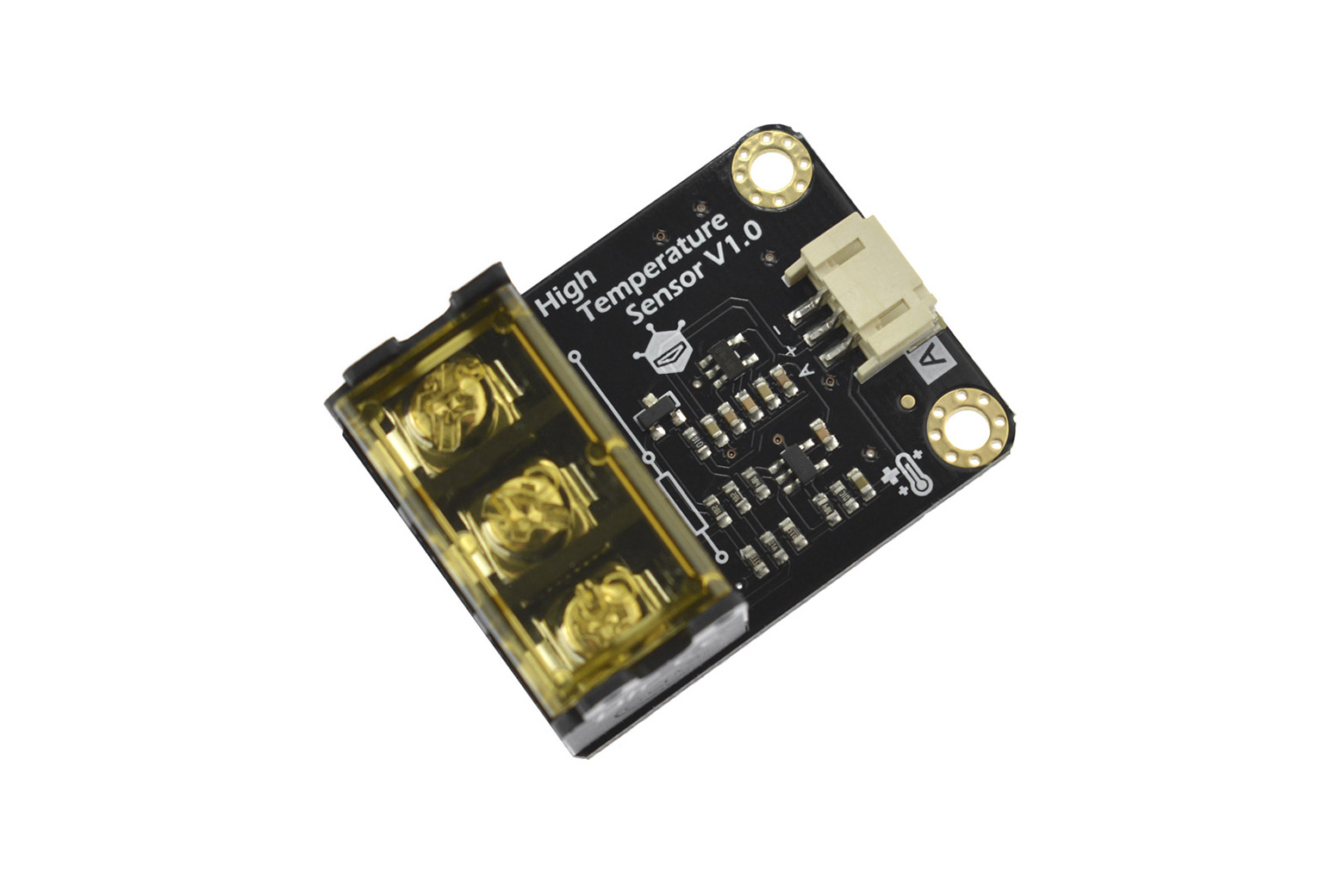

Analogový vysokoteplotný senzor je modul s průmyslovou sondou PT100, který spolehlivě měří teploty v rozsahu 30 – 350 °C – tedy výrazně nad možnosti běžných digitálních senzorů (např. DS18B20, který zvládne pouze přibližně do 125 °C). Sonda typu RTD (odporový snímač teploty) se běžně používá v průmyslovém monitorování a poskytuje stabilní a přesná měření prostřednictvím analogového výstupu.
Modul pracuje s napájením 3,3 – 5,5 V, takže jej jednoduše připojíte k platformám jako Arduino, STM32 a dalším mikrokontrolérům. Analogový výstup 0,2 – 2,8 V se snadno zpracuje přes ADC vstup, bez potřeby složitých komunikačních protokolů. Připojení zajišťuje standardní 3-pinové rozhraní Gravity a přiložený kábel, díky čemuž je modul vhodný na rychlé prototypování i výuku.
Hlavní vlastnosti
- Průmyslová sonda PT100 (RTD) pro měření vysokých teplot
- Rozsah měření 30 – 350 °C se stabilním analogovým výstupem
- Analogový výstup napětí 0,2 – 2,8 V
- Napájení 3,3 – 5,5 V – kompatibilní s Arduinem, STM32 a dalšími
- Standardní 3-pinové rozhraní Gravity pro jednoduché zapojení
- Součástí je 2 m dlouhá sonda PT100 pro flexibilní instalaci
Technické specifikace
| Napájecí napětí | 3,3 – 5,5 V |
|---|---|
| Analogový výstup | 0,2 – 2,8 V |
| Rozsah měření | 30 – 350 °C |
| Relativní chyba | ±2 % z plného rozsahu (F.S.) |

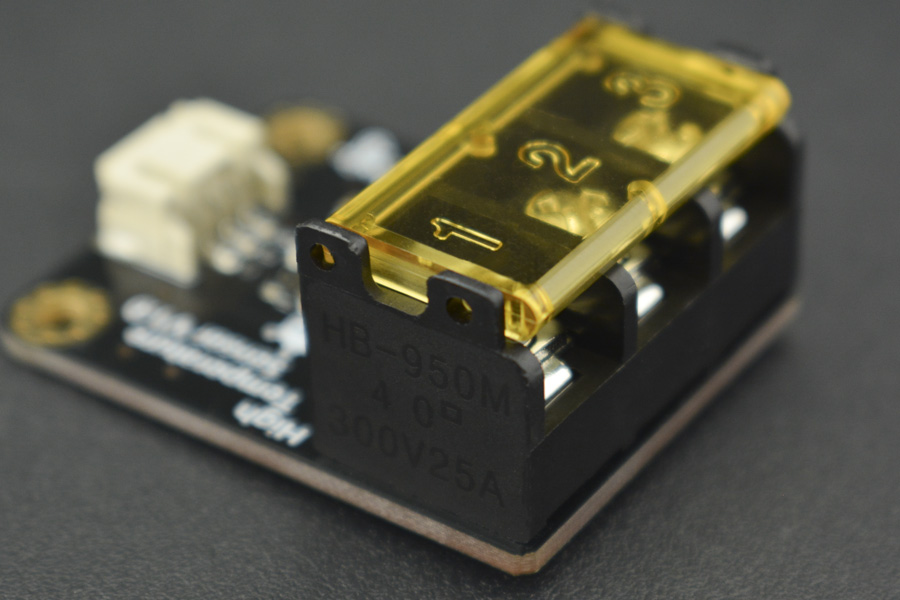

| Rozhraní | PH2.0-3P (Gravity) |

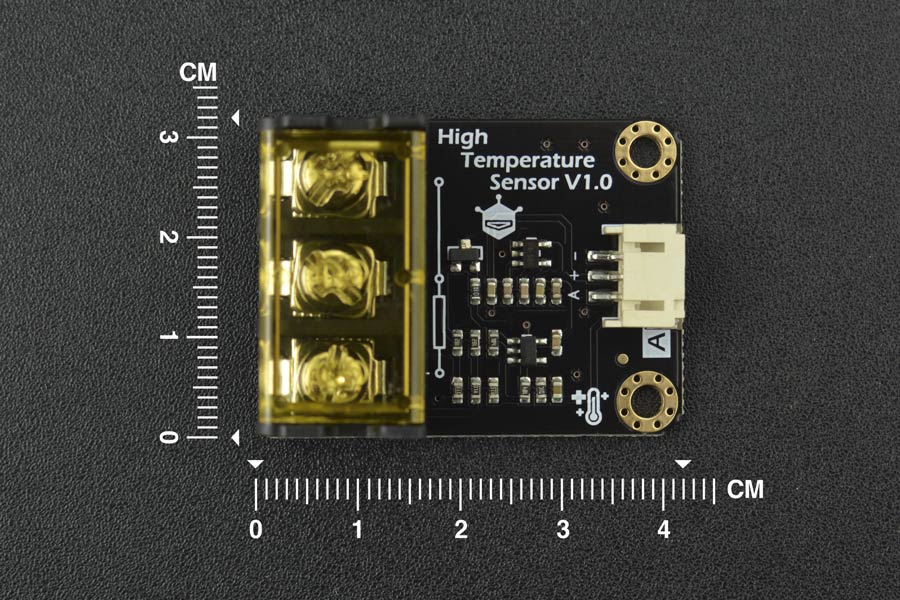

| Rozměry modulu | 42 × 32 × 18 mm |
| Vodotěsnost modulu | ne |
Sonda PT100
| Pracovní teplota sondy | −20 – 400 °C |
|---|---|
| Teplotní odolnost opletení | do 200 °C |
| Délka kabelu | 2 m |
| Přesnost | 0,5 °C |
| Vodotěsnost sondy | ano |
Použití
- průmyslové monitorování teploty
- laboratorní tepelné experimenty
- monitorování topných systémů
- prototypy řízení vysokoteplotních procesů
- měření teploty v robotice a vestavěných systémech
- STEM a edukační inženýrské projekty
Balení obsahuje
- 1× modul analogového vysokoteplotního senzoru
- 1× sonda PT100
- 1× analogový senzorový kábel
