Popis

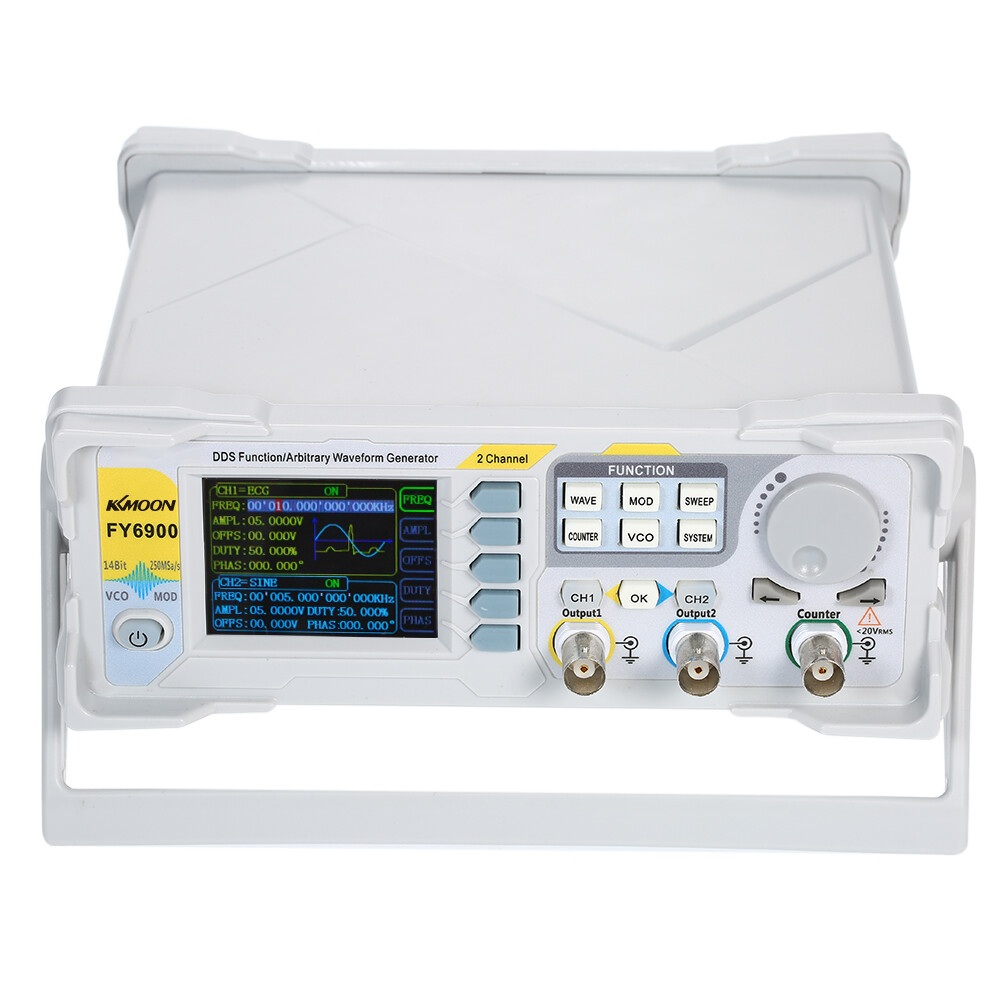

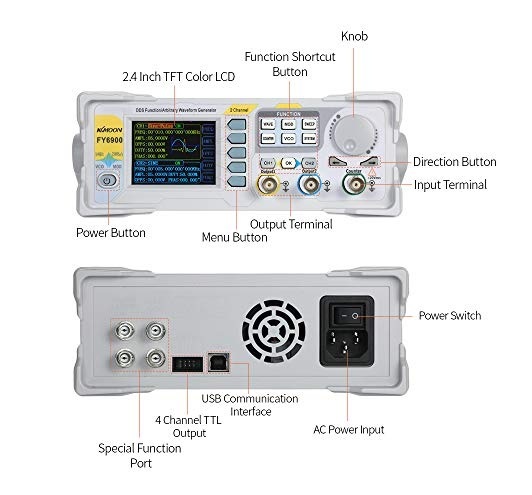

FY6900-100M DDS je duální signální generátor s technologií přímé digitální syntézy (DDS), který umožňuje přesné a stabilní generování široké škály signálů až do frekvence 100 MHz. Nabízí dva nezávislé výstupní kanály, možnost generování standardních i uživatelsky definovaných (arbitrárních) vln a integrovaný čítač frekvence.
Pro více informací doporučujeme prostudovat manuál. Generátor je možné použít s PC softwarem.
Specifikace
Typ zařízení: Digitální DDS (Direct Digital Synthesis) signálový generátor
Model: FY6900-100M nebo FY6900-20M (max. 100MHz nebo 20MHz)
Počet kanálů: 2 nezávislé výstupní kanály
Maximální výstupní frekvence: 100 MHz
Rozlišení fáze: 0,01°
Rozlišení amplitudy: 1 mV – 24 Vpp
Výstupní impedance: 50 Ω
Přesnost frekvence: ±1 × 10⁻⁶
Vzorkovací frekvence: až 250 MSa/s
Délka arbitrární vlny: až 8192 bodů, 14bitové rozlišení
Podporované tvary signálu: sinus, trojúhelník, obdélník, pilovitý, pulzní, šum, DC, uživatelsky definované
Možnosti modulace: pulzní režim, fázový posun, synchronizace kanálů
Integrovaný měřicí nástroj: čítač frekvence
Displej: barevný LCD (2,4″)
Ovládání: tlačítka a otočný enkodér
Napájení: AC 100–240 V, 50/60 Hz
Synchronizace více jednotek: podpora až 16 kanálů
Rozměry: kompaktní stolní provedení
Použití: výzkum, testování elektronických obvodů, RF aplikace, kalibrace, školní laboratoře
Tento generátor kombinuje vysokou přesnost DDS technologie, jednoduché ovládání a široké možnosti generování signálů, díky čemuž představuje ideální řešení pro každého, kdo potřebuje spolehlivý zdroj signálů pro testování a vývoj elektroniky.
