Popis

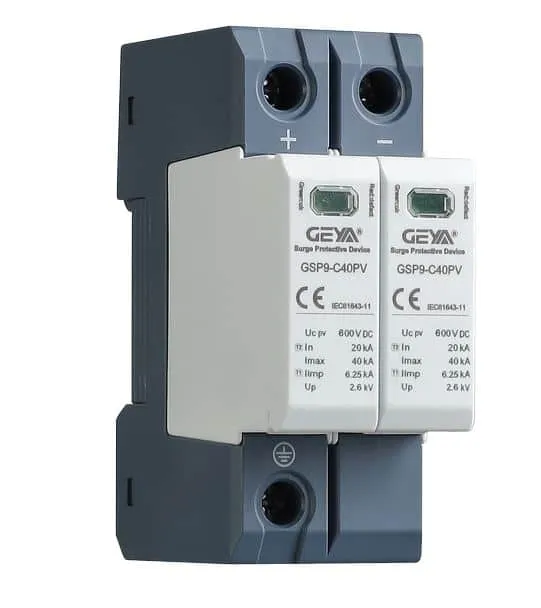

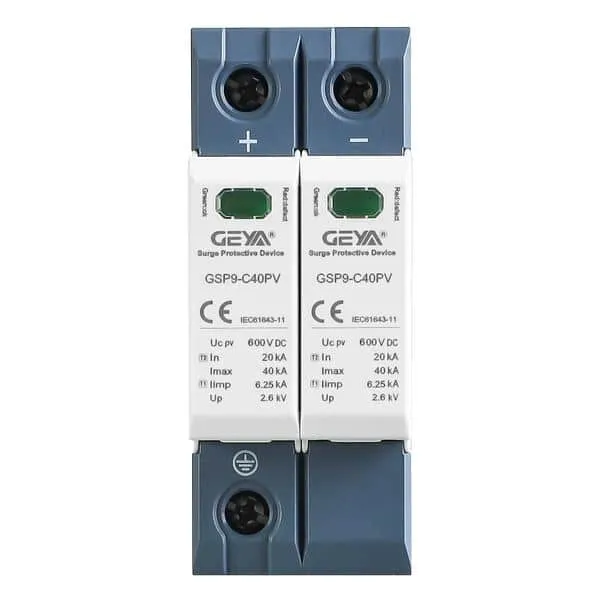

GEYA GSP9-C40PV je DC přepěťová ochrana určená k ochraně stejnosměrných obvodů před přepětím, bleskovým proudem a krátkodobými napěťovými špičkami. Používá se zejména pro fotovoltaické systémy, PV rozváděče, měniče a DC rozvodné skříně.
Přepěťová ochrana patří do třídy T1+T2 / Class I+II a nabízí spolehlivou ochranu s kapacitou až 40 kA. Modulární provedení umožňuje jednoduchou údržbu a vizuální signalizace stavu usnadňuje kontrolu zařízení – zelená znamená normální provoz, červená poruchu modulu.
Hlavní vlastnosti a výhody
- Vysoká svodová kapacita – až 40kA pro ochranu před přepěťovými špičkami
- Rychlá odezva – reakční čas pouze 25 ns

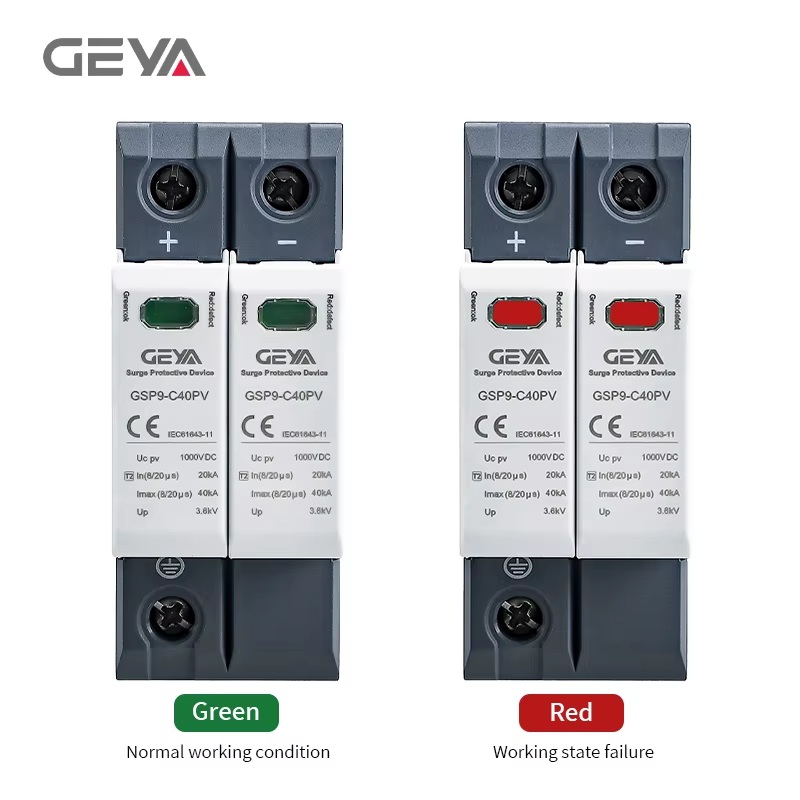

- Signalizace stavu – zelená znamená normální provoz, červená poruchu modulu.
- Dvojité tepelné odpojení – ochrana při poruchových stavech
- Modulární provedení – zásuvný modul pro jednoduchou výměnu

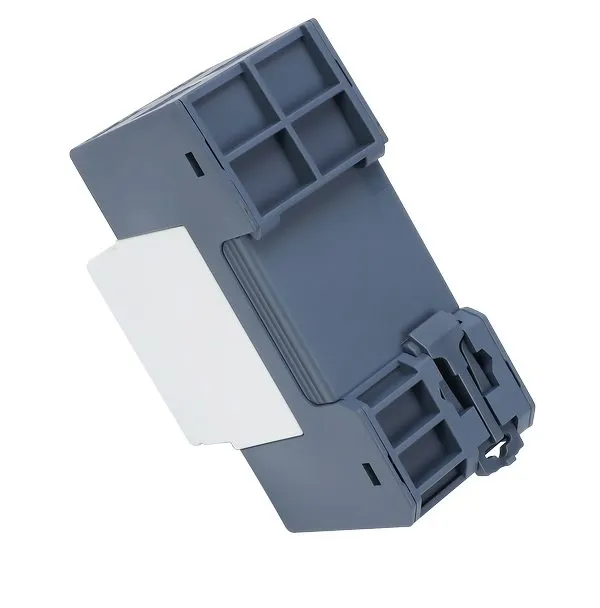

- DIN lišta – vhodné do rozváděčů (35 mm DIN lišta)
- Široký teplotní rozsah – provoz od -40 až +85 °C
Technické specifikace
| Parametr | GEYA 600 V 2P 40 kA | GEYA 1000 V 2P 40 kA |
| Model | GSP9-C40PV | GSP9-C40PV |
| Typ ochrany | T1+T2 / Class I+II | T1+T2 / Class I+II |
| Počet pólů | 2P | 2P |
| Max. PV provozní napětí | 600 V DC | 1000 V DC |
| Jmenovitý vybíjecí proud | 20 kA | 20 kA |
| Max. vybíjecí proud | 40 kA | 40 kA |
| Impulzní proud | 6,25 kA | 6,25 kA |
| Napěťová ochranná úroveň | 2,6 kV | 3,6 kV |
| Reakční čas | 25 ns | 25 ns |
| Montáž | 35 mm DIN lišta | 35 mm DIN lišta |
| Doporučená pojistka/jistič | 32 A | 32 A |
| Provozní teplota | -40 až +85 °C | -40 až +85 °C |
Použití a aplikace
Tento přepěťový ochranný modul je vhodný pro:
- Fotovoltaické systémy a solární instalace
- PV rozváděče a DC rozvodné skříně
- Měniče a invertory
- Ochranu DC vedení před přepětím
- Profesionální elektroinstalace

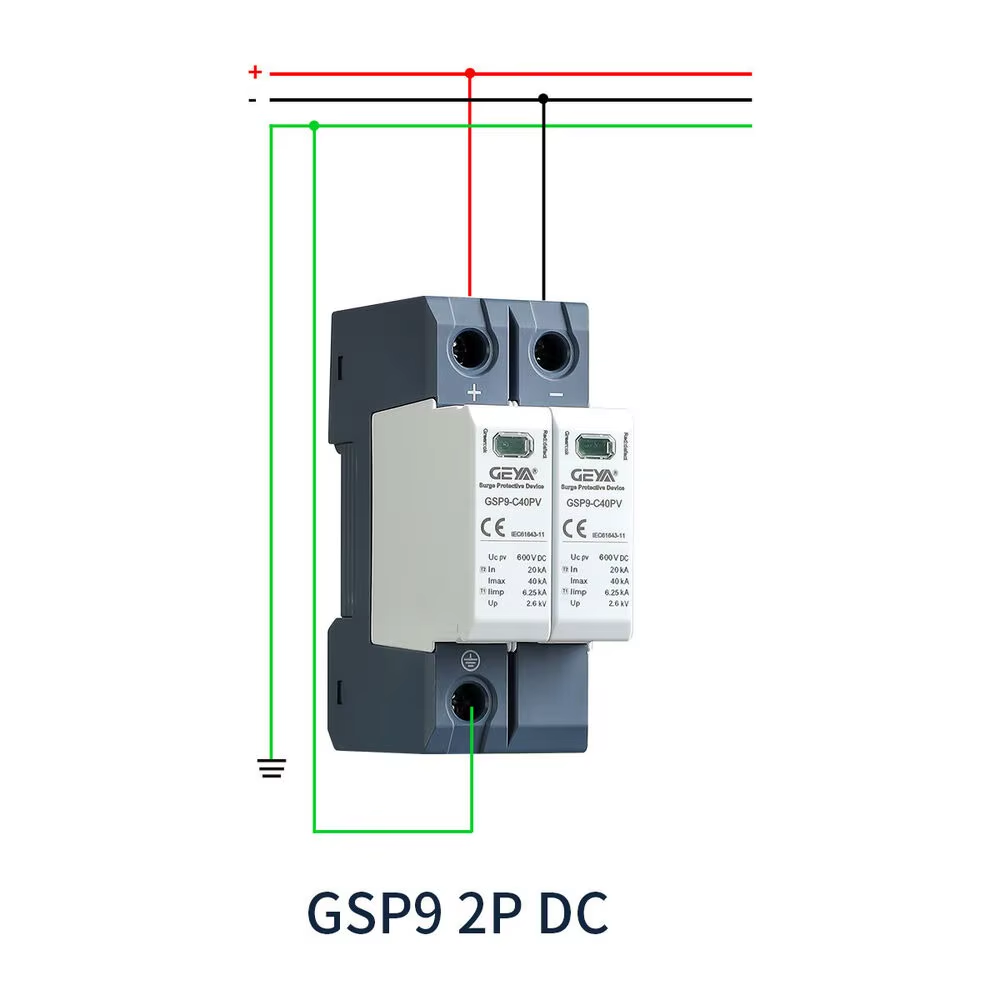

Podrobné technické údaje, rozměry a schéma zapojení zařízení GSP9-C40PV jsou uvedeny v příloze – datasheetu výrobce GSP9-C40PV-600V-1000V-DC-SPD-PRODUCT-DATASHEET
