Popis
Step-up měnič napětí vzhůru s výstpuným proudem až do 20A. Modul je typu boost a tedy vstupní napětí musí být menší než výstupní. Při výstupních proudech nad 15A doporučujeme použít i ventilátor případně lze použít 2 moduly paralelně při vyšších proudech než 20A. Modul má zabudovanou ochranu proti vysokým proudům, zkratům. Nemá ochranu proti přepólování.

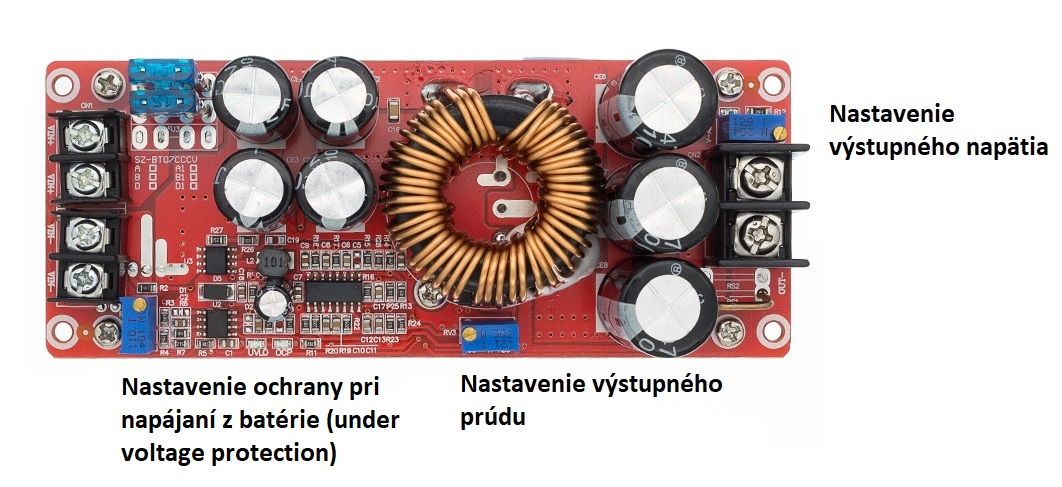

Na modulu jsou použity MOSFETY: NCE60H15 a NCE85H21TC. Na modulu jsou 3 trimmry:
Označení CC – nastavení maximálního výstupního proudu
Označení CV – nastavení výstupního napětí
Neoznačený – slouží při připojování modulu z baterie. Potenciometrem se nastavuje under-voltage protection. Pokud napětí na vstupu je menší, než nastavené pomocí trimmru, modul se uspí.
Specifikace:
Typ: 1200W 20A non-isolated BOOST converter
Vstupní napětí: 8 – 60V
Výstupní napětí: 12 – 80V, nastavitelné potenciometrem
Výstupní proud: 0.3A – 20A nastavitelné potenciometrem
Frekvence: 150 kHz
Při výstupních proudech nad 15A doporučujeme použít i ventilátor případně lze použít 2 moduly paralelně při vyšších proudech než 20A
Modul má zabudovanou ochranu proti vysokým proudům, zkratům. Nemá ochranu proti přepólování
Rozměry: 130 x 52 x 15 mm
/stepup step up step- up boost converter menic napětí směrem nahoru konverter high power adjustable voltmetr
/DC-DC teljesítménynövelő átalakító 1200W 20A Feszültségnövelő átalakító 20A-ig
Miroslav Poništ –
Ako stvorené pre E-kolobežky !Z pôvodného zdroja akumulátora 36V ,Tento “medzi kus” Pomôže dosiahnuť z pôvodných 36V napájania akumulátorov–Z 12V batérie..Teda E-kolobežka mi naozaj “šlape” na 12 V akumulátor !!! Naozaj kyselinový 12V akumulátor za pomoci boosteru nahradí vysoko-ampérový zdroj E-Kolobežky!
Peter –
Dosť som ostal sklamaný keď že mi menič došiel poškodený jeden potenciometer držal na jednej z 3 nožičiek takže nepoužiteľná ochrana proti vybitiu našťastie ide aj bez neho ostatok pohode okrem toho že nedá viac ako 700w bez chladenia ako celku dobrého chladenia nie len na chladič ale prievan okolo komplet hlavné vynutie sa nad 700w prehrieva nad 80 stupňov až sa lak vypaluje inak ako pohode len som sklamaný že udávaný vykon to bohužiaľ nedá a ak hej tak vetrak by musela byť celá krabička ? kebyže viem tak kúpim radšej ten 600w a ten aj sľúbený vykon dá ?
