Popis

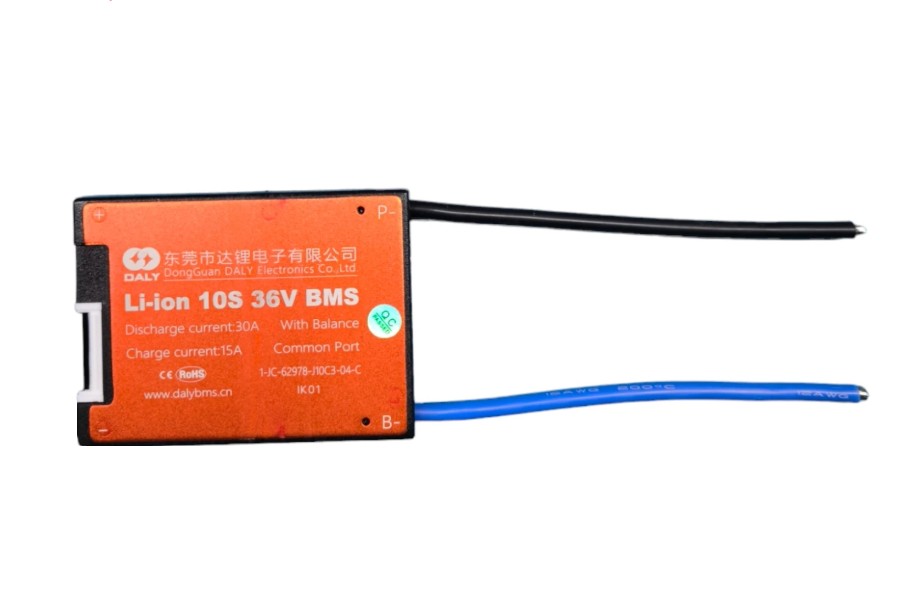

Daly Standard BMS (Battery Management System) 10S 36V 30A je hardwarový správce baterií (BMS) pro 10článkové Li-ion/NMC akumulátorové sestavy se jmenovitým napětím 36 V. Jedná se o common-port verzi – zátěž i nabíječka sdílejí jeden negativní vývod P−, což zjednodušuje zapojení. BMS chrání bateriový pack před poškozením a zajišťuje spolehlivý provoz.
Deska využívá precizní detekční čip s přesností napětí ±0,025 V a ochranou při zkratu v čase 250 – 500 µs. Na rozdíl od Smart verze nemá Bluetooth ani UART komunikaci – všechny ochranné funkce jsou realizovány hardwarově bez potřeby softwaru.
Upozornění při zapojování
- B− (modrý silový vývod) připojit na nejnegativnější bod článkového packu
- P− (černý silový vývod) připojit na negativ zátěže i nabíječky (common port)
- 11pinový balanční konektor zapojit v pořadí B0 (reference GND packu) → B1 … B10; záměnné nebo vynechané piny způsobují poškození BMS
- Zakázáno: zpětné zapojení B− a P−, použití s LiFePO4 nebo LTO články, přetížení nad jmenovitý proud
Hlavní vlastnosti
- Hardware BMS pro 10S Li-ion/NMC (36 V jmenovitě)
- Provoz common port – zátěž a nabíječka na společném P−
- Proud vybíjení 30 A, proud nabíjení 15 A
- Přesnost detekce napětí ±0,025 V
- Ochrana při zkratu 250 – 500 µs
- 11pinový balanční konektor (B0 – B10)
- Silové vývody: B− (modrý) a P− (černý)
- Bez Bluetooth a UART – čistě hardwarová ochrana
Technické specifikace
| Chemie článků | Li-ion / NMC |
|---|---|
| Počet článků (série) | 10S |
| Jmenovité napětí packu | 36 V |
| Proud vybíjení | 30 A |
| Proud nabíjení | 15 A |
| Typ portu | common port (P− společný pro zátěž i nabíječku) |
| Přesnost napětí | ±0,025 V |
| Ochrana při zkratu | 250 – 500 µs |
| Balanční konektor | 11pinový (B0 – B10) |
| Silové vývody | B− (modrý), P− (černý) |
| Komunikace | žádná (hardwarová verze) |
| Záruka | 1 rok |
Ochranné funkce
- přepětí článku (OVP)
- podpětí článku (UVP)
- přepětí celého packu
- podpětí celého packu
- nadproud při vybíjení (OCP)
- zkrat (SCP, 250 – 500 µs)
- ochrana při nabíjení nadproudem
Použití
- elektrická kola a koloběžky (36 V e-bike)
- tříkolky a nízkorychlostní vozidla
- zahradní a průmyslové stroje napájené bateriemi
- solární a outdoor energy storage systémy
- DIY Li-ion bateriové sestavy 36 V
Balení obsahuje
- 1× BMS Daly Standard 10S 36V 30A
