Arduino Nano R4 originál s USB-C

369 Kč (bez DPH 305 Kč )

32bitový procesor Renesas RA4M1, USB-C, 5V logika, nepřipájené piny

23 skladem

Skladem 23 ks

Přidat mezi oblíbené
Katalogové číslo: ARD618 Kategorie: , Štítek:

Popis

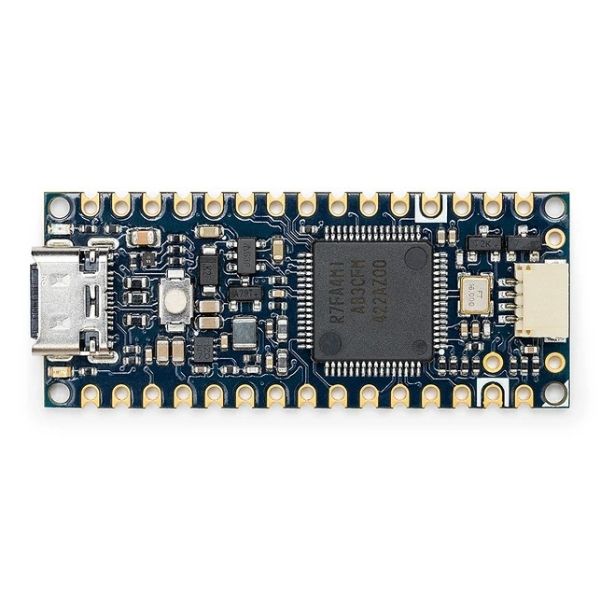

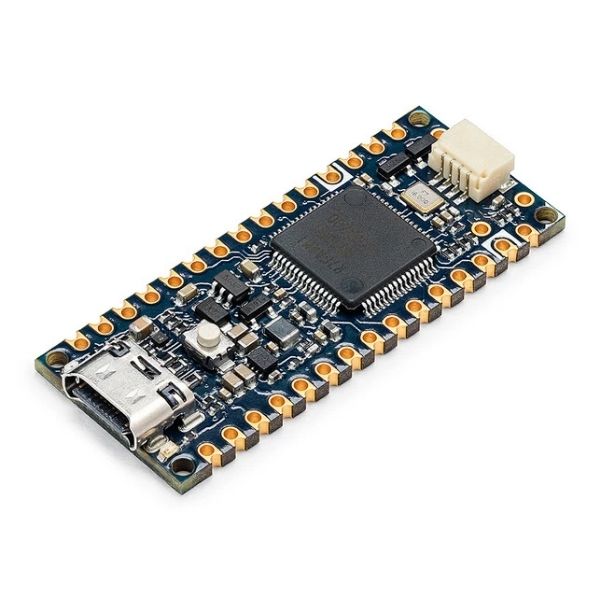

Arduino Nano R4 je originální vývojová deska Arduino s 32bitovým mikrokontrolérem Renesas RA4M1 (Arm Cortex-M4) pracujícím na frekvenci 48 MHz. Nabízí vyšší výkon a více paměti než klasické Arduino Nano, přičemž si zachovává kompaktní rozměry a 5V logické úrovně.

Deska je vybavena konektorem USB-C, rozhraním Qwiic pro jednoduché připojení senzorů, programovatelnou RGB LED a podporou komunikace CAN. Díky nepřipájeným pinům a kontaktům na okrajích desky je vhodná i pro integraci do vlastních elektronických zařízení.

Hlavní vlastnosti

  • 32bitový procesor Arm Cortex-M4 s frekvencí 48 MHz
  • 256 kB Flash, 32 kB SRAM a 8 kB EEPROM
  • USB-C pro programování, napájení a sériovou komunikaci
  • 5V logika kompatibilní s mnoha moduly pro Arduino Nano
  • Qwiic konektor pro připojení I2C senzorů a příslušenství
  • 14bitový ADC, 12bitový DAC a integrovaný operační zesilovač
  • podpora CAN, SPI, I2C, UART a hodin reálného času (RTC)
  • programovatelná RGB LED a podpora emulace USB klávesnice a myši

Technické parametry

Mikrokontrolér Renesas RA4M1 (Arm Cortex-M4, 32bit)
Frekvence 48 MHz
Flash paměť 256 kB
SRAM 32 kB
EEPROM 8 kB
Digitální I/O 21 (včetně pinů s dalšími funkcemi)
Analogové vstupy 8 (14bitový ADC)
PWM 6 pinů
DAC 1× 12bitový (A0)
Komunikační rozhraní UART, SPI, 2× I2C, CAN
Qwiic ano, I2C s logikou 3,3 V
Provozní napětí 5 V DC
Vstupní napětí VIN 6–21 V DC
Max. proud na I/O pin 8 mA
USB konektor USB-C
Integrované funkce RTC, operační zesilovač, RGB LED
Rozměry 45 × 18 mm
Piny nepřipájené

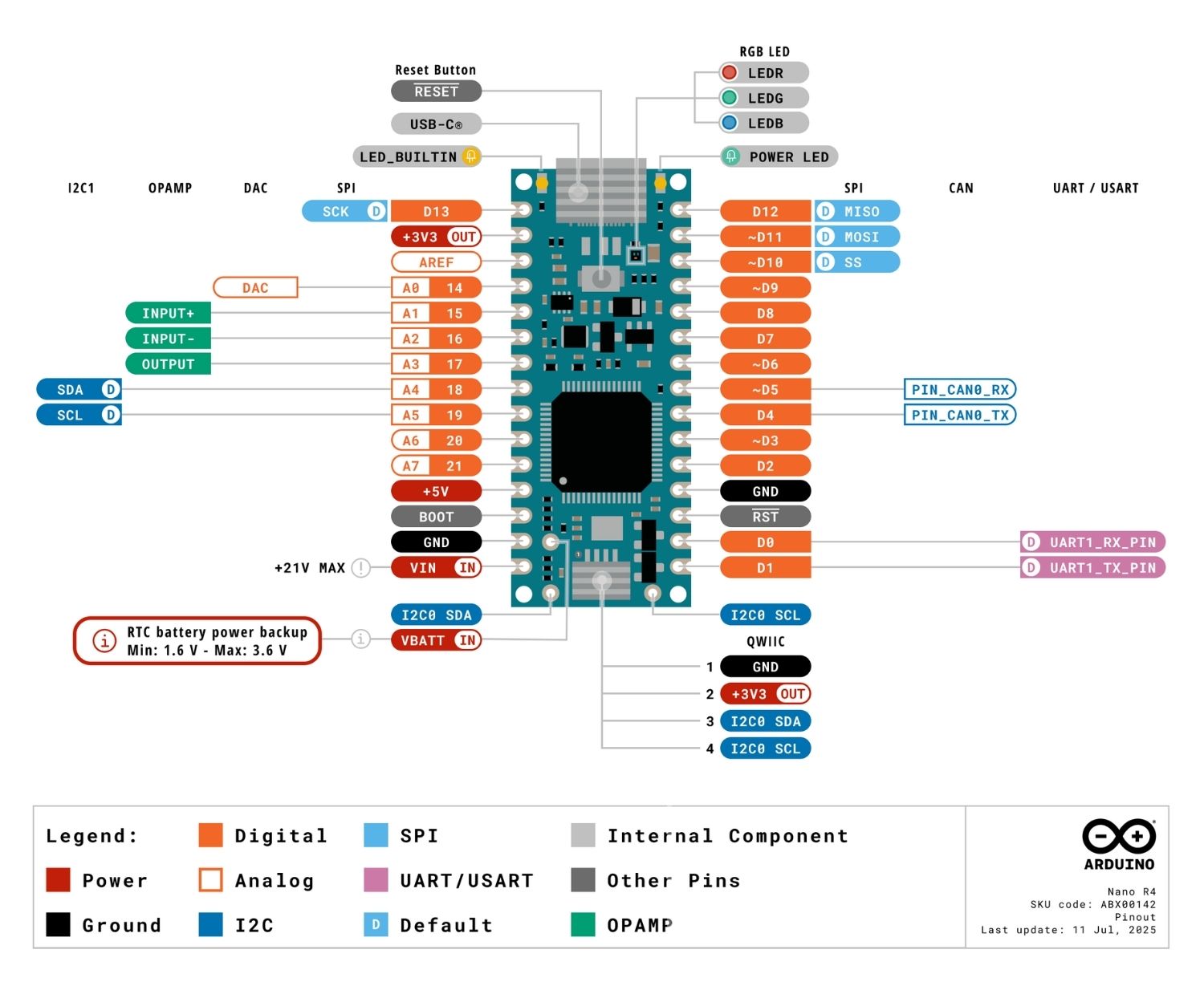

Rozložení pinů (pinout)

Použití

  • vývoj a testování elektronických projektů
  • robotika, automatizace a řídicí systémy
  • připojení senzorů, displejů a dalších modulů
  • zpracování analogových a digitálních signálů
  • kompaktní zařízení a vlastní desky plošných spojů

Poznámka: Komunikace CAN vyžaduje externí CAN transceiver. Při použití starších projektů a knihoven pro Arduino Nano s procesorem ATmega328P může být nutná úprava programu z důvodu odlišné architektury mikrokontroléru.

Programování

Arduino Nano R4 se programuje v prostředí Arduino IDE pomocí USB-C. Postup nastavení desky a prvního programu naleznete v oficiální dokumentaci Arduino Nano R4.

Související produkty

Pokud hledáte další originální desky Arduino, podívejte se i na Arduino UNO R4 Minima se stejnou rodinou mikrokontroléru nebo klasické Arduino Nano originál s procesorem ATmega328P.

Dokumentace

Kompletní technické podklady výrobce jsou dostupné online: technický list Arduino Nano R4 (PDF), rozložení pinů (Pinout PDF) a oficiální dokumentace s návody, schématy a CAD soubory.

Časté dotazy

Je Arduino Nano R4 originální produkt?

Ano. Jde o originální vývojovou desku Arduino s označením výrobce ABX00142 a 32bitovým mikrokontrolérem Renesas RA4M1.

Má Arduino Nano R4 připájené piny?

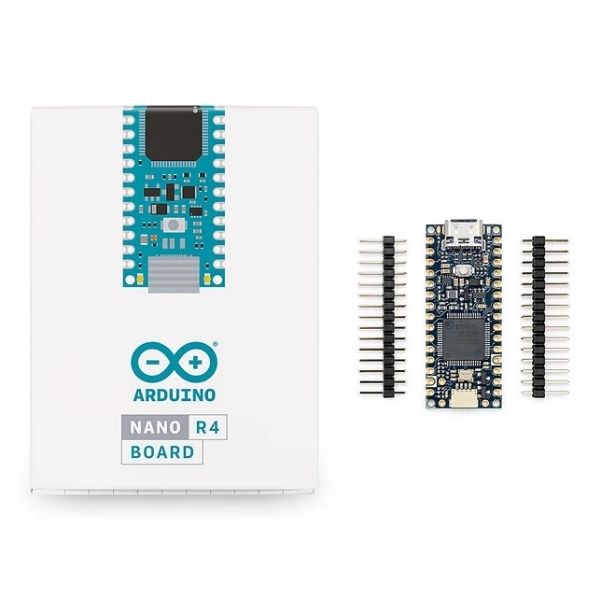

Ne. Nabízená verze ABX00142 nemá připájené pinové lišty. Pro použití v nepájivém poli je potřeba osadit a připájet vhodné pinové lišty. Deska má také kontakty na okrajích, které umožňují přímou integraci do vlastní DPS.

Jaký je rozdíl mezi Arduino Nano R4 a klasickým Arduino Nano?

Arduino Nano R4 používá výkonnější 32bitový procesor Renesas RA4M1 s frekvencí 48 MHz, zatímco klasické Nano využívá 8bitový ATmega328P. Nano R4 nabízí více paměti, USB-C, podporu CAN a další moderní funkce.

Mohu použít příslušenství určené pro klasické Arduino Nano?

Ano. Nano R4 zachovává rozložení pinů a 5V logické úrovně klasického Arduino Nano, proto je kompatibilní s mnoha existujícími moduly a rozšiřujícími deskami. U konkrétního příslušenství doporučujeme ověřit jeho požadavky.

Budou mé programy ze staršího Arduino Nano fungovat i na Nano R4?

Mnoho programů napsaných pomocí standardních funkcí Arduino bude fungovat i na Nano R4. Kód nebo knihovny závislé na architektuře AVR však mohou vyžadovat úpravy, protože Nano R4 používá mikrokontrolér Renesas.

Jak se Arduino Nano R4 programuje?

Deska se programuje pomocí Arduino IDE přes konektor USB-C. Po připojení k počítači je potřeba nainstalovat příslušnou podporu desky a vybrat správný model a port.

Jaké napájení potřebuje Arduino Nano R4?

Desku lze napájet přes USB-C nebo externím napětím 6–21 V DC na pinu VIN. Samotný mikrokontrolér a jeho GPIO pracují s logickou úrovní 5 V.

K čemu slouží konektor Qwiic?

Qwiic umožňuje jednoduché připojení kompatibilních I2C senzorů a modulů bez pájení. Toto rozhraní pracuje s logikou 3,3 V, zatímco hlavní GPIO desky používají 5 V.

Podporuje Arduino Nano R4 komunikaci CAN?

Ano. Mikrokontrolér má integrovaný CAN řadič, který lze využít například v automatizaci. Pro připojení k fyzické sběrnici CAN je však potřeba externí CAN transceiver.

Má Arduino Nano R4 vestavěné Wi-Fi nebo Bluetooth?

Ne. Nano R4 nemá integrované bezdrátové rozhraní Wi-Fi ani Bluetooth. Bezdrátovou komunikaci lze doplnit pomocí kompatibilního externího modulu.

Má Arduino Nano R4 analogový výstup DAC?

Ano. Deska obsahuje 12bitový digitálně-analogový převodník (DAC) dostupný na pinu A0, který umožňuje generovat analogové napětí pomocí programu.

Má deska hodiny reálného času (RTC)?

Ano. Nano R4 má integrované RTC pro sledování času a data. Podporuje také záložní napájení RTC přes vývod VBATT, například pomocí vhodné externí baterie.
