Popis

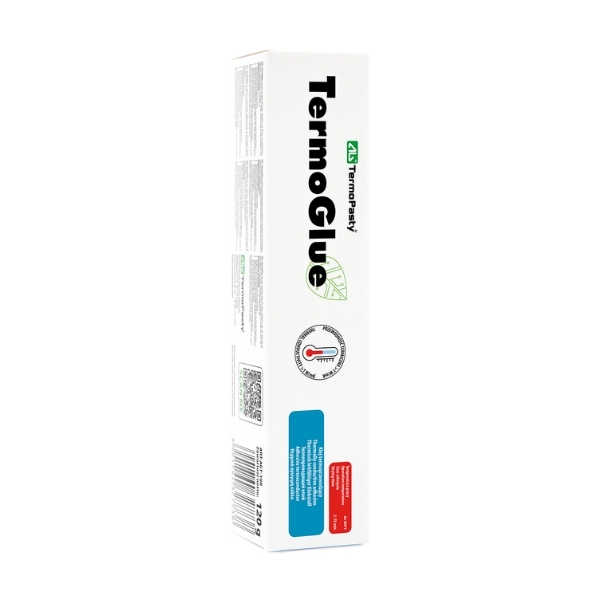

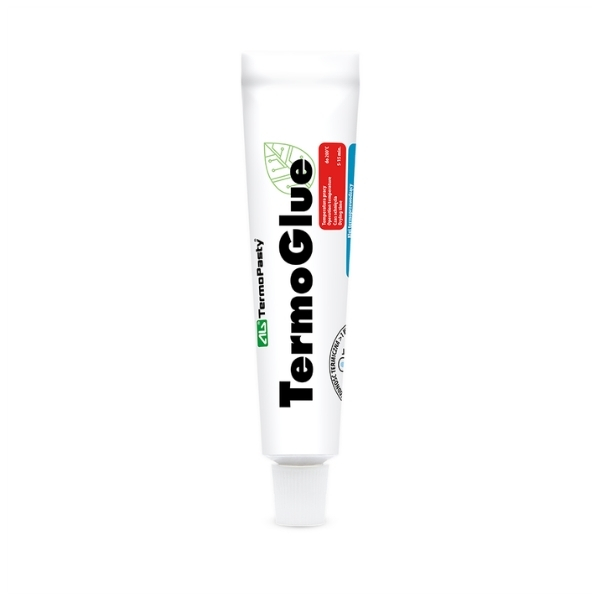

AG TermoPasty TermoGlue je bílé teplovodivé lepidlo určené k trvalému upevnění chladičů a elektronických součástek. Spojuje pevný lepicí spoj s tepelnou vodivostí 1,0 W/mK, čímž umožňuje přenos tepla mezi lepenými povrchy.
Po vytvrzení vytváří pružný spoj odolný vůči rozpouštědlům. Má dobré dielektrické vlastnosti, je chemicky kompatibilní s většinou běžných materiálů v elektronice a umožňuje aplikaci ve vrstvě do 6 mm.
Použití
- připevnění chladičů na čipy, paměti, čipsety a tranzistory
- upevnění malých chladičů na moduly, drivery a stabilizátory
- lepení a vyplnění mezer mezi zahřívajícími se díly
- aplikace vyžadující pevné spojení a zároveň odvod tepla
Upozornění: Lepidlo vytváří trvalý spoj, proto není vhodné tam, kde se předpokládá pravidelná demontáž chladiče. V takovém případě doporučujeme teplovodivou pastu nebo podložku.
Technické parametry
| Tepelná vodivost |
1,0 W/mK |
| Barva |
bílá |
| Pracovní teplota |
−50 °C až +200 °C |
| Zaschnutí povrchu |
5–15 minut |
| Úplné vytvrzení |
24–48 hodin |
| Maximální tloušťka vrstvy |
6 mm |
| Tvrdost Shore A |
45–75 |
| Prodloužení |
100 % |
| Pevnost v tahu |
2,0 MPa |
| Elektrická pevnost |
20,0 kV/mm |
| Dielektrická konstanta |
3,0 |
| Ztrátový činitel (60 Hz) |
0,003 |
| Balení |
tuba 120 g |
| Trvanlivost |
6 měsíců |
Návod k použití
- Lepené povrchy očistěte a odmastěte, například izopropylalkoholem, a nechte zcela vyschnout.
- Naneste rovnoměrnou vrstvu lepidla na jeden z povrchů. Maximální doporučená tloušťka je 6 mm.
- Díly přiložte k sobě a přitlačte. V případě potřeby je zajistěte v požadované poloze.
- Nechte vytvrdnout bez pohybu. Povrch zaschne přibližně za 5–15 minut, úplné vytvrzení trvá 24–48 hodin v závislosti na tloušťce vrstvy a podmínkách aplikace.
Poznámka: Pro účinný přenos tepla používejte přiměřenou tloušťku lepidla. U větších nebo těžších chladičů zvažte i mechanické zajištění.
Skladování
Skladujte na chladném, suchém a dobře větraném místě, chráněném před přímým slunečním zářením. Po použití tubu důkladně uzavřete.
Upozornění: Výrobce uvádí trvanlivost pouze 6 měsíců. Před použitím zkontrolujte údaje o trvanlivosti konkrétního balení.
Bezpečnostní upozornění
Podle aktuálního bezpečnostního listu není směs klasifikována jako nebezpečná podle nařízení CLP. Dodržujte běžné zásady bezpečné práce s chemickými přípravky. Při opakovaném nebo dlouhodobém kontaktu používejte ochranné rukavice.
Výrobce uvádí použití pro profesionální uživatele. Před použitím si přečtěte bezpečnostní list.
Související produkty
K očištění povrchů před lepením můžete použít izopropylalkohol (IPA) 99 %. Jako alternativu k připevnění menších chladičů nabízíme také teplovodivou oboustrannou lepicí pásku. Pokud potřebujete pouze přenos tepla bez lepení, podívejte se na teplovodivou pastu GD900.
Dokumentace
Podrobné technické a bezpečnostní informace naleznete v dokumentech výrobce: Technický list TermoGlue (TDS, PDF) a Bezpečnostní list TermoGlue (SDS, PDF).
Časté dotazy
Jaký je rozdíl mezi teplovodivým lepidlem a teplovodivou pastou?
Teplovodivé lepidlo součástky nejen tepelně spojuje, ale také je pevně přilepí. Běžná teplovodivá pasta slouží k přenosu tepla a sama o sobě nevytváří pevný spoj. TermoGlue je proto vhodné tam, kde potřebujete chladič trvale upevnit.
Je možné po vytvrzení chladič odstranit?
TermoGlue vytváří trvalý lepicí spoj, proto odstranění chladiče může být náročné a může vést k poškození součástky. Pokud plánujete chladič v budoucnu demontovat, doporučujeme raději teplovodivou pastu nebo vhodnou podložku.
Na jaké součástky je lepidlo vhodné?
Lepidlo je určeno zejména k upevnění chladičů na paměťové čipy, čipsety, tranzistory a další elektronické součástky, u kterých je potřeba zajistit pevné spojení a zároveň přenos tepla.
Jak dlouho trvá vytvrzení lepidla?
Povrch lepidla zaschne přibližně za 5–15 minut. Úplné vytvrzení trvá 24–48 hodin v závislosti na tloušťce vrstvy a podmínkách aplikace. Během vytvrzování doporučujeme ponechat lepené díly ve stabilní poloze.
Jak silná může být vrstva lepidla?
Výrobce uvádí maximální tloušťku vrstvy 6 mm. Při lepení chladičů však doporučujeme použít jen takové množství, které je potřeba k vytvoření spolehlivého spoje, protože silnější vrstva může zhoršit přenos tepla.
Je TermoGlue elektricky vodivé?
Ne. Lepidlo má dobré dielektrické vlastnosti a po vytvrzení poskytuje elektrickou izolaci. Přesto ho doporučujeme nanášet pouze na určené plochy a zabránit znečištění elektrických kontaktů.
Zůstává lepidlo po vytvrzení pružné?
Ano. TermoGlue vytváří pružný spoj s prodloužením 100 % podle technických údajů výrobce. Zároveň má dobrou odolnost vůči rozpouštědlům.
Udrží lepidlo i větší nebo těžší chladič?
Záleží na velikosti a hmotnosti chladiče, materiálu povrchů a způsobu namáhání spoje. U větších nebo těžších chladičů doporučujeme použít i mechanické upevnění, například šrouby nebo držáky.
Je možné lepidlo použít na kovové i jiné povrchy?
Podle výrobce je TermoGlue chemicky kompatibilní s většinou běžných materiálů používaných v elektronice. U konkrétní kombinace materiálů doporučujeme ověřit vhodnost lepení a požadovanou pevnost spoje.
Je třeba před aplikací povrchy očistit?
Ano. Lepené povrchy musí být čisté, suché a odmaštěné. K odstranění nečistot a mastnoty můžete použít například izopropylalkohol (IPA). Před nanesením lepidla nechte povrchy zcela vyschnout.
Jaká je maximální pracovní teplota lepidla?
TermoGlue je určeno k používání v teplotním rozsahu −50 °C až +200 °C. U aplikací s vyššími teplotami je potřeba zvolit vhodný materiál s požadovanou tepelnou odolností.
Jaká je trvanlivost lepidla?
Výrobce uvádí trvanlivost 6 měsíců. Lepidlo skladujte na chladném, suchém a větraném místě, chráněném před přímým slunečním zářením. Po otevření tubu důkladně uzavřete a před použitím zkontrolujte údaje o trvanlivosti konkrétního balení.
Je lepidlo klasifikováno jako nebezpečná chemická směs?
Podle aktuálního bezpečnostního listu výrobce TermoGlue není klasifikováno jako nebezpečná směs podle nařízení CLP. Při používání je přesto potřeba dodržovat běžné zásady bezpečné práce s chemickými přípravky.
