Popis
AG TermoPasty TermoPad je tenká, měkká a pružná teplovodivá podložka bez lepicí vrstvy, určená k odvodu tepla mezi elektronickými součástkami a chladiči. Díky vysoké stlačitelnosti se přizpůsobí nerovnostem povrchů a pomáhá zajistit účinný přenos tepla.
Podložka je dostupná s tepelnou vodivostí 1,5 / 2,4 / 6 W/mK a tloušťkou 0,3 nebo 0,5 mm. Lze ji jednoduše nastříhat na požadovaný rozměr, demontovat a při zachování jejích vlastností opětovně použít. Je vhodná zejména do zařízení, v nichž je chladič upevněn mechanicky.
Hlavní vlastnosti
- bez lepidla – jednoduchá montáž a demontáž
- vysoká pružnost a stlačitelnost
- tepelná vodivost 1,5 / 2,4 / 6 W/mK dle varianty
- tloušťka 0,3 nebo 0,5 mm
- možnost stříhání na požadovaný rozměr
- kompatibilita s kovy, keramikou a plasty
- možnost opakovaného použití, pokud podložka není poškozena
Použití
- paměťové čipy, napájecí obvody a další součástky v počítačích, noteboocích, konzolích a serverech
- náhrada původních tenkých teplovodivých podložek při servisu
- výkonové LED moduly a osvětlovací systémy
- polovodičové součástky a průmyslová elektronika
- vyplnění malých mezer mezi součástkou a chladičem
Jak vybrat správnou variantu?
- Tloušťka 0,3 / 0,5 mm: vybírejte podle mezery mezi součástkou a chladičem nebo podle tloušťky původní podložky.
- 1,5 W/mK: pro běžné aplikace s nižšími nároky na odvod tepla.
- 2,4 W/mK: pro aplikace vyžadující účinnější přenos tepla.
- 6 W/mK: nejvyšší tepelná vodivost z nabízených variant, vhodná pro náročnější chlazení.
Upozornění: Správná tloušťka podložky je stejně důležitá jako její tepelná vodivost. Příliš tenká podložka nemusí zajistit dostatečný kontakt s chladičem, zatímco příliš silná může vytvářet nadměrný tlak na součástky.
Technické parametry
| Parametr |
1,5 W/mK |
2,4 W/mK |
6 W/mK |
| Tloušťka |
0,3 / 0,5 mm |
0,3 / 0,5 mm |
0,5 mm |
| Hustota při 20 °C |
2 g/cm³ |
2,9 g/cm³ |
3,0 ± 0,1 g/cm³ |
| Tvrdost Shore A |
40 |
30 |
30 ± 5 |
| Pracovní teplota |
−60 až +200 °C |
−60 až +200 °C |
−60 až +200 °C |
| Odpor (dle TDS) |
1 × 10¹¹ Ω/m |
1 × 10¹¹ Ω/m |
1,1 × 10¹¹ Ω/m |
| Dielektrická konstanta (1 kHz) |
5 |
6 |
7,5 |
| Trvanlivost |
3 roky |
3 roky |
3 roky |
| Obsah balení |

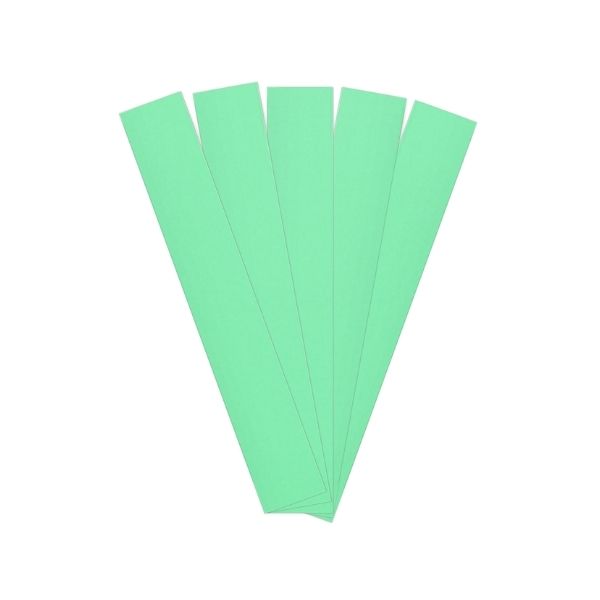

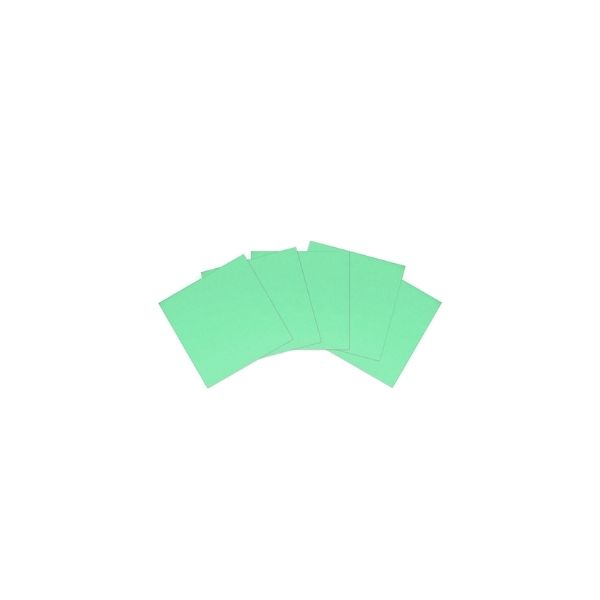

5 ks (30 × 30 mm a 20 × 130 mm) / 1 ks (200 × 400 mm) |

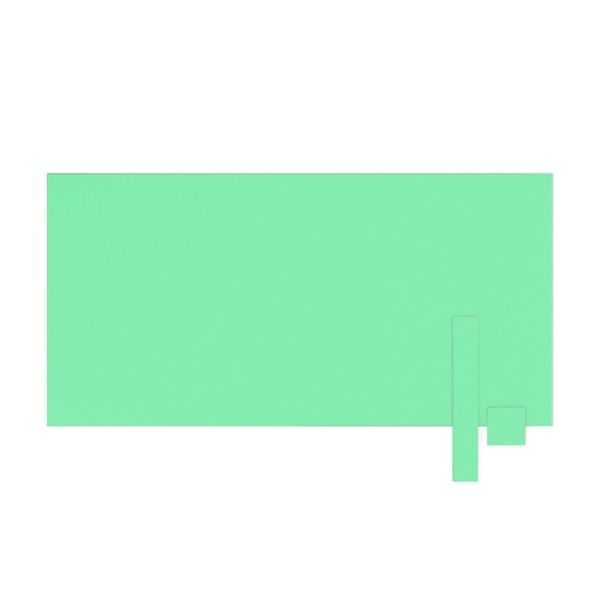

Podložky s rozměry 30 × 30 mm a 20 × 130 mm se dodávají v balení po 5 kusech. Velkoformátová podložka 200 × 400 mm (20 × 40 cm) se dodává po 1 kuse a lze ji nastříhat na menší rozměry podle potřeby.
Návod k použití
- Kontaktní povrchy očistěte od prachu a mastnoty, například izopropylalkoholem, a nechte zcela vyschnout.
- Podložku v případě potřeby nastříhejte nůžkami nebo odřízněte na požadovaný rozměr.
- Odstraňte případné ochranné fólie a umístěte podložku mezi součástku a chladič.
- Chladič rovnoměrně upevněte tak, aby podložka přiléhala k oběma povrchům. Vyhněte se nadměrnému tlaku.
Poznámka: Podložka neobsahuje lepicí vrstvu a sama o sobě nezajišťuje mechanické upevnění chladiče. Při opakovaném použití zkontrolujte, zda není roztržená, deformovaná nebo znečištěná.
Skladování
Skladujte na suchém místě, chráněném před přímým slunečním zářením.
Související produkty
K vyčištění povrchů před montáží můžete použít izopropylalkohol (IPA) 99 %. Pokud potřebujete podložku, která chladič zároveň přilepí, podívejte se také na teplovodivou oboustrannou lepicí pásku.
Dokumentace
Podrobné technické parametry, kompatibilitu a doporučený způsob montáže naleznete v technickém listu AG TermoPasty TermoPad bez lepidla (TDS, PDF).
Časté dotazy
Jaký je rozdíl mezi teplovodivou podložkou a teplovodivou pastou?
Teplovodivá podložka je pružná podložka, která vyplňuje mezeru mezi součástkou a chladičem. Na rozdíl od pasty má pevnou tloušťku, snadněji se aplikuje a za vhodných podmínek ji lze opětovně použít. Teplovodivá pasta je vhodnější pro velmi tenké kontaktní vrstvy.
Má TermoPad lepicí vrstvu?
Ne. Tato podložka je bez lepidla a sama o sobě neudrží chladič na místě. Je určena k použití tam, kde je chladič upevněn šrouby, svorkou nebo jiným mechanickým způsobem.
Jak vybrat správnou tloušťku teplovodivé podložky?
Tloušťku 0,3 nebo 0,5 mm vybírejte podle mezery mezi součástkou a chladičem. Při výměně doporučujeme použít stejnou tloušťku jako u původní podložky. Příliš tenká podložka nemusí zajistit dostatečný kontakt, zatímco příliš silná může vytvářet nadměrný tlak.
Jaký je rozdíl mezi vodivostí 1,5, 2,4 a 6 W/mK?
Hodnota W/mK vyjadřuje tepelnou vodivost materiálu. Vyšší hodnota znamená lepší schopnost přenášet teplo za stejných podmínek. Varianta 6 W/mK má nejvyšší tepelnou vodivost z nabízených možností.
Je možné podložku nastříhat na menší rozměry?
Ano. TermoPad lze jednoduše nastříhat nůžkami nebo odříznout nožem podle požadované velikosti. Velkoformátová podložka 200 × 400 mm je vhodná pro přípravu většího počtu menších podložek.
Mohu TermoPad použít opakovaně?
Ano. Vzhledem k tomu, že podložka neobsahuje lepidlo, lze ji demontovat a opětovně použít, pokud není poškozená. Před dalším použitím zkontrolujte, zda není roztržená, výrazně deformovaná nebo znečištěná.
Je TermoPad vhodný do notebooků a grafických karet?
Ano. Podložku lze použít například na paměťové čipy, napájecí obvody a další elektronické součástky v noteboocích, grafických kartách či herních konzolích. Důležité je zvolit správnou tloušťku a zajistit dostatečný kontakt s chladičem.
Je teplovodivá podložka elektricky vodivá?
TermoPad má podle výrobce elektricky izolační vlastnosti. Při použití však doporučujeme dodržet požadavky konkrétního zařízení. Podložka není automatickou náhradou certifikované elektrické izolace.
Je nutné odstranit ochranné fólie?
Ano. Pokud je podložka vybavena ochrannými fóliemi, před montáží je odstraňte, aby samotný teplovodivý materiál přiléhal přímo k součástce a chladiči.
Je možné položit více podložek na sebe?
Vrstvení podložek se nedoporučuje, protože další rozhraní mezi vrstvami mohou zhoršit přenos tepla. Vhodnější je použít jednu podložku se správnou tloušťkou.
Jakou maximální teplotu podložka snese?
Výrobce uvádí pracovní rozsah −60 °C až +200 °C pro všechny nabízené varianty.
Je možné použít TermoPad na hliníkový nebo měděný chladič?
Ano. Podložka je podle výrobce kompatibilní s kovy, keramikou i plasty a je vhodná pro přenos tepla mezi elektronickými součástkami a chladicími plochami.
Je nutné před použitím povrchy očistit?
Ano. Před montáží odstraňte prach, mastnotu a zbytky původního teplovodivého materiálu. K čištění můžete použít například izopropylalkohol (IPA). Povrchy nechte před aplikací zcela vyschnout.
Co znamená W/mK u teplovodivých podložek?
W/mK (watt na metr a kelvin) je jednotka tepelné vodivosti, která vyjadřuje schopnost materiálu přenášet teplo. Čím vyšší je hodnota W/mK, tím lépe podložka vede teplo. V nabídce jsou varianty 1,5 W/mK, 2,4 W/mK a 6 W/mK, přičemž 6 W/mK má nejvyšší tepelnou vodivost. Při výběru je však důležité zvolit i správnou tloušťku podložky.
Kolik teplovodivých podložek obsahuje balení?
Balení obsahuje 5 ks podložek u rozměrů 30 × 30 mm a 20 × 130 mm. Velkoformátové podložky s rozměry 200 × 400 mm (20 × 40 cm) se prodávají po 1 kuse.
