Popis

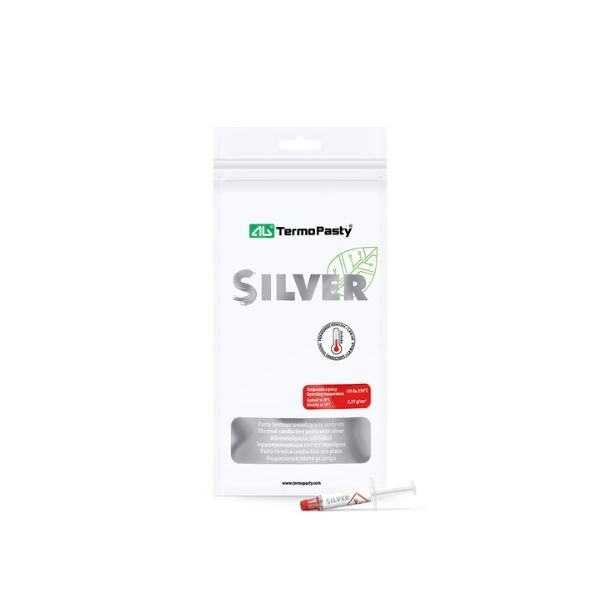

AG TermoPasty Silver je teplovodivá pasta stříbrné barvy s obsahem stříbra a tepelnou vodivostí více než 3,8 W/mK. Je určena ke zlepšení přenosu tepla mezi elektronickou součástkou a chladičem a pomáhá snižovat tepelný odpor kontaktní plochy.
Pasta má dobré dielektrické vlastnosti, elektrickou pevnost 500 V/mm a nízké dielektrické ztráty. Díky své viskozitě po nanesení zůstává na místě a výrobce ji uvádí jako vhodnou pro většinu materiálů.
Použití
- chladicí systémy počítačů a elektronických zařízení
- procesory a další elektronické součástky vyžadující účinný odvod tepla
- výkonové LED a LED moduly
- průmyslová elektronická zařízení
- vakuové solární kolektory
- součástky pracující při vyšších teplotách
Technické parametry
| Typ |
ART.AGT-164 |
| Tepelná vodivost |
> 3,8 W/mK |
| Tepelná impedance |
< 0,067 °C·in²/W |
| Vzhled |
stříbrná pasta |
| Hustota při 20 °C |
2,37 g/cm³ |
| Pracovní teplota |
-50 °C až +250 °C |
| Odpařování |
< 0,001 % |
| Viskozita |
64 000 cP (mPa·s) |
| Tixotropní index |
380 ± 10 |
| Elektrická pevnost |
500 V/mm |
| Objemový měrný odpor (ASTM D257) |
2,9 × 10¹¹ Ω·m |
| Dielektrická konstanta εr (ASTM D150) |
13,9 (120 Hz), 14,0 (1 kHz), 13,9 (10 kHz), 13,8 (100 kHz) |
| Ztrátový činitel tg δ (ASTM D150) |
< 0,001 (120 Hz), 0,003 (1 kHz), < 0,001 (10 kHz), < 0,001 (100 kHz) |
| Soulad |
RoHS |
| Balení |
stříkačka 1 g |
| Trvanlivost |
3 roky |
Návod k použití
- Povrch součástky i chladiče očistěte od staré pasty, prachu a mastnoty a nechte jej vyschnout.
- Naneste malé množství pasty do středu kontaktní plochy.
- Pomocí stěrky ji rozetřete do tenké a rovnoměrné vrstvy po celé kontaktní ploše. Nepoužívejte nadměrné množství.
- Nasaďte chladič nebo jiný chladicí prvek a rovnoměrně jej upevněte.
Skladování
Skladujte na chladném, suchém a dobře větraném místě v těsně uzavřeném obalu. Chraňte před přímým slunečním zářením.
Bezpečnostní upozornění
Pozor
H410 – Vysoce toxický pro vodní organismy, s dlouhodobými účinky.
Zabraňte uvolnění produktu do životního prostředí. Nepoužitý produkt ani jeho zbytky nevypouštějte do kanalizace a zlikvidujte je v souladu s platnými předpisy.
Dokumentace
Podrobné technické, aplikační a bezpečnostní informace naleznete v technickém listu výrobce (TDS) a v bezpečnostním listu (SDS).
Časté dotazy
K čemu je teplovodivá pasta AG TermoPasty Silver vhodná?
Pasta je určena ke zlepšení přenosu tepla mezi elektronickou součástkou a chladičem. Výrobce ji uvádí například pro počítače, průmyslová zařízení, LED diody, vakuové solární kolektory a součástky pracující při vyšších teplotách.
Jakou tepelnou vodivost má pasta Silver?
Tepelná vodivost je více než 3,8 W/mK.
Obsahuje pasta skutečně stříbro?
Ano. Výrobce uvádí, že jde o teplovodivou pastu s obsahem stříbra.
Je pasta elektricky vodivá?
Výrobce uvádí velmi dobré dielektrické vlastnosti, elektrickou pevnost 500 V/mm a vysoký objemový měrný odpor. Přesto doporučujeme pastu nanášet pouze na určenou kontaktní plochu a zabránit jejímu zanesení na okolní elektrické kontakty.
Jaký je pracovní teplotní rozsah?
Výrobce uvádí pracovní rozsah od -50 °C do +250 °C.
Je pasta vhodná na měděné i hliníkové chladiče?
Výrobce uvádí, že pasta je bezpečná pro většinu materiálů. U této pasty neuvádí omezení použití pouze na měděné chladiče.
Je vhodná na procesory a grafické čipy?
Ano. Výrobce ji uvádí i pro chladicí systémy počítačů a aplikace vyžadující účinný odvod tepla.
Je vhodná na výkonové LED?
Ano. Mezi doporučená použití výrobce řadí i LED diody.
Kolik pasty mám nanést?
Stačí malé množství. Pastu rozetřete do tenké a rovnoměrné vrstvy po celé kontaktní ploše. Nadměrné množství výrobce nedoporučuje.
Je třeba pastu před použitím promíchat?
U nabízeného 1 g balení ve stříkačce výrobce promíchání nevyžaduje. Doporučení promíchat pastu se týká větších 100 g a 1 kg balení.
Je třeba před aplikací povrch očistit?
Ano. Povrch součástky i chladiče má být před aplikací čistý a suchý.
Proč je vhodná tenká vrstva pasty?
Teplovodivá pasta má především vyplnit drobné nerovnosti mezi dvěma povrchy. Výrobce proto doporučuje nanést pouze takové množství, které vytvoří tenkou a rovnoměrnou vrstvu.
Jaké balení je v nabídce?
Produkt se dodává jako 1 g stříkačka, katalogové označení ART.AGT-164.
Jaká je trvanlivost pasty?
Výrobce uvádí trvanlivost 3 roky při správném skladování.
Jak mám pastu skladovat?
Skladujte ji na chladném, suchém a dobře větraném místě v těsně uzavřeném obalu a chraňte před přímým slunečním zářením.
Je pasta nebezpečná?
Produkt je klasifikován jako vysoce toxický pro vodní organismy s dlouhodobými účinky. Zabraňte jeho uvolnění do životního prostředí a zbytky zlikvidujte v souladu s platnými předpisy.
Kde najdu podrobné technické a bezpečnostní údaje?
Podrobné informace naleznete v technickém listu výrobce (TDS) a v bezpečnostním listu (SDS) přiložených u produktu.
