Popis
AG TermoPasty Easy Print Sn62Pb36Ag2 je olovnatá pájecí pasta se složením 62 % cínu, 36 % olova a 2 % stříbra. Je určena pro přesné pájení SMD součástek metodou přetavení (reflow), horkým vzduchem nebo nanášením přes šablonu.
Upozornění: Výrobek obsahuje olovo a je určen výhradně pro profesionální uživatele. Prodej pouze firemním zákazníkům (B2B).
Pasta obsahuje tavidlo no-clean, které zpravidla nevyžaduje čištění po pájení. Vyznačuje se dobrou přilnavostí součástek, přesným nanášením i při jemných roztečích kontaktů (fine pitch) a omezenou tvorbou pájecích kuliček.
Použití
- pájení SMD součástek metodou reflow
- výroba a opravy desek plošných spojů (DPS)
- pájení horkým vzduchem
- nanášení přes šablonu nebo dávkovačem
Technické parametry
| Typ |
Easy Print Sn62Pb36Ag2 |
| Slitina |
Sn62Pb36Ag2 (olovnatá) |
| Hustota |
cca 4,6 g/cm³ |
| Teplota tání |
cca 180 °C |
| Typ tavidla |
no-clean |
| Lepivost po 24 hodinách |
1,0 g/mm² |
| Použitelnost při tisku |
více než 8 hodin |
| Doporučená špičková teplota přetavení |
210–220 °C |
| Skladovací teplota |
3–7 °C |
| Trvanlivost |
6 měsíců při správném skladování |
| Balení |
stříkačka 6 g / kartuše 20 g |
Návod k použití
- Před otevřením nechte pastu ohřát na pokojovou teplotu, aby nedocházelo ke kondenzaci vlhkosti.
- Naneste pastu pomocí dávkovače nebo šablony, ideálně při teplotě 23–26 °C (max. 28 °C).
- Osaďte součástky a přetavte podle doporučeného teplotního profilu výrobce.
Poznámka: Použitou pastu nemíchejte s čerstvou. Zbytky tavidla zpravidla není nutné odstraňovat.
Skladování a bezpečnost
Uchovávejte v chladničce při 3–7 °C, v těsně uzavřeném obalu. Trvanlivost při správném skladování je 6 měsíců.
Nebezpečí – obsahuje olovo, pouze pro profesionální uživatele.
H317: Může vyvolat alergickou kožní reakci.
H360FD: Může poškodit plodnost. Může poškodit nenarozené dítě.
H362: Může způsobit poškození kojených dětí.
H400: Vysoce toxický pro vodní organismy.
H410: Vysoce toxický pro vodní organismy, s dlouhodobými účinky.
Před použitím se seznamte s bezpečnostními pokyny výrobce. Používejte ochranné rukavice, zajistěte účinné odsávání výparů a při práci nejezte, nepijte ani nekuřte. Zabraňte kontaktu během těhotenství a kojení a uvolnění pasty do životního prostředí. Obsah a obal zlikvidujte podle platných předpisů.
Související produkty
Na čištění DPS můžete použít izopropylalkohol (IPA) 99 %. Při osazování SMD součástek se mohou hodit také antistatické pinzety YIHUA.
Dokumentace
Podrobné parametry a doporučený přetavovací profil naleznete v technickém listu (TDS). Bezpečnostní pokyny jsou uvedeny v bezpečnostním listu (SDS).
Časté dotazy
Je pájecí pasta Easy Print bezolovnatá?
Ne. Obsahuje olovnatou slitinu Sn62Pb36Ag2, která se skládá z 62 % cínu, 36 % olova a 2 % stříbra. Není vhodná do aplikací, při kterých se vyžaduje bezolovnaté pájení.
Proč je pasta určena pouze pro profesionální uživatele?
Pasta obsahuje olovo a látky klasifikované jako nebezpečné pro reprodukci. Z důvodu bezpečnostních a legislativních omezení je určena výhradně pro profesionální použití. Prodej je omezen na ověřené firemní zákazníky (B2B).

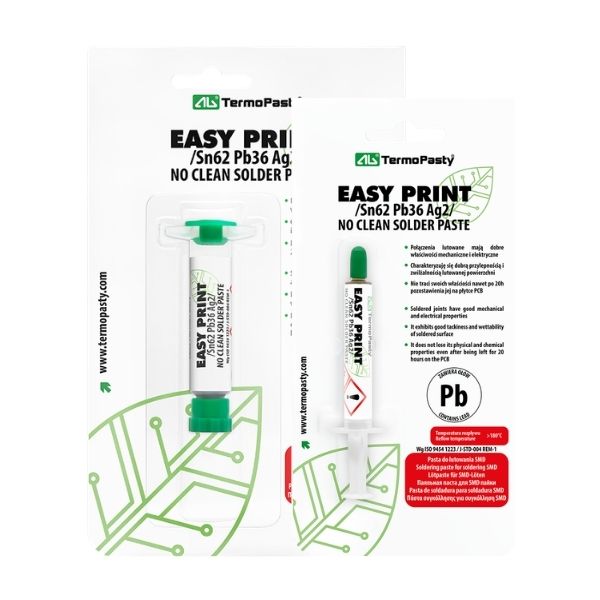

Jaký je rozdíl mezi balením 6 g a 20 g?
6 g balení se dodává ve stříkačce vhodné pro přesné nanášení menšího množství pasty. 20 g balení je dodáváno v kartuši určené pro použití s kompatibilním dávkovacím zařízením.
Na jaké pájení je pasta vhodná?
Je určena pro pájení SMD součástek přetavením (reflow), pomocí horkovzdušné stanice a pro nanášení přes šablonu při výrobě nebo opravách desek plošných spojů.
Co znamená označení no-clean?
No-clean znamená, že zbytky tavidla po správném pájení zpravidla není nutné odstraňovat. Pokud aplikace vyžaduje čistý povrch DPS, lze použít vhodný alkoholový čistič.
Při jaké teplotě se pájecí pasta taví?
Slitina Sn62Pb36Ag2 má teplotu tání přibližně 180 °C. Doporučená špičková teplota při přetavení je 210–220 °C. Přesný teplotní profil je uveden v technickém listu výrobce.
Jaký je rozdíl oproti bezolovnaté pastě SAC305?
Olovnatá pasta Sn62Pb36Ag2 se taví přibližně při 180 °C, zatímco bezolovnatá SAC305 přibližně při 219 °C. Olovnatá pasta proto umožňuje použití nižších teplot přetavení, ale obsahuje olovo a podléhá přísnějším omezením použití.
Je pasta vhodná na jemné SMD součástky?
Ano. Easy Print je určena i pro nanášení při jemných roztečích kontaktů (fine pitch). Správný výsledek závisí na způsobu aplikace, vhodné šabloně a nastavení pájecího procesu.
Musí se pasta skladovat v chladničce?
Ano. Výrobce předepisuje skladování při teplotě 3–7 °C v těsně uzavřeném obalu. Trvanlivost je 6 měsíců při dodržení doporučených podmínek skladování.
Mohu pastu použít hned po vyjmutí z chladničky?
Ne. Před otevřením ji nechte postupně ohřát na pokojovou teplotu, aby nedošlo ke kondenzaci vlhkosti. Doporučená teplota při nanášení je 23–26 °C, maximálně 28 °C.
Mohu použitou pastu smíchat s čerstvou?
Ne. Výrobce doporučuje nemíchat již použitou pastu s čerstvou, aby se nezhoršily její vlastnosti a kvalita pájení.
Jaká bezpečnostní opatření je třeba dodržovat?
Olovnatá pájecí pasta může vyvolat alergickou kožní reakci, poškodit plodnost a nenarozené dítě, poškodit kojené děti a je vysoce toxická pro vodní organismy. Při práci používejte ochranné rukavice, zajistěte účinné odsávání výparů, nejezte ani nepijte a zabraňte uvolnění pasty do životního prostředí. Před použitím si přečtěte bezpečnostní list.
