Popis

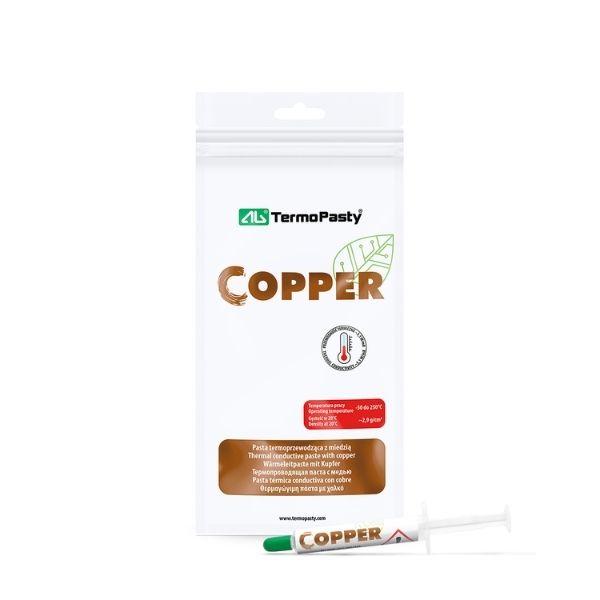

AG TermoPasty Copper je teplovodivá pasta se sloučeninami mědi a tepelnou vodivostí přibližně 3,1 W/mK. Je určena k použití s měděnými chladiči a měděnými kontaktními plochami. Vyplňuje mikronerovnosti mezi elektronickou součástkou a chladičem, čímž zlepšuje přenos tepla.
Pasta má dobré dielektrické vlastnosti, neteče ani se neodpařuje a je vhodná i pro aplikace s vyššími provozními teplotami. Pracovní rozsah je -50 °C až +250 °C, přičemž výrobce uvádí krátkodobou tepelnou odolnost až do 340 °C.
Upozornění: Pasta je určena pouze na měděné chladiče. Nepoužívejte ji s hliníkovými chladiči, protože může dojít ke galvanické korozi.
Použití
- procesory a grafické čipy s měděným chladičem nebo měděnou kontaktní plochou
- výkonové obvody, měniče, drivery motorů a výkonové zesilovače
- chlazení počítačových a průmyslových zařízení
- vakuové solární kolektory
- součástky pracující při vyšších teplotách
Technické parametry
| Typ | ART.AGT-060 |
| Tepelná vodivost | cca 3,1 W/mK |
| Vzhled | měděná pasta |
| Pracovní teplota | -50 °C až +250 °C, krátkodobě do 340 °C |
| Teplota vznícení | 350 °C |
| Odpařování | neodpařuje se |
| Viskozita | neteče |
| Tixotropní index | 380 ± 10 |
| Objemový měrný odpor (ASTM D257) | 3,8 × 10¹² Ω·m |
| Dielektrická konstanta εr (ASTM D150) | 13,6 (120 Hz), 13,6 (1 kHz), 13,5 (10 kHz), 13,3 (100 kHz) |
| Ztrátový činitel tg δ (ASTM D150) | 0,013 (120 Hz), 0,01 (1 kHz), 0,005 (10 kHz), 0,003 (100 kHz) |
| Soulad | RoHS |
| Balení | stříkačka 4 g |
| Trvanlivost | 3 roky |
Návod k použití
- Očistěte povrch součástky i chladiče od staré pasty, prachu a mastnoty a nechte povrchy vyschnout.
- Naneste tenkou a rovnoměrnou vrstvu pasty. Nadměrné množství může zhoršit účinnost přenosu tepla.
- Nasaďte chladič a upevněte jej podle pokynů výrobce zařízení.
Skladování
Skladujte na chladném, suchém a dobře větraném místě v těsně uzavřeném obalu. Chraňte před přímým slunečním zářením.
Bezpečnostní upozornění
Pozor
- H302 – Zdraví škodlivý při požití.
- H319 – Způsobuje vážné podráždění očí.
- H335 – Může způsobit podráždění dýchacích cest.
- H412 – Škodlivý pro vodní organismy, s dlouhodobými účinky.
Při práci používejte vhodné ochranné prostředky, zabraňte kontaktu s očima a po manipulaci si důkladně umyjte ruce. Zabraňte úniku produktu do životního prostředí. Výrobce uvádí produkt jako určený pro profesionální uživatele.
Dokumentace
Podrobné technické, aplikační a bezpečnostní informace naleznete v technickém listu výrobce (TDS) a v bezpečnostním listu (SDS).
