Popis

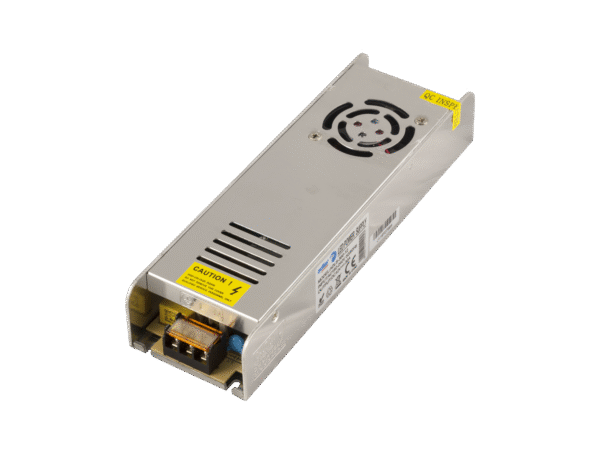

ADLER ADLS je kompaktní modulární spínaný zdroj napájení v kovové slim skříni s povrchovou montáží. Disponuje univerzálním vstupním napětím AC, pasivním chlazením a ochranou třídy I. Vestavěné ochrany proti přetížení, zkratu, přepětí a přehřátí zaručují spolehlivý a dlouhodobý provoz. Vhodný pro LED osvětlení, průmyslová zařízení i obecné napájecí aplikace v širokém výkonovém rozsahu od 40 W do 360 W.
Nabízíme 16 variant podle napětí a výkonu
Hlavní vlastnosti
- kovová Slim skříň, povrchová montáž
- Pasivní chlazení, univerzální vstup AC
- Ochrana třídy I, krytí IP20
- Ochrany: OCP (přetížení), SCP (zkrat), OVP (přepětí), OTP (přehřátí)
- Montáž povrchová
- Vstupní napětí univerzální rozsah AC
- bez PFC a dimming
Parametry variant + Datasheety
| Parametr | ADLS-40 | ADLS-60 | ADLS-80 | ADLS-100 | ADLS-120 | ADLS-150 | ADLS-200 | ADLS-240 | ADLS-360 |
| Výstupní napětí | 12 V DC | 12 V DC | 12 V DC | 12 V DC | 12 V DC | 12 V DC | 12 V DC | 12 V DC | 12 V DC |
| Jmenovitý proud | 3 A | 5 A | 6,7 A | 8,5 A | 10 A | 12,5 A | 17 A | 20 A | 30 A |
| Výkon | 40 W | 60 W | 80 W | 100 W | 120 W | 150 W | 200 W | 240 W | 360 W |
| Rozměry mm (D × Š × V) | 160 × 41 × 32 | 160 × 41 × 32 | 188 × 46 × 34 | 188 × 46 × 34 | 188 × 46 × 34 | 200 × 58 × 36 | 223 × 68 × 40 | 223 × 71,5 × 36 | 223 × 68 × 40 |
| Chlazení | pasivní | pasivní | pasivní | pasivní | pasivní | pasivní | pasivní | pasivní | ventilátor |
| Datasheet | ADLS-40 | ADLS-60 | ADLS-80 | ADLS-100 | ADLS-120 | ADLS-150 | ADLS-200 | ADLS-240 | ADLS-360 |
| Parametr | ADLS-40 | ADLS-60 | ADLS-80 | ADLS-100 | ADLS-120 | ADLS-150 | ADLS-360 |
| Výstupní napětí | 24 V DC | 24 V DC | 24 V DC | 24 V DC | 24 V DC | 24 V DC | 24 V DC |
| Jmenovitý proud | 1,7 A | 2,5 A | 3,33 A | 4,2 A | 5 A | 6,25 A | 15 A |
| Výkon | 40 W | 60 W | 80 W | 100 W | 120 W | 150 W | 360 W |
| Rozměry mm (D × Š × V) | 160 × 41 × 32 | 160 × 41 × 32 | 188 × 46 × 34 | 188 × 46 × 34 | 188 × 46 × 34 | 200 × 58 × 36 | 223 × 68 × 40 |
| Chlazení | pasivní | pasivní | pasivní | pasivní | pasivní | pasivní | ventilátor |
| Datasheet | ADLS-40 | ADLS-60 | ADLS-80 | ADLS-100 | ADLS-120 | ADLS-150 | ADLS-360 |
Použití
- napájení LED 12V pásků a osvětlení
- průmyslové řídicí systémy a zařízení
- obecné DC napájecí aplikace
