Popis
Waveshare 7-DSI-TOUCH-A je 7″ IPS dotykový displej s rozlišením 720 × 1280 px a obrazovým rozhraním DSI. Displej je vhodný pro Raspberry Pi a další kompatibilní vývojové desky s DSI rozhraním.
Hlavní vlastnosti
- 7″ dotykový DSI displej s IPS panelem
- vysoké vertikální rozlišení vhodné pro ovládací rozhraní, panely a projekty s Raspberry Pi
- kapacitní dotykové ovládání přes I2C
- opticky lepený dotykový panel s tvrzeným sklem

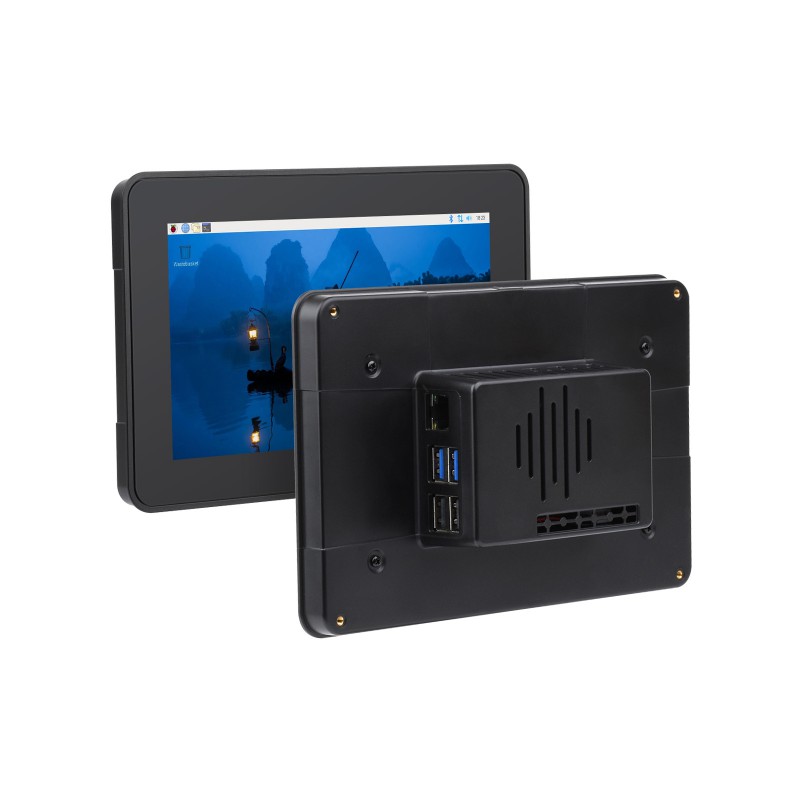

- ochranný černý kryt pro Raspberry Pi 5
- vhodný pro malé HMI panely, smart home rozhraní, kiosky a embedded projekty
Technické specifikace
| Typ displeje | IPS LCD |
| Úhlopříčka | 7″ |
| Rozlišení | 720 × 1280 px |
| Výchozí orientace | na výšku |
| Obrazové rozhraní | DSI |
| Dotykové rozhraní | I2C |
| Dotek | kapacitní, až 10 bodů podle použitého systému |
| Dotykový panel | tvrzené sklo, optické lepení |
| Tvrdost skla | až 6H |
| Povrchová úprava | AF, anti-fingerprint |
| Pozorovací úhel | 170° |
| Jas | 450 cd/m² |
| Zadní deska | celokovová |
| Kryt | ABS, černý |
| Kompatibilita krytu | Raspberry Pi 5 |
Kompatibilita
Displej podporuje použití s Raspberry Pi přes DSI rozhraní. Výrobce uvádí podporu Raspberry Pi OS a 10bodového dotyku. Displej je možné použít i s dalšími kompatibilními deskami podle dokumentace výrobce.
Upozornění: Varianta s krytem je podle výrobce vhodná pro Raspberry Pi 5. Deska Raspberry Pi není součástí balení a je nutné ji dokoupit samostatně.
Rozhraní a montáž

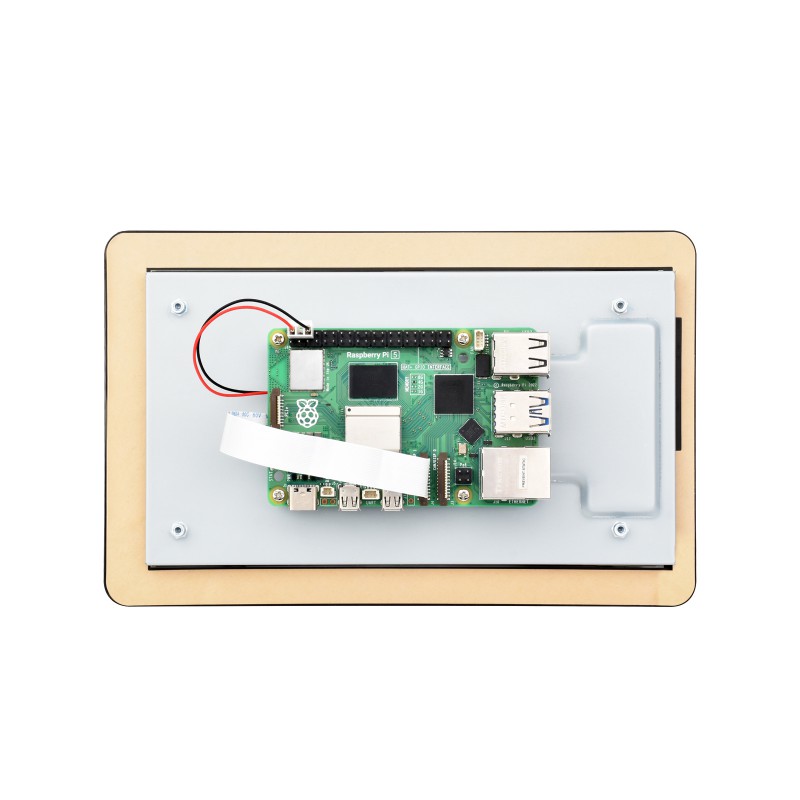

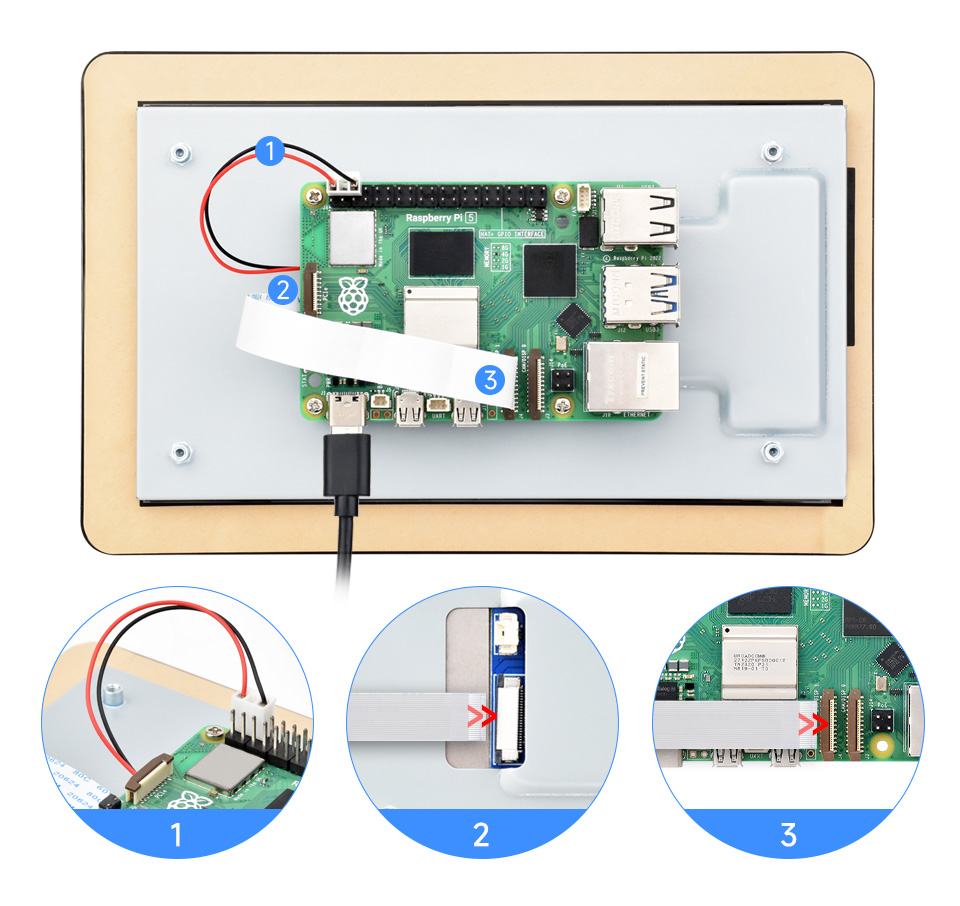

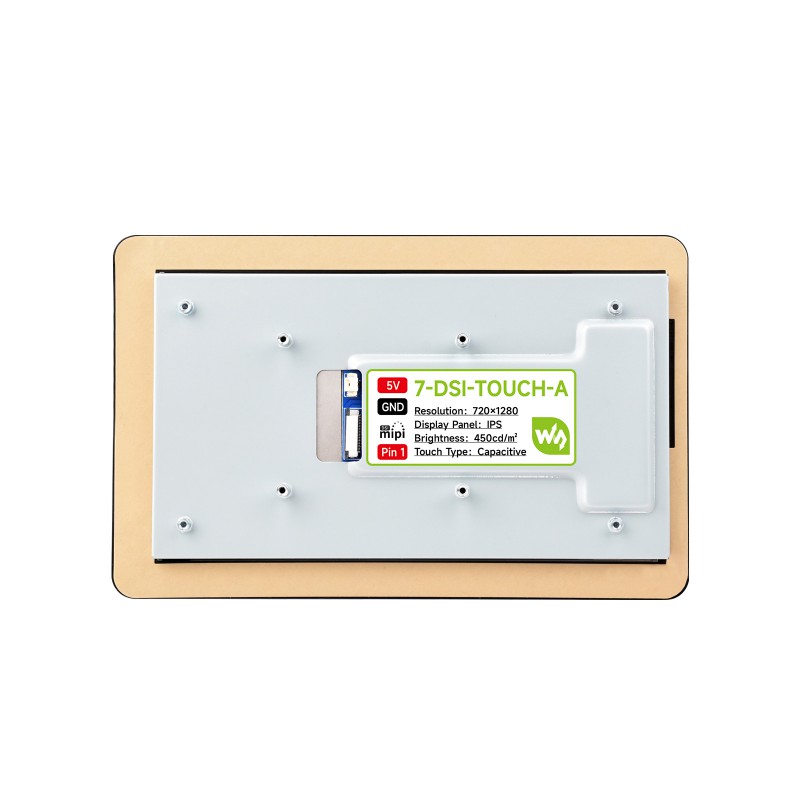

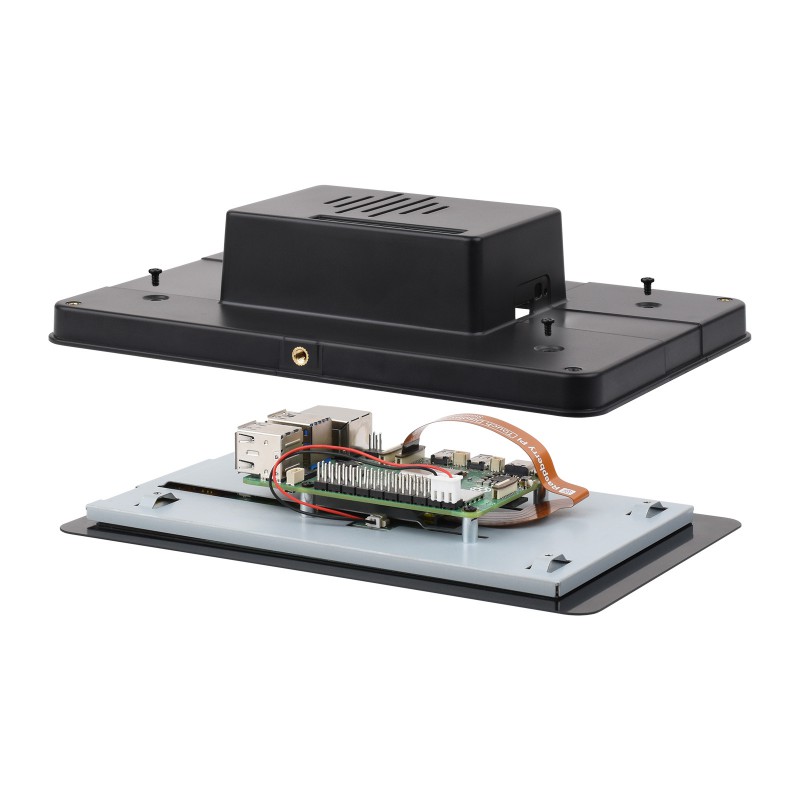

Na zadní straně displeje se nachází 22pinové DSI rozhraní pro připojení k Raspberry Pi. Displej má zároveň připravené montážní otvory pro osazení desky Raspberry Pi do krytu.

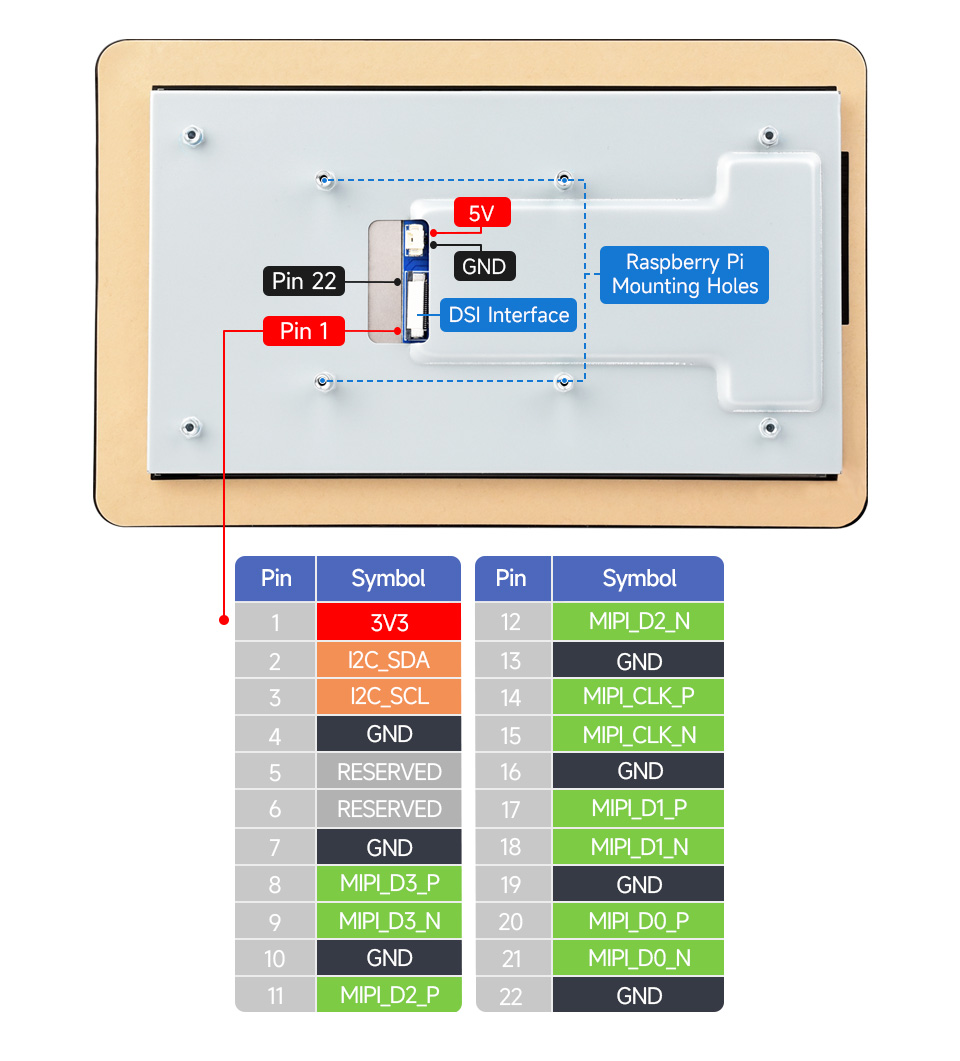

Napájení displeje je řešeno přes piny 5 V a GND. Rozložení pinů a DSI rozhraní jsou zobrazeny na obrázku v galerii produktu.
Poznámka k orientaci displeje
Displej je ve výchozím nastavení nastaven na zobrazení v režimu na výšku s rozlišením 720 × 1280 px. Pro zobrazení na šířku je nutné upravit softwarová nastavení podle návodu výrobce.
Obsah balení
- 1× 7″ DSI dotykový displej
- 1× černý ochranný kryt pro Raspberry Pi 5
- 1× DSI kabel
- montážní šrouby a distanční sloupky
Deska Raspberry Pi není součástí balení a je nutné ji dokoupit samostatně.
Dokumentace
Dokumentaci, zapojení a nastavení displeje naleznete na stránce výrobce: Waveshare 7-DSI-TOUCH-A Wiki.
